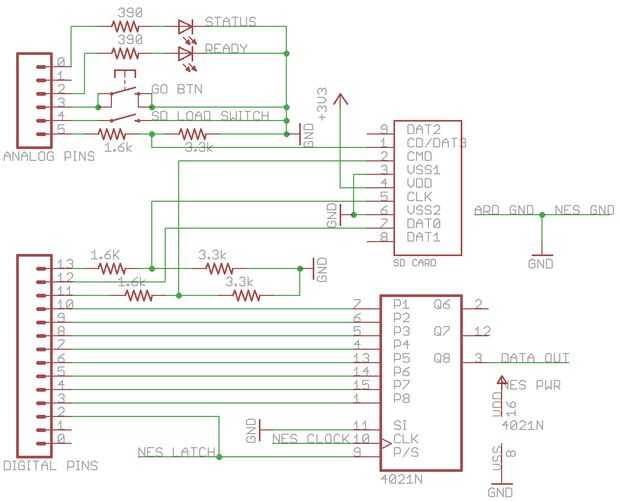

Paso 3: El esquema de cableado

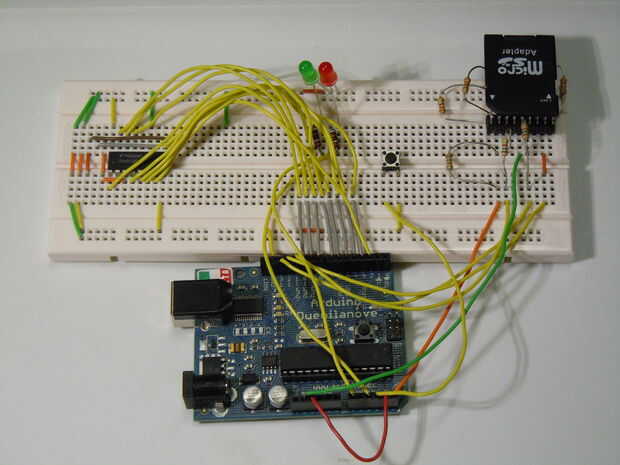

Para la tarjeta SD, usé una tarjeta microSD con un convertidor que convierte en una tarjeta SD de tamaño completa. Soldar pernos en el convertidor que permite enchufarlo en un protoboard. Sin embargo lo hace, asegúrese de tomar nota de los números de pin en la tarjeta y conéctelos correctamente.
El interruptor y el pulsador no se requieren. Si usted no tiene ningún uso práctico solo conectar los cables que se conectan a tierra cuando quiere "empujar" y desenchufarlos cuando termines. Vamos a usar los pullups incorporado en el arduino, por lo que no son necesarios desde el exterior.
Tenga en cuenta que los motivos de la arduino y el NES están atados juntos. También que el IC 4021 obtiene energía de la NES, no el arduino.
Si está modificando esto para trabajar en otro dispositivo, la señal de cierre NES debe ir en una interrupción de la entrada. También debe conectar la tarjeta SD conectada a la interfaz SPI. Para más información, leer aquí, es decir, las "conexiones físicas" sección y sustituir su número de pin correcto. También tenga en cuenta que he dejado los pines 0 y 1 sobre el arduino desconectado. Estos son para TX/RD para el ordenador y tendrán que ser desconectado cada vez que al programar el dispositivo, así que trabajé alrededor de ellos totalmente.
