NESBot: Arduino Powered Robot superando a Super Mario Bros para el NES (2 / 9 paso)

Paso 2: Modificar el controlador

Tenemos que cortar el cable del controlador y hacer posible conectar en el esquema en el siguiente paso, pero también tenemos que identificar los cables dentro para asegurarse de que ellos están enchufados correctamente.

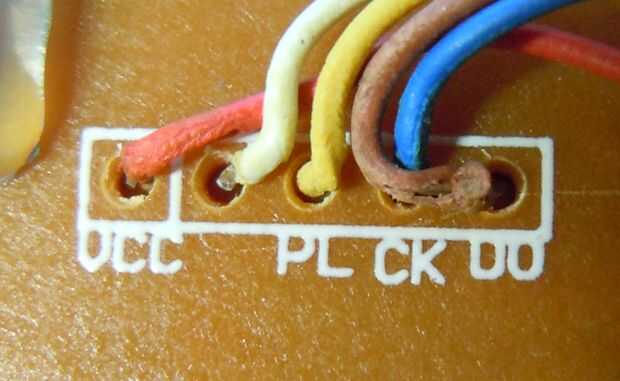

Si tienes suerte (como yo) puede abrir el controlador y los 5 cables serán marcados dentro.

Si no eres tan afortunado, usted necesitará hacer un poco más trabajo. Si usted abre su controlador para buscar etiquetas, mantenerla abierta y obtener su multímetro. Punta de prueba cada cable dentro del controlador y en el extremo del cable de consola. Utilice este



para buscar el GND, + 5, cables de datos hacia fuera, el reloj y cierre. Tenga en cuenta que la foto es de la toma, así que necesitarás al espejo cuando se mira en el cable.

Una vez que usted sabe que los cables están que, corte el controlador del cable, pelar el cable. Usted necesitará una manera de conectar estos cables en su protoboard. Ya que estos cables son generalmente pequeñas y delicadas, te recomiendo soldar un trozo de alambre de conexión a cada uno. Usted puede también con alambre cada uno a una línea de cabezales de perno como lo hice. También modifiqué mi controlador para tener pin tomas que me permiten conectar el cable de nuevo y utilizan el controlador.

Una vez que éstos son capaces de conectarse en un protoboard, estás listo para conectar el resto del sistema.
