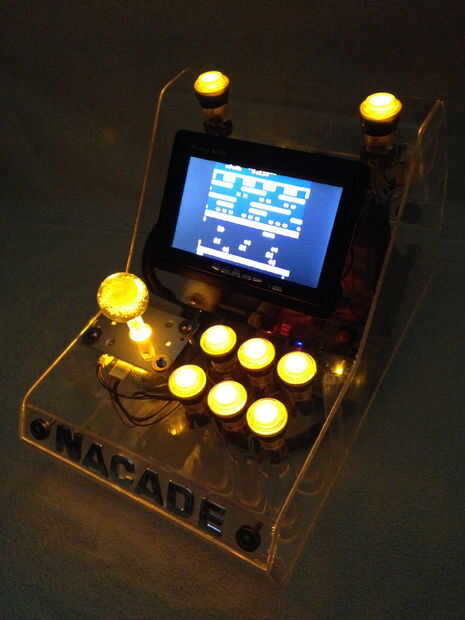

¿Nacade - la máquina de Arcade desnudo de frambuesa Pi (1 / 13 paso)

Paso 1: Los componentes principales


Los cerebros de esta instalación es el ordenador Raspberry Pi. No es demasiado poderoso por estándares de hoy pero puede correr sistemas y primeros juegos de estilo bastante bien. Es tamaño pequeño y bajo consumo lo hace ideal para muchas aplicaciones diferentes. Lo mejor de todo es barato para comprar. El software viene por cortesía PiMAME http://pimame.org tiene un montón de emuladores de juegos de azar gran construido en de Shea Silverman.

La pantalla es un ordinario 7" LCD (monitor de marcha atrás del coche) que es suficiente para estos juegos de baja resolución, aunque los menús pueden ser un poco demasiado pequeños para leer. Tuve que usar a un monitor más grande cuando lo configuro inicialmente. Trabajar con secuencias de comandos en la pantalla era imposible, aunque una pantalla de 9" sería una mejor opción si tuviera que hacerlo de.

La entrada en la pantalla de AV está conectado en el puerto RCA amarillo de la Raspberry Pi.

Usé un arcade calidad joystick y botones iluminados que están conectados directamente a la Pi. Potencia se suministra mediante una 9 amperios hora batería AGM que es cargada por un controlador solar de 15amp incorporado. El regulador solar regula el voltaje de una fuente externa que en este caso es un panel solar. Sí, su potencia por el sol!

Sonido procede de un altavoz portátil de USB que tiene su propia batería interna.

La caja sí mismo es de 3mm acrílico claro y como era mi primer intento de trabajar con plásticos, pasé mucho tiempo investigando cómo cortar y doblar las hojas de acrílico con las útiles guías disponibles aquí en Instructables.
