Super máquina de Arcade de Nintendo (SNES)

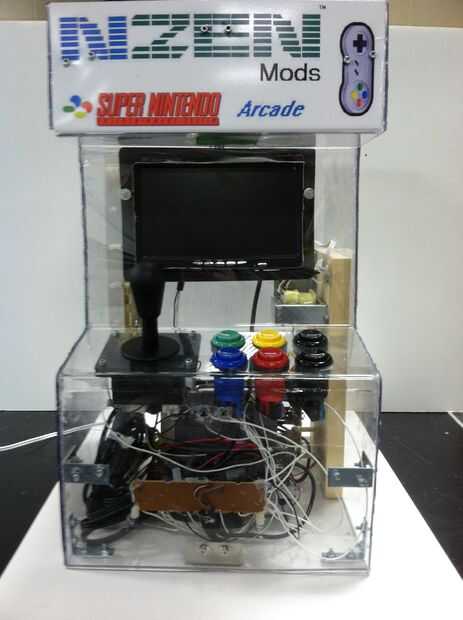

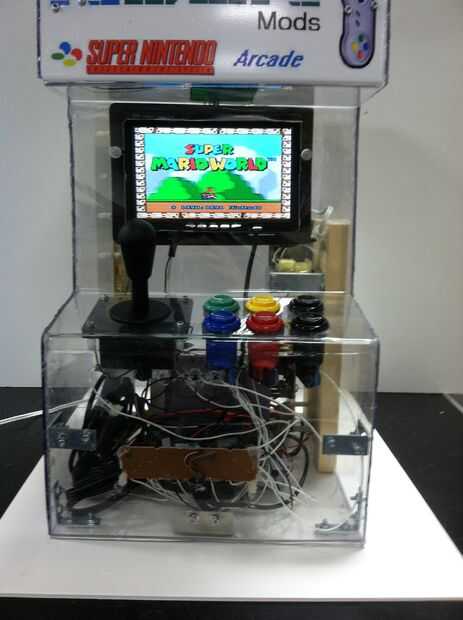

el Super Nintendo. Una fuente de algunos grandes títulos y clásicos como Donkey Kong Country, Super Mario World, Super Metroid y todo lo demás "Super". Una gran manera de tener todos estos clásicos revive y poner a nuevo uso es hacer una máquina de arcade basada en la famosa SNES. Para traer un nuevo ambiente y diseño a este antiguo sistema, que se ha logrado como se ve aquí.

El arcade funciona como crees que lo haría. Controles de arcade real celebrará el primer controlador de SNES jugador y usted puede jugar a través de cualquier título de Super Nintendo que desee. También se puede Agregar un segundo controlador para títulos multijugadores.

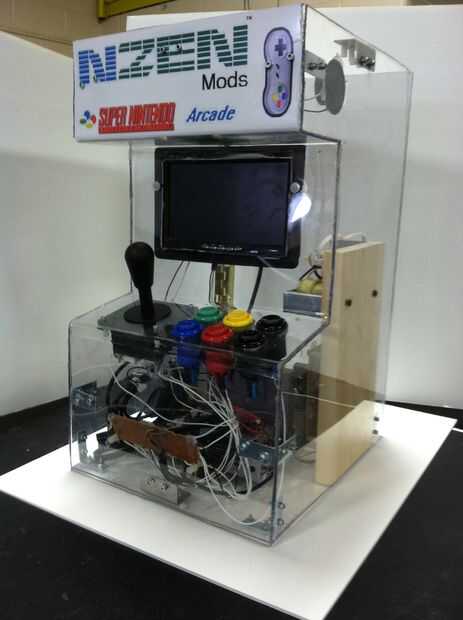

Caso - la caja, o el caso, del sistema se creó utilizando una hoja de plástico de policarbonato y hacer recortes de plantilla diseñado uno mismo para crear la estructura. Soportes de ángulo recto, para dar el caso integridad estructural, y pegamento fueron utilizados para montar el toldo completo de cada recorte de plantilla de plástico individuales. Una puerta fue creada en la parte posterior del sistema usando una bisagra del panel, esto es para el mantenimiento en el arcade si es necesario o para agregar un segundo controlador, como se mencionó anteriormente. También se añadió una calcomanía de vinilo al caso para terminar el diseño y la apariencia final del caso.

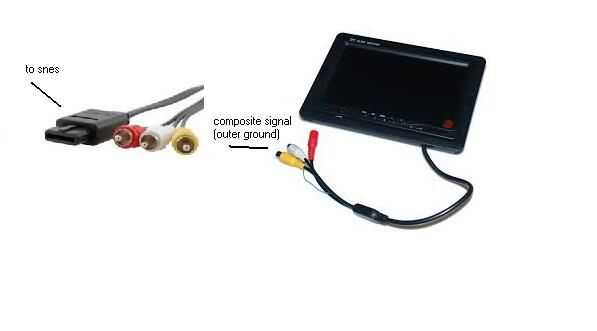

Pantalla - la pantalla que se utilizó es un ordinario 7" compuesto monitor tft lcd pantalla. Esto puede simplemente conectarse a la salida de vídeo compuesta de la Super Nintendo.

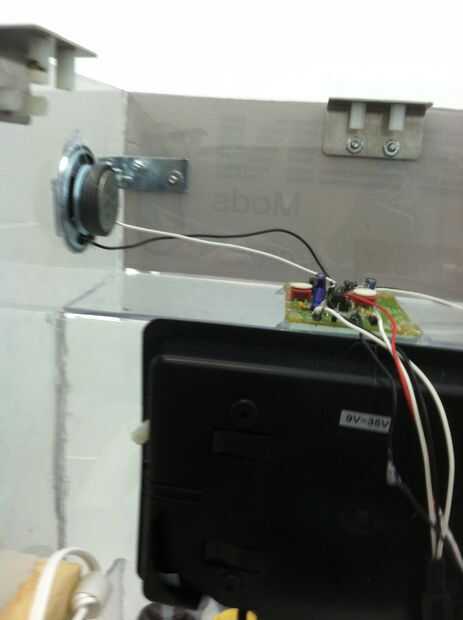

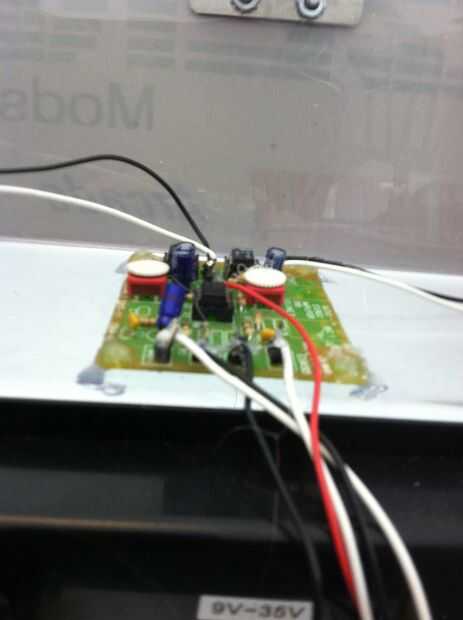

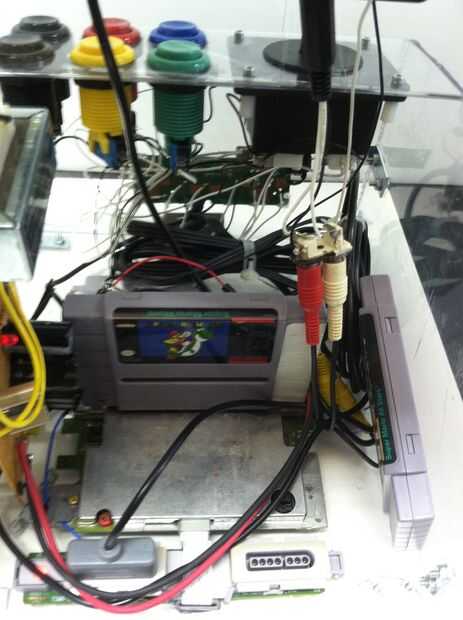

Audio - sonido estéreo se logró mediante la utilización de un circuito amplificador barato, usted puede incluso hacerse el circuito con un esquema adquirido. El amplificador simplemente está conectado a los canales de audio L/R generan a través de la SNES que pasa por el amplificador a los 2 altavoces. Lo mejor sería tener un amplificador con un potenciómetro para controlar el volumen de los altavoces.

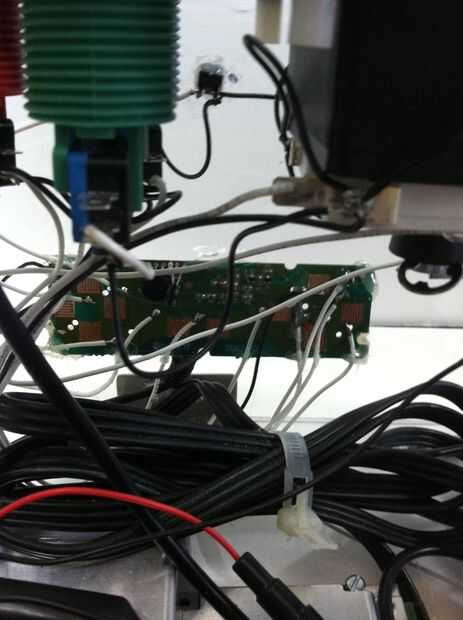

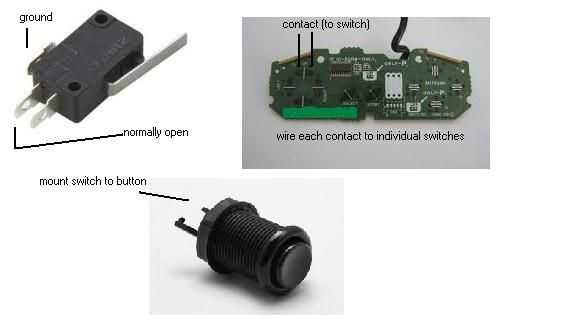

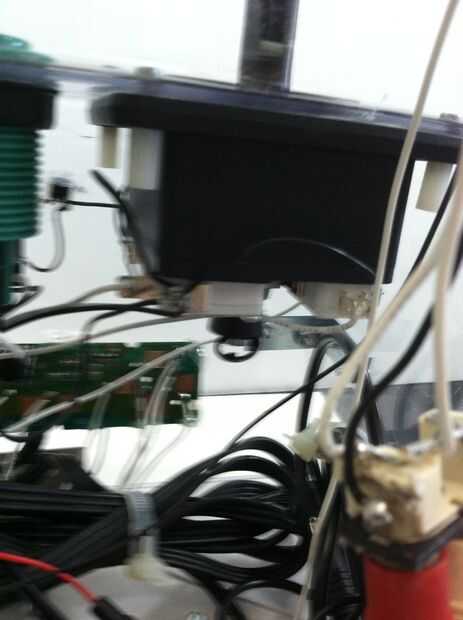

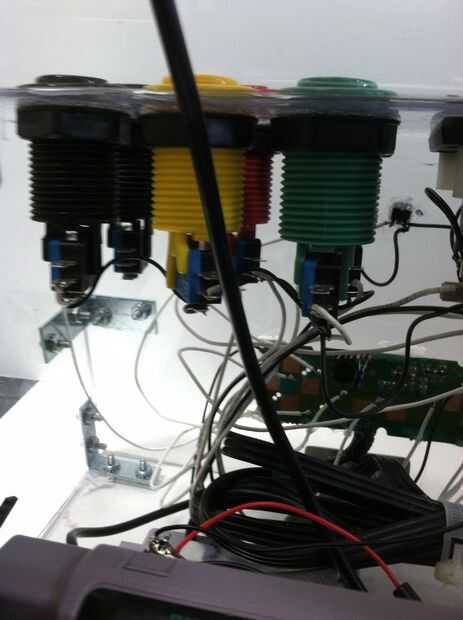

Controles - cuando juegas un SNES o realmente cualquier consola del juego con un controlador que empuje un botón hace un contacto para completar un circuito que se representa y controla una acción en el juego. Así que usted puede cablear sólo 2 terminales de contacto de un botón arcade incluyen interruptor con los terminales normalmente abiertos y de tierra del interruptor, esencialmente su usando el controlador original solo modificado para contactos de arcade. Botones arcade y suministros generalmente pueden obtenerse a través de minoristas de aficionado de arcade en línea o local.

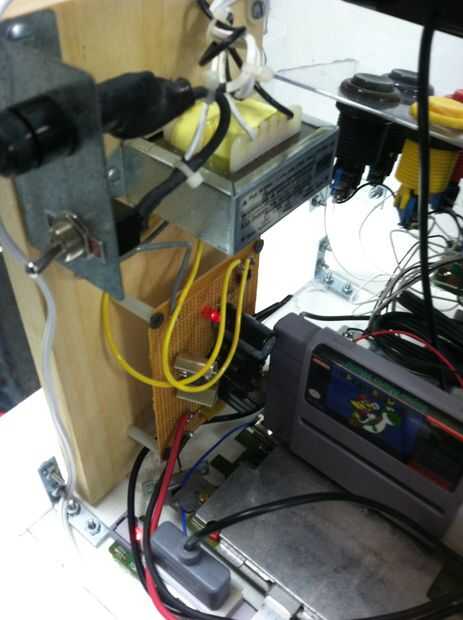

Poder - el SNES es corriente con un adaptador de CA de 10v. Sin embargo en este arcade utiliza una fuente de alimentación de 9v que funcionaba bien.

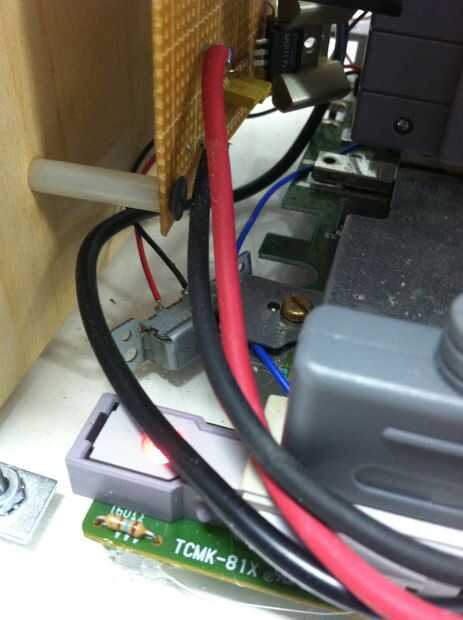

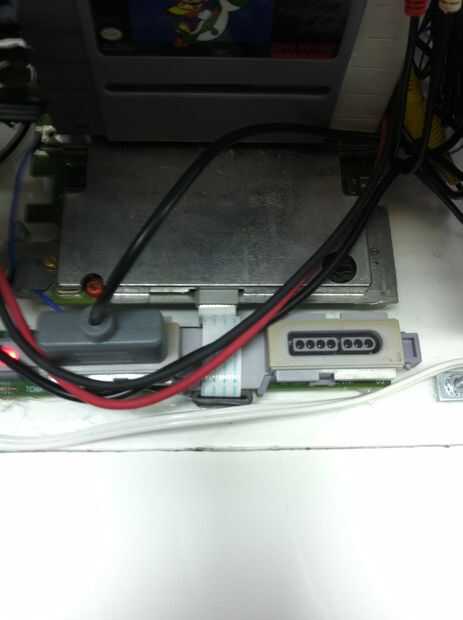

Incluso puede ser aceptable con una tensión más baja así que siempre puede probar y ver con cocodrilo conduce. Construí mi propia fuente de alimentación de 9v para este sistema que se puede también por la obtención de un esquema, sin embargo cualquier alimentación encontrado que salidas 10 o 9 voltios a un corriente máx. decente. debe estar bien. Esta fuente de alimentación puede conectarse a la entrada en la placa SNES (alimentación y tierra) de CC.

Y eso es básicamente todo está conformada por la máquina de arcade!

Relativamente no es tan difícil de una generación tan salir un cuaderno y empezar el diseño y la planificación. Al final del proyecto que tendrá su propio sistema de arcade de Super Nintendo diseñado y construido por usted y comience a jugar algunos grandes títulos clásicos!

Todos los pasos y descripciones se detallan en los cuadros y los diagramas anteriores.
