Gabinete de la arcada de micro frambuesa Pi

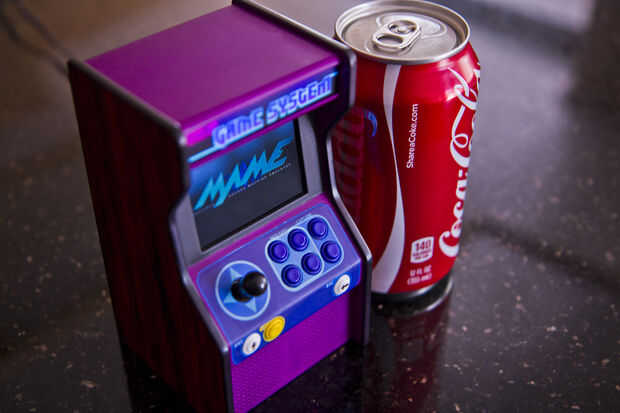

Máquina de arcade micro completamente funcional usando un modelo de frambuesa Pi B o B +.

Siempre quise una máquina de arcade minúsculo para mi escritorio, me decidí a construir tan pequeño como sea posible. Puede parecer sencillo por fuera pero un montón de ingeniería entró en construcción. Después de meses de desarrollo y 8 impresión prototipos más tarde, su listas. Me decidí a publicar aquí los pasos de compilación y enlaces a las 3D impresión piezas por lo que cualquier persona puede construir uno ellos mismos.

Piezas impresas 3D están disponibles en más colores, compruebe el enlace de más abajo.

Instrucciones de la pintura son opcionales, se pueden pintar de todos modos usted quiere.

Disfrute :)

Lista de partes:

Shapeways.com

actualización: añadido los orificios de ventilación en el panel posterior.

Adafruit.com

  • 1 x frambuesa Pi B (#998) o B + (#1914)
  • 1 X NTSC/PAL 2.5" TFT (# 912)

  • 1 X LED lentejuelas caliente blanco, paquete 5 (#1758)

Digikey.com

  • 1 X Colocar interruptor (CKN5004-ND)
  • Jack 1 x 2,1 mm (CP-010A-ND)
  • 1 x 15 pines D-sub (609-4042-ND) (plug opcional para el controlador)
  • 9 x botones táctiles (679-2431-ND)
  • 1 x mini joystick (GH7455-ND)
  • Adaptador de pared de 1 x 5 VDC (237-1385-ND)

Amazon.com

  • 1 caja del altavoz X HMDX HX-GO3
  • 1 tarjeta de X SD (8Gb o más grande)
  • 1 X rollo de 24 AWG alambre o cable de cinta IDE de PC X 1
  • 1 X paquete de Crimp hembra pernos D-secundarios (B000BSN7D8)

Herramientas:

  • Cautín y soldadura de algunos
  • Alicates de punta
  • Pinzas afiladas
  • Conjunto de archivos mini
  • Pegamento epóxico
  • PC/MAC
  • Impulsión del pulgar del USB
  • Teclado y ratón

Suministros de pintura (opcional)

  • Pinturas/marcadores
  • Cepillo de pintura
  • X-acto cuchillo
  • Grano de lija 200 & 400
  • Barniz Krylon Crystal Clear barniz Testors Dullcote
  • De chorro de tinta-tobogán calcomanía de papel, utilizar: 120 película etiqueta blanca de inyección de tinta, de:

    http://www.Bare-Metal.com/Experts-Choice-Decal-fil...

  • Líquido de micro decal Set
