Muy barato o Simple WiFi Shield para Arduino y microprocesadores (4 / 6 paso)

Paso 4: Configurar el protector de WiFi

Colocar el código QR de configuración

Usted necesitará su contraseña de punto de acceso de configuración única cada vez que necesitará configurar el escudo, así que es conveniente poner un código QR el escudo (o en su caso). Aquí está el archivo de la presentación de Open Office que se utiliza para imprimir los detalles de conexión y el código QR para este proyecto. Sustituir el texto de código y contraseña de QR con su propio único. Coloque el código QR a tu escudo (o la caja se monta en) para completar el escudo.

Configuración

Este escudo de WiFi utiliza un método de la página web de código abierto para configurar el nombre de red y la contraseña y la dirección IP y el puerto no.

Otro de los escudos disponibles WiFi tienen que tener la IP y puerto no duro codificado en el bosquejo y sea duro código el nombre de red y la contraseña o utilizar un método propietario con aplicaciones propietarias para conectar a la red local. Esto es muy restrictivo cuando tienes varios dispositivos en un entorno en evolución.

Este escudo de WiFi totalmente evita esta restricción. Nunca necesitará volver a programar para conectar a una red o cambiar su IP y puerto no configurado

Poner el escudo de WiFi en modo de configuración

Para poner el escudo de WiFi en modo de configuración, desconecte la alimentación, cortocircuitar los pines encabezado #4 y #5 tú soldadas en el módulo de ESP8266 y luego encender detrás en

GPIO0 led estará brillantemente encendido indicando que estás en modo de configuración. En este modo el módulo de ESP8266 establece un punto de acceso seguro con el nombre pfodWifiWebConfig.

Este punto de acceso aparecerá en tu móvil y tu ordenador. Para conectarse a este punto de acceso necesita introducir la contraseña única para su escudo. Puede escribir la contraseña en mano pero es más fácil y más confiable para escanear el código QR que previamente conectado a tu escudo, usando una aplicación de escáner QR, como QR Droid Private.

Luego copie y pegue la contraseña en la pantalla de configuración de WiFi de tu móvil para conectar tu móvil al punto de acceso de configuración.

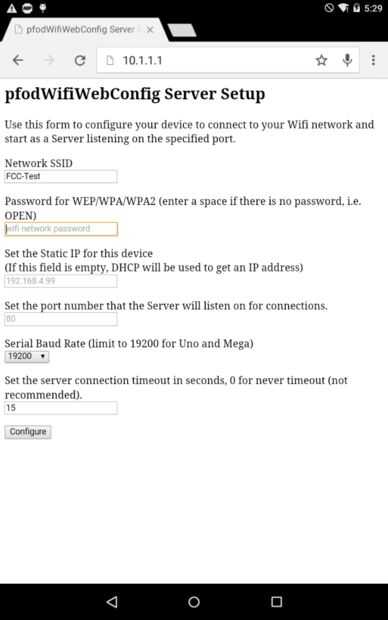

A continuación, abra un explorador web y teclear en la URL http://10.1.1.1 devolverá la página de configuración que se muestra arriba.

Llenado en la Página Web de configuración

El escudo de WiFi rellena automáticamente el SSID de la red con la red local con la mejor fuerza de señal. Que generalmente será el que quieras. Si no simplemente sobrescribir ese ingreso. Debe especificar un SSID de la red y contraseña y portNo. El campo de dirección IP es opcional. Si deja en blanco, el escudo de WiFi usará DHCP para obtener su dirección IP de tu red local. A menudo es más fácil especificar una dirección IP específica para que pueda conectar fácilmente a este escudo.

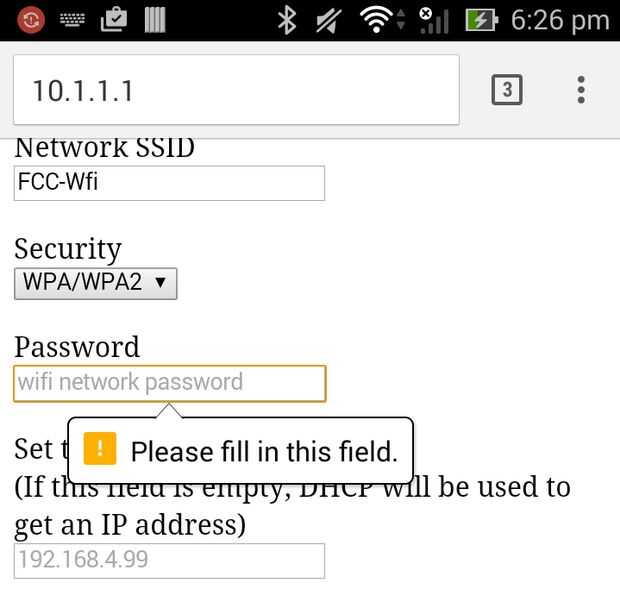

Si su navegador es compatible con HTML5 la página web a validar la entrada antes de enviarlos.

Rev 10+ también le permite configurar la velocidad de transmisión Serial para este escudo. Predeterminada es 19200, pero los ejemplos aquí utilizan 9600 cambio así la velocidad en baudios de 9600.

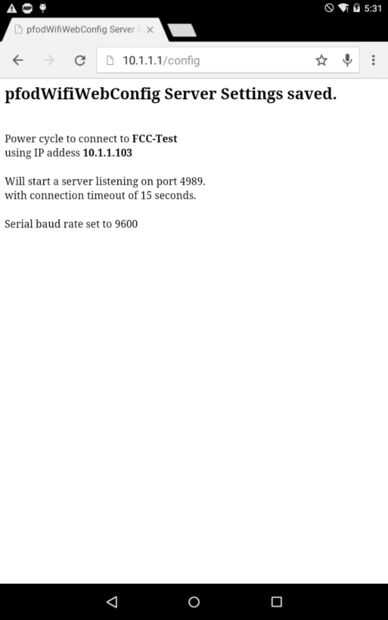

Al hacer clic en el botón Configurar, el escudo de WiFi procesar los resultados y guardarlos en la EEPROM y luego mostrar una página web como se muestra arriba, diciendo que al poder ciclo el escudo para conectarse a su red.
