Paso 2: construcción
La Junta de Adafruit HUZZAH ESP8266 viene dos longitudes de pernos de cabecera, pines 17 y 19 de largo. Afortunadamente no se sueldan en la placa de ESP8266 y así que puede utilizar para el Uno Protoshield que no viene con los pernos.

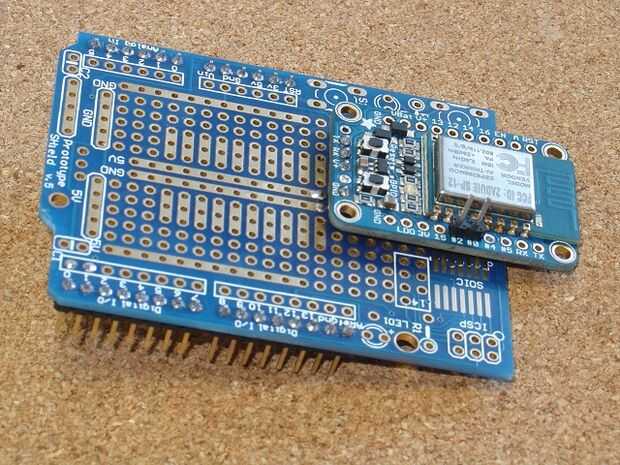

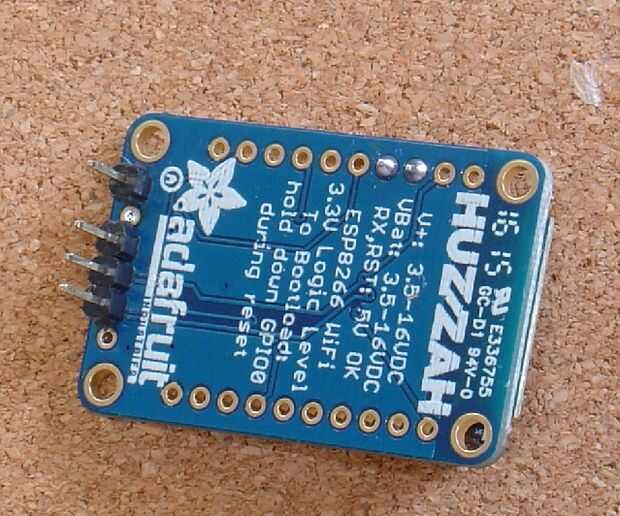

De la longitud del 19 pin, romper dos lotes de 8 pines dejando 3pins. De la longitud del 17 pin, romper dos lotes de 6 pines dejando 5 pernos. Solde los dos lotes de 8 pines y los dos lotes de 6 pines en el protoshield, como se muestra en la imagen. Para el uso de Junta de ESP8266 la izquierda sobre 3 perno de longitud para la conexión de TX, RX y V + y rompe uno de los pines de los 5 restantes pines para la conexión de GND. Romper los 4 pernos restantes por la mitad y dos para el enlace de configuración, utilice en #0 y #2 en el tablero de ESP8266. Nota: en la foto el enlace dos configuración clavijas suben mientras que las otras patillas de ESP8266 bajan.
Ahora la Junta ESP8266 la protoshield de soldadura como se muestra y agregar 5V, GND y RX, TX el cableado para completar la construcción.

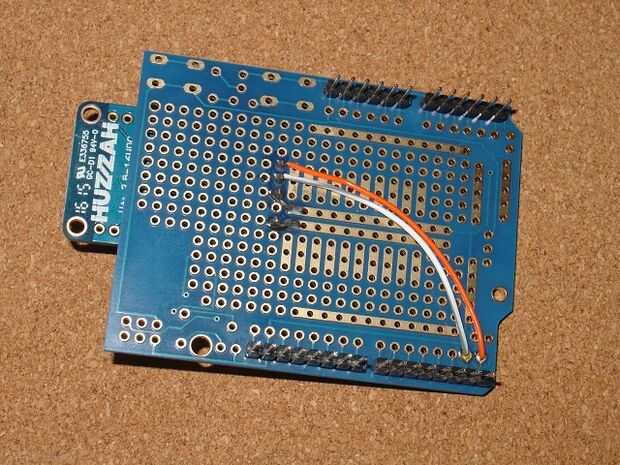

El ESP8266 V + y GND se van a la protoshield 5V y GND autobuses usando cables cortos. El TX de ESP2866 está conectado a protoshield D0 (cable naranja). La RX de ESP8266 está conectado a la protoshield D1 (cable blanco).
Eso es todo allí está a la construcción!!!!
