Paso 8: Usando la pantalla LCD
En primer lugar, hacer las conexiones según el esquema que he proporcionado a continuación. Tomar nota de los números, que también serán definidos en el código. Necesitas un potenciómetro de 10 kilo-ohms para controlar el contraste y una resistencia de 500 ohm para limitar la corriente a la luz de fondo LED.
Compilar, cargar y ejecutar el código proporcionado en el paquete. También he incluido archivos de analizador de lógica para mostrar lo que exactamente va en el bus paralelo de la pantalla LCD.
Para resumir la secuencia de inicialización desde el archivo "lcd.c" (ver comandos de la hoja de datos):
configuración de los pines
función establecer, activar el modo de 4 bits primero
conjunto de modo de entrada: izquierda a no derecha, cambio de pantalla
Mostrar control:, no hay cursor no cursor parpadear
borrar la pantalla
iniciar en la posición 0 de la línea 1
Observe también cómo se utiliza stdio.h para las dos corrientes independientes (la corriente del LCD y la secuencia debug serial). Leer los comentarios de código para más referencias y explicación.

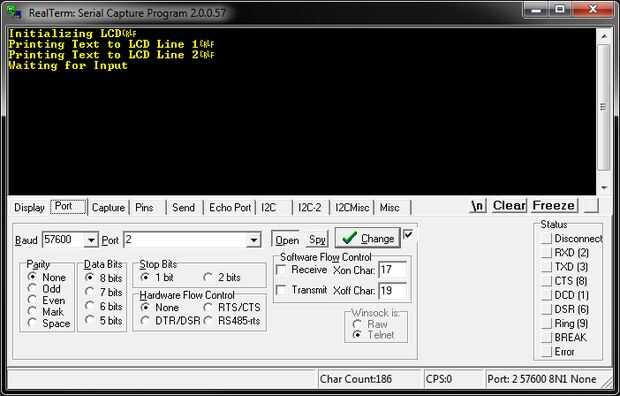

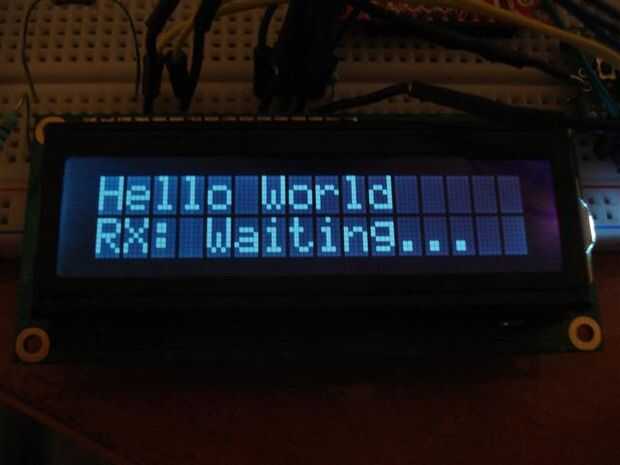

En este ejemplo primero se imprima "Hola mundo", entonces puede introducir caracteres a través de su terminal de serie (si está habilitado el "enviar pulsaciones de tecla").
También he proporcionado las formas de onda para las señales de bus paralelo de la pantalla LCD, para que pueda ver las señales y la sincronización de las señales.
