Música despertador (3 / 24 paso)

Paso 3: Comunicación con ejemplo de tarjeta SD

Asegurarse de que el microcontrolador funciona a 3.3V instalando los 3.3V regulador de voltaje
http://www.pjrc.com/store/mcp1825.html
http://www.pjrc.com/Teensy/3Volt.html

ADVERTENCIA, si usted lee la SD especificaciones de la tarjeta vinculado en el paso anterior, te darás cuenta que las tarjetas SD a 3,3 v, y por lo tanto, usando el Teensy ++ en 5V puede dañar la tarjeta SD (esto es poco probable, pero nos gusta estar seguros y descartar razones de falta).

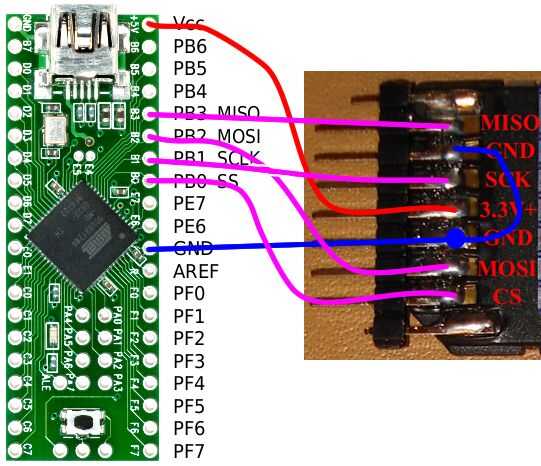

Realice las conexiones de cableado como en el diagrama proporcionado.

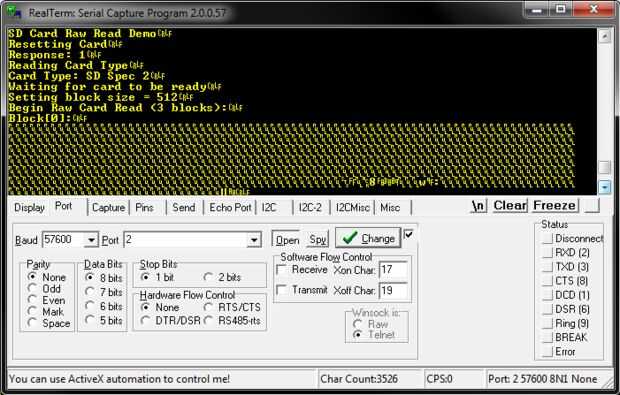

El código se proporciona en el archivo adjunto más abajo. Se debe estudiar el código fuente al examinar las especificaciones de la tarjeta SD que he vinculado a en el paso anterior. Esta manera, usted puede hacer las conexiones mentales entre los comandos que estoy enviando y lo que son en las especificaciones y luego entienden lo que mi código espera recibir versos lo que la especificación dice lo que debo recibir.

También se proporciona un archivo de sesión del analizador de lógica para que mirar. Se le mostrará las formas de onda de la señal eléctrica durante la comunicación SPI entre el microcontrolador y la tarjeta MicroSD.
