Multiplexación de 7 segmentos muestra con Arduino y registros de cambio (1 / 5 paso)

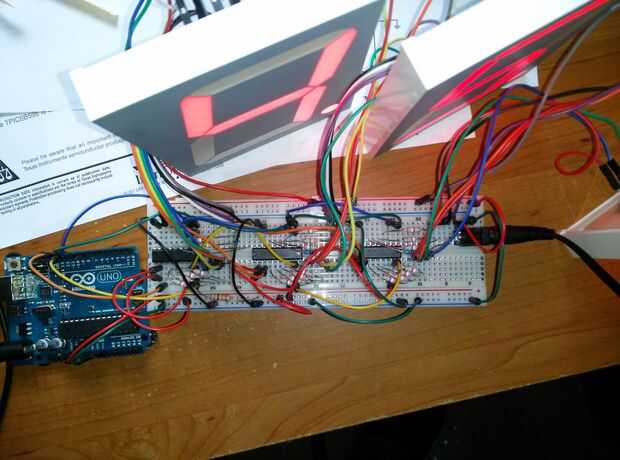

Paso 1: Planear el hardware

Para multiplexar displays de 7 segmentos, se necesita lo siguiente:

1. 7 exhibiciones de segmento --estoy utilizando 3 x 4,0 pulgadas Super rojo 7 segmentos de Kingbright (SA40-19SRWA)
Fuertemente sugiero que comprar displays de Ánodo común . Ánodo común significa que todos los pernos de ánodos (+) están conectados. Aplicar + registros de voltaje a la cambio del ánodo y el uso para conectar a tierra los segmentos y forma un circuito completo. ¡ Muy simple!

Sin embargo, con el cátodo común, están conectados todos los pines de tierra (-). Se utilizan registros de desplazamiento para desviar la energía a los ánodos de los segmentos. Sin embargo, el problema con esta configuración, como he aprendido la manera dura, es que usted necesita preocuparse sobre abastecimiento y hundimiento actual. Más registros uControllers y cambio no fuente ni mucha corriente del fregadero. De lo contrario, se quema hacia fuera. Si usted requiere más tensión o corriente, entonces necesitará preocuparse por transistores o arreglos de discos de darlington (controladores externos) desde USA registros de cambio decirles qué segmentos necesitan energía (alto voltaje o corriente) y cuando a la tierra. En otras palabras, el hardware y el código se vuelven más complicadas y unidades de costo.

2. microcontrolador
Fuertemente sugiero conseguir un Arduino. El ambiente es mucho más intuitivo y hay una piscina enorme de recursos ahi si te quedas atascado. Si eres propenso a cometer errores, llegar a la Ruggeduino. Es sólo $10 más de Arduino Uno y protege a usted y su preciosa uController de errores estúpidos.

3. serie-en paralelo-hacia fuera el cambio registro
Si tienes el dinero, comprar a la familia TPIC6x595 o TPIC6x596 de registros de cambio por Texas Instruments. Yo uso el TPIC6B596 en este instructable. La diferencia entre sus hermanos (A, B y C serie) es la capacidad de manejo actual. Además, la familia 596 brinda mayor confiabilidad en aplicaciones en cascada. Al elegir el cambio de registros, asegúrese siempre de que no exceda los límites de manejo de corriente.

Notas al margen:
-Evito la serie 74HC popular ya que puede sólo fuente/sumidero un máximo de 70mA a través del chip y no puede manejar altos voltajes.

-También evitar usar el cátodo común / muestra configuración MAX7219/7221 con alto voltaje. Confía en mí... No es vale la pena! Usted no quiere saber los problemas que he pasado con esta configuración. A pesar de que hay una buena biblioteca de ahi, es mejor entender y controlar el mecanismo subyacente detrás de registros de cambio y de la multiplexación.

4. adaptador de alimentación DC regulada
Si usted está planeando para pantallas de alta potencia de impulsión, considere comprar a un adaptador dc regulada que es mayor que la tensión de paso de la pantalla. Un adaptador de DC regulado proporciona voltaje estable bajo cualquier carga. Sólo asegúrese de que su corriente nominal es mayor que lo que se requiere. En la mayoría de los casos, calificaciones superiores a 500mA son bastantes (más alto es mejor).

5. resistencias
Siempre necesita resistencias para bajar pasando corriente por los LEDs.

La fórmula para calcular la resistencia requerida es:
(Fuente de voltaje - mínimo o típico adelante voltaje por segmento) / deseado adelante corriente en amperios

Tenga en cuenta que la corriente deseada debe siempre ser un poco menos de la corriente delantera máxima absoluta indicada en la hoja de datos con el fin de prolongar la vida útil de los LEDs. No te olvides que tienes que hacer un cálculo separado para el punto decimal que puede tener un requisito más bajo de tensión.

También, tenga cuidado con las hojas de datos de grandes pantallas. Si muestran bajas tensiones hacia adelantados (< 5V), que puede sea el LED individual en un segmento más bien que el segmento entero. Así, por ejemplo, si hay 5 LEDs en serie por segmento y la hoja de datos muestra una tensión de 2, 6V para una pantalla de 5 pulgadas, probablemente necesitará multiplicar por 5 para obtener la tensión correcta para el segmento entero. Aquí está un ejemplo de ello. Es más complicado si se trata de arreglo serie/paralelo que está fuera del alcance de este instructable.

6. placa y los cables de puente
Les recomiendo que compren breadboards solderless grandes y un montón de cables puente de diversas configuraciones (hombre a hombre, hombre a mujer). Son también conocidos como cables de dupont.
