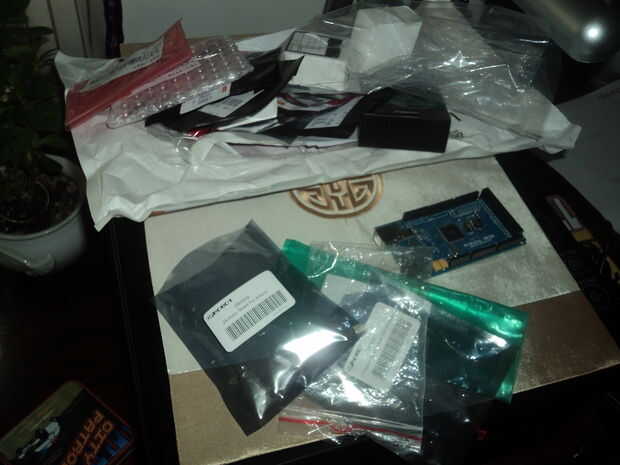

Paso 3: Lista de piezas
Bosquejo: 3Duino.sch
C1 (22 pF) condensador de cerámica
C2 (22 pF) condensador de cerámica
C3 (0.1 uF) condensador de cerámica
C4 (0.1 uF) condensador de cerámica
C5 (1 uF) condensador electrolítico
C6 (1 uF) condensador electrolítico
C7 (1 uF) condensador electrolítico
C8 (1 uF) condensador electrolítico
R1 resistencia (10K)
S1 pulsador
Q1 (16MHz) cristal
Arduino1 (incluye IC1) Duemilanove/Diecimila/UNO
U1 (Memsic 2125) acelerómetro 2 ejes Breakout
IC2 (MAX232) Dual Driver/receptor
RS232 conector hembra (J1)
Lista de la compra
Parte de la cantidad
1 acelerometro de 2 ejes Breakout
1 Arduibo Duemilanove/Diecimila/Uno
Condensador de cerámica de 4
1 cristal
1 controlador/receptor dual
4 condensador electrolítico
1 conector hembra
1 pulsador
1 resistencia
Bosquejo: MovElement.fz
Breadboard1 genérico de millones de agujero protoboard
C1 (0.1 uF) condensador de cerámica
C2 (0,33 uF) condensador de cerámica
C3 (0.47uF) condensador de cerámica
C4 condensador electrolítico (33uF)
Enchufe de energía plug1
Teensy1 Teensy 2.0
U1 (ADXL335) acelerómetro de 3 ejes Breakout
U2 (L7805) regulador de voltaje - 5V
U3 (LM3940) regulador de tensión - 3.3V
Lista de la compra
Parte de la cantidad
1 acelerometro de 3 ejes Breakout
Condensador de cerámica de 3
1 condensador electrolítico
Placa genérica de millones de agujero 1
1 enchufe
1 Teensy 2.0
Regulador de 1 voltaje - 3.3V
Regulador de 1 voltaje - 5V
Bosquejo: MoveGame.fz
Bread1 mitad-protoboard
Breadboard1 genérico de millones de agujero protoboard
C1 (0.1 uF) condensador de cerámica
C2 (0,33 uF) condensador de cerámica
C3 (0.47uF) condensador de cerámica
C4 condensador electrolítico (33uF)
Enchufe de energía plug1
Resistencia de flexión básica R1 (Sensor Flex 4.5")
Resistencia de flexión básica R1 (Sensor Flex 4.5")
Resistencia de flexión básica R1 (Sensor Flex 4.5")
Resistencia de flexión básica R1 (Sensor Flex 4.5")
Resistencia de flexión básica R1 (Sensor Flex 4.5")
R2 resistencia (33K)
R2 resistencia (33K)
R2 resistencia (33K)
R2 resistencia (33K)
R2 resistencia (33K)
Teensy1 Teensy 2.0
U1 (ADXL335) acelerómetro de 3 ejes Breakout
U2 (L7805) regulador de voltaje - 5V
U3 (LM3940) regulador de tensión - 3.3V
Lista de la compra
Parte de la cantidad
1 acelerometro de 3 ejes Breakout
5 resistencia de 33K
Resistencia de flexión básica 5
Condensador de cerámica de 3
1 condensador electrolítico
Placa genérica de millones de agujero 1
1 medio-protoboard
1 enchufe
1 Teensy 2.0
Regulador de 1 voltaje - 3.3V
Regulador de 1 voltaje - 5V
Bosquejo: MoveMusic.fz
Bread1 mitad-protoboard
Breadboard1 genérico de millones de agujero protoboard
C1 (0.1 uF) condensador de cerámica
C2 (0,33 uF) condensador de cerámica
C3 (0.47uF) condensador de cerámica
C4 condensador electrolítico (33uF)
J1 Altavoz piezoeléctrico
LCD1 (HD44780 16 X 2) pantalla LCD
Enchufe de energía plug1
R3 potenciómetro (10K)
R4 resistencia (10K)
S1 pulsador
Teensy1 Teensy 2.0
U1 (ADXL335) acelerómetro de 3 ejes Breakout
U2 (L7805) regulador de voltaje - 5V
U3 (LM3940) regulador de tensión - 3.3V
Lista de la compra
Parte de la cantidad
1 resistencia
1 acelerometro de 3 ejes Breakout
Condensador de cerámica de 3
1 condensador electrolítico
Placa genérica de millones de agujero 1
1 medio-protoboard
1 pantalla del LCD
1 altavoz piezoeléctrico
1 enchufe
1 pulsador
1 Teensy 2.0
1 potenciómetro
Regulador de 1 voltaje - 3.3V
Regulador de 1 voltaje - 5V
La mencionada lista de componentes es necesario para la construcción de los módulos. Si, por ejemplo, uno puede construir un solo módulo, el número de componentes se reduce dependiendo del requisito del componente del módulo en cuestión (ver diagramas de cableado). El circuito Teensy es disponible en el sitio Teensy, mientras que los otros elementos pueden adquirirse de SparkFun o incluso la tienda de Farnell.
Las listas de piezas se unen por separado en la parte inferior de esta página.
