Multi puerto USB cargador/partido luz/energía suppily (5 / 8 paso)

Paso 5: Agregar energía y luz

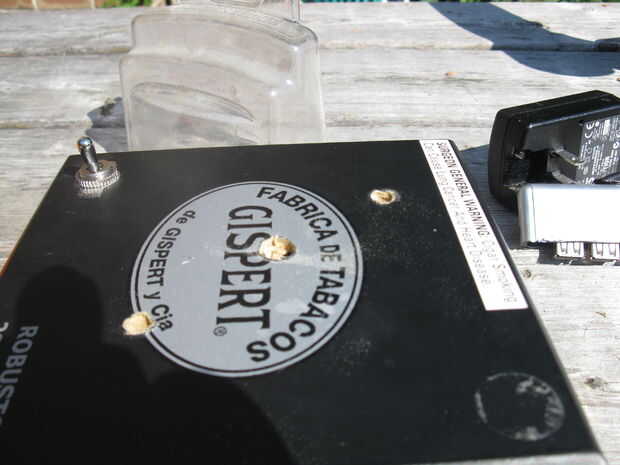

  1. Taladre un agujero en el lado de la caja opuesta al lado pones los agujeros para los puertos

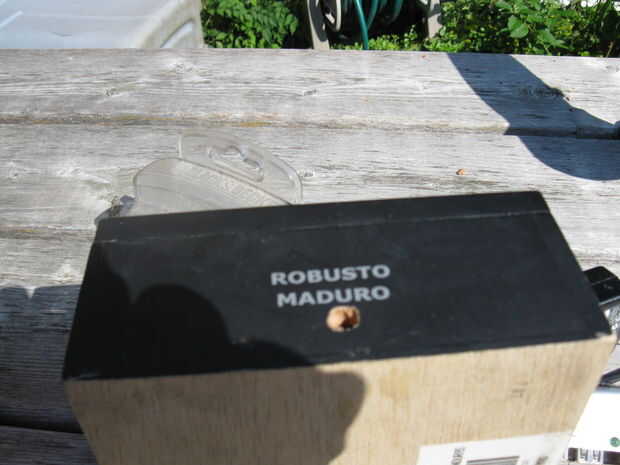

  2. ahora perfore el orificio en la parte superior de la caja de los cables pasar

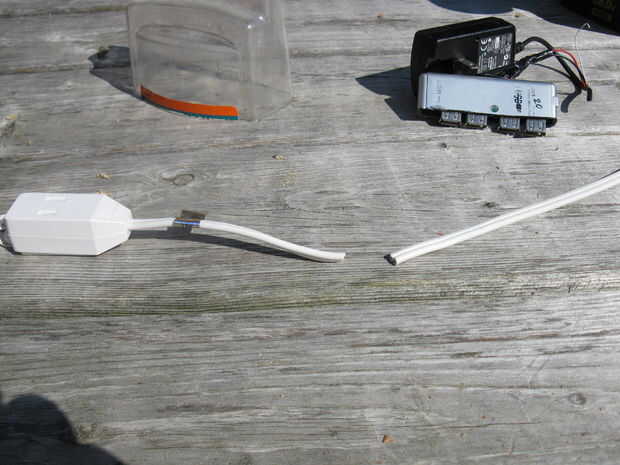

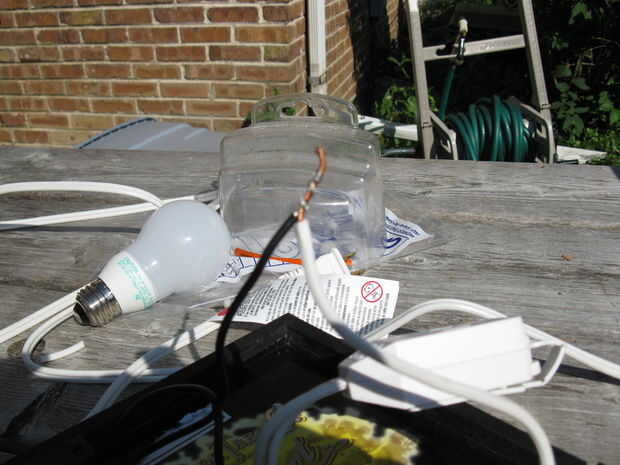

  3. Corte el cable de extinción sobre 6-8 pulg desde el extremo de salida

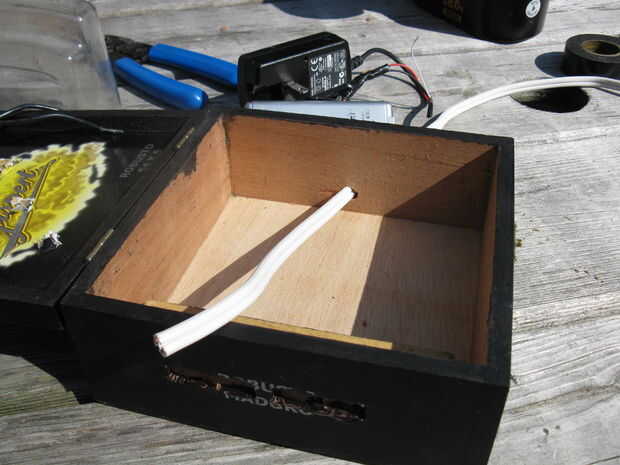

  4. poner el cable de alimentación del agujero en el lado de la caja

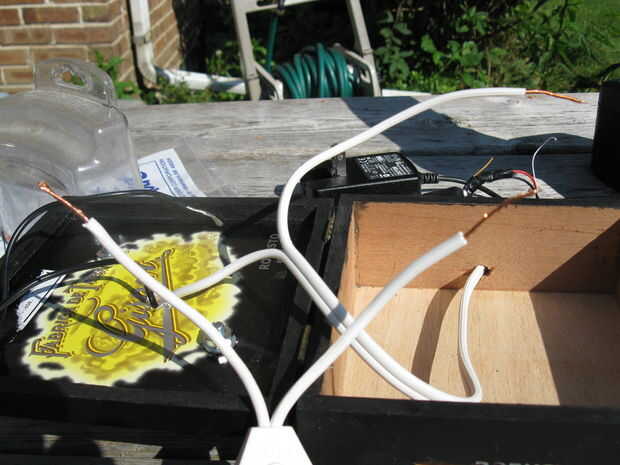

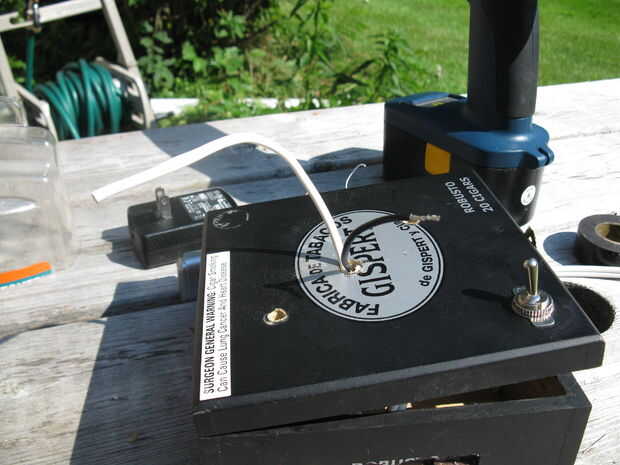

  5. partir el cable así que tienes dos cables, ahora tomar uno de estos y uno de los cables del interruptor y ponerlos por el agujero central en la tapa de la caja

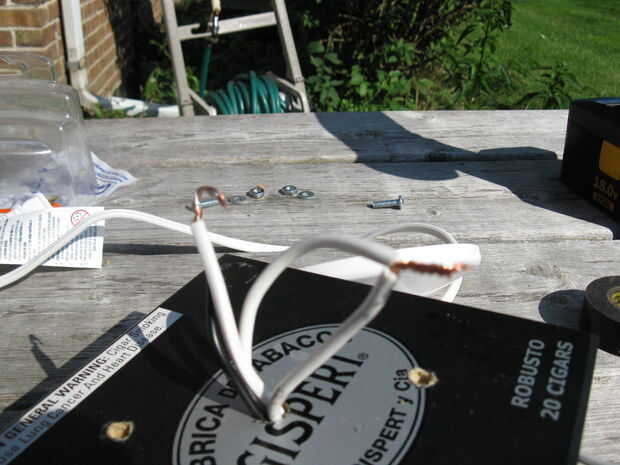

  6. dividir el cable en la salida, ambos extremos de la tira y ponerlos a través del agujero de centro donde pusiste los otros
  7. Pele los extremos de los cables desde el interruptor y cable de alimentación

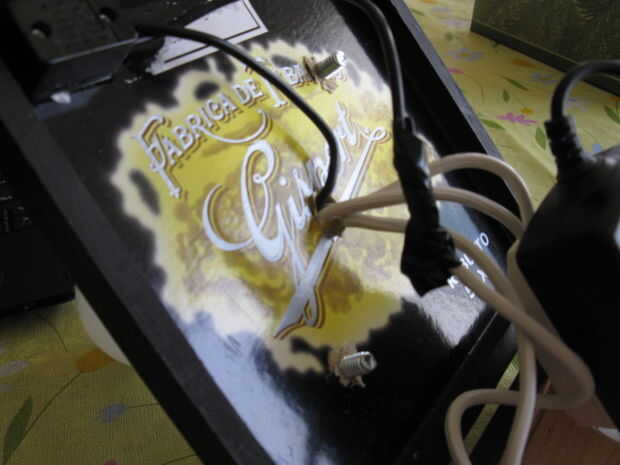

  8. ahora Trence el cable desde el interruptor con uno de los cables de la toma de
  9. Trence el cable desde el cable de alimentación con el resto de la toma de

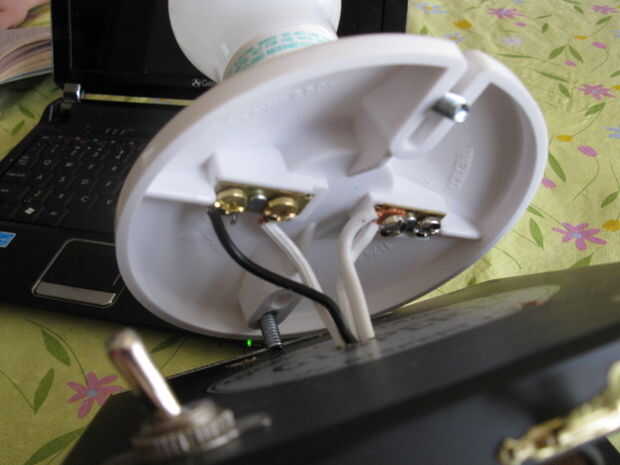

  10. Ahora toma un par de cables y conéctelos a un lado de la toma de
  11. tomar el par restante y coloque al otro lado de la toma de

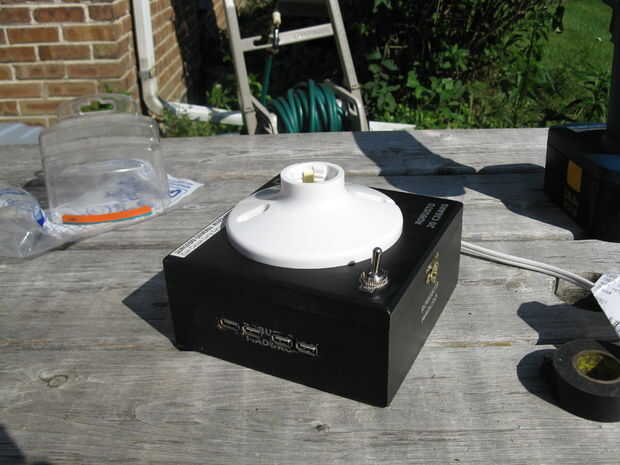

  12. Ahora coloque el enchufe en la caja y poner los tornillos a través de la toma y los agujeros en la caja
  13. Enrosque las tuercas y las arandelas en los tornillos, que toma a la parte superior de la caja

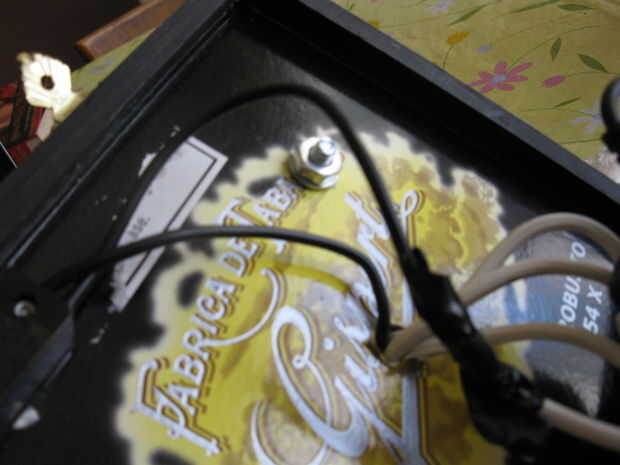

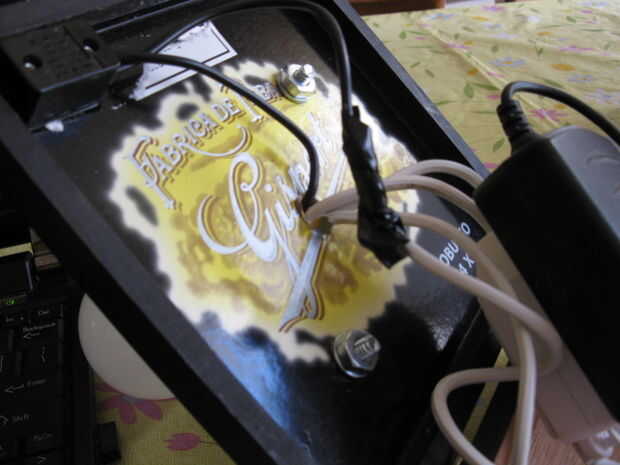

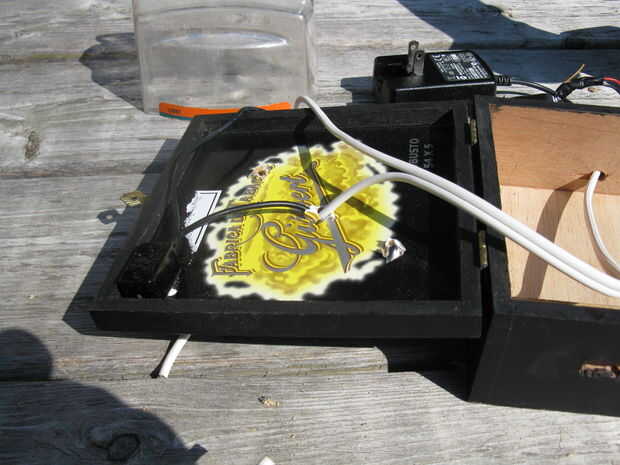

  14. con la caja abierta tira y twist junto el el cable restante del interruptor con el cable restante del cable eléctrico
  15. con cinta adhesiva
