Paso 6: luz del estroboscópico (opcional)
Bueno, esa última parte fue intenso! Ahora vamos a darnos un poco de un respiro por intentar algo un poco menos complicada para el siguiente paso.

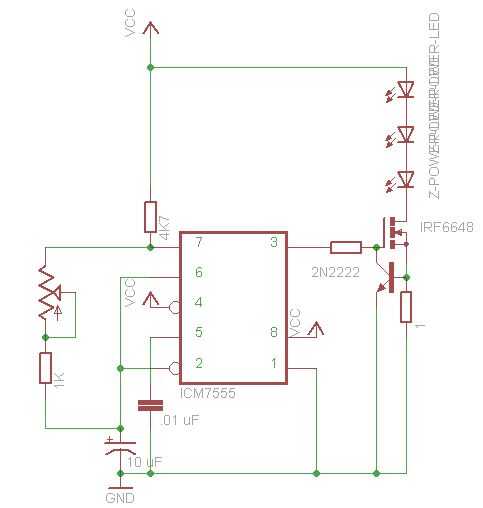

Tenía una luz estroboscópica que había construido previamente chutando alrededor, así que decidí incorporar en el diseño acabado. La lista de piezas es bastante pequeña, y es un circuito bastante sencillo. Sé está mal diseñado (estoy bastante seguro de que estoy superando con creces la capacidad actual del Temporizador 555, pero meh).
Si tienes las piezas en mano, se puede construir. Si no, siempre puede agregar más tarde. Si realmente no quieres tener una luz estroboscópica, justo pasar por alto esta parte.
Piezas
- Temporizador 555
- 200 k trimpot
- 2222 transistor
- Mosfet de canal N (yo usé un IRF020 repuesto)
- condensador de cerámica de 0.01 uF
- condensador electrolítico de 10 uF
- Resistencias (4K 7, 1K, 100K, 1 Ohm 1/2 vatio)

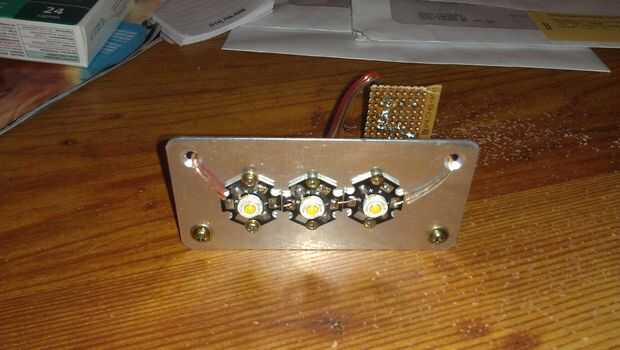

- alto brillo LED de 3 x 1W
- Placa de metal o disipador de calor para montar los LEDs.
- Compuesto térmico (probablemente una buena idea, pero todavía estoy esperando mi llegar. Parece que hay buena disipación de calor a través de la placa de aluminio que se montan los LEDs a sin él).

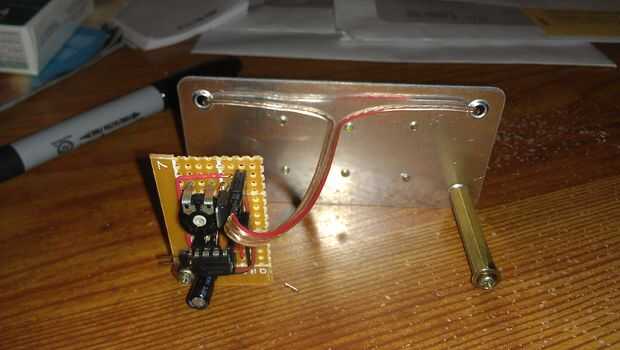

Tirar juntos, enchufe en y ver qué pasa. Si haces lo mismo como lo hice (hice esto unas cuantas veces), podrá conectar la fuente de alimentación incorrecta y freír un 555 antes de que te das cuenta de tu error. Suerte que esas cosas son baratos y fácilmente disponibles.
*Warning* no es una gran idea que mire directamente la luz estroboscópica. Usted tendrá puntos púrpura en su visión por un tiempo luego. ¿Por supuesto, ahora que le dije no, es probablemente lo primero que vas a hacer, derecho? Así que pensé...
El video tiene problemas mostrando la luz estroboscópica (la tasa de luz estroboscópica y velocidad de fotogramas de la cámara no se corresponden). Dará una idea de la luminosidad, aunque.
