Paso 5: Programa XBees
Configuración de XBee no es exactamente el más sencillo de los procesos. Usted necesitará 2 de ellos, deben ser 2 del mismo modelo. Utilizamos dos S1. Seguir adelante y descargar el software XCTU de http://www.digi.com/support/productdetail?pid=3352 debajo de la pestaña denominada diagnóstico, utilidades y MIBs. Mientras que está instalando, tomar el FTDI breakout y soldadura sobre cables de poder (3.3 V), tierra, TX y RX (posiblemente marcada duda y DIN).
Reglas generales para de XBee:
1) solamente energía con 3.3 V, o de lo contrario te fríe la radio. Tenga en cuenta, su tablero FTDI y su Ardunio UNO deben tener 3.3V carriles.
2) un cable que va al TX en un extremo va al RX del otro.
3) tu XBee si necesita sólo 4 cables conectados siempre.

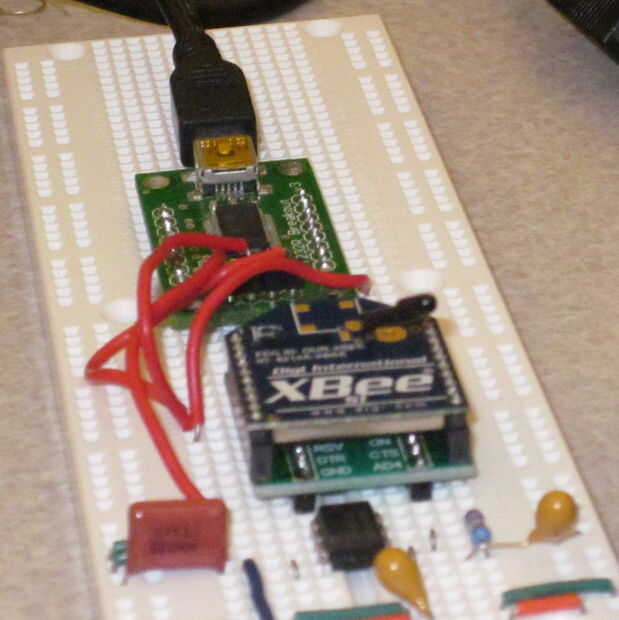

Conecte uno de tu XBee a la Junta FTDI y enchufarlo al ordenador. Luego inicie el software XCTU (como regla general, enchufe en primera, luego iniciar XCTU).

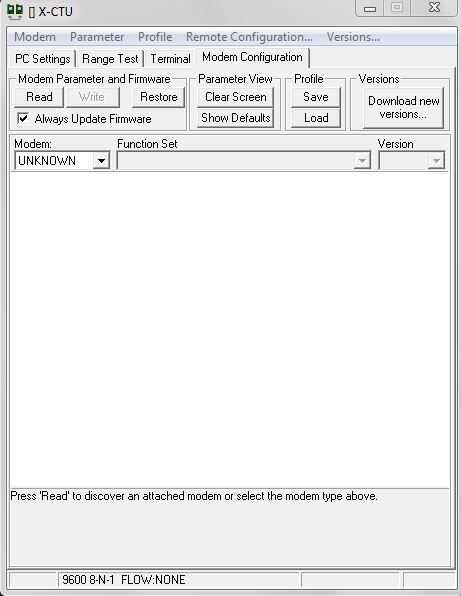

Pulsa el botón de prueba o consulta hacia la derecha y si en la pantalla aparecen las instrucciones, siga them.* deben recibir verificación de que haya alguna manera de un XBee. Dirígete a la pestaña de configuración de módem, haga clic en leer, comprobar 'Siempre actualizar Firmware' a continuación, golpeó la escritura. Tienes que hacer esto para ambos XBee y recibir confirmación de que están configurados con el mismo firmware, y deben ser el mismo número, aunque difieran sus números de serie. A continuación golpea leer, desmarque 'Siempre actualizar Firmware' y asegúrese de configurar la velocidad a 9600 (bajo interfaces Serial; Interfaz de tarifa de datos) y si quieres evitar interferencias de su vecino XBee vanamente, vaya por delante un PanID y canales diferentes. Su radio debería funcionar si les das el mismo canal, pero diferentes ID ' s Para probar pueden comunicarse, conecte una radio en un Arduino, conectarlo a la computadora y ejecutar el software de Arduino. Abra al Monitor serie del Puerto Com (Ctr Shift M) y volver a la pestaña de 'Terminal' del XCTU. Cualquier cosa que escriba en el Terminal debe aparecer mágicamente en el otro Arduino Serial Monitor.
En este punto, si no funciona, compruebe las primeras tres reglas generales de XBee (véase más arriba, especialmente el #2: es decir, alambre va desde TX en el arduino DIN en el XBee). Si todavía no funciona, especialmente si usted tiene un modelo diferente de XBee que hicimos, usa el poder de Google para encontrar tutoriales de configuración. XCTU debe tener todo el poder que necesita para configurar, es solo un truco de asegurándose de que usted lea cuidadosamente todas las opciones y están configurados en los mismos canales con el mismo en baudios, etc.. Uno de ellos que tenga que estar en modo de 'comando' mientras otro está en 'compañeros', aunque no necesariamente. Hay muchos modelos de XBee...
