Móvil infantil interactivo (4 / 9 paso)

Paso 4: Hack Servos

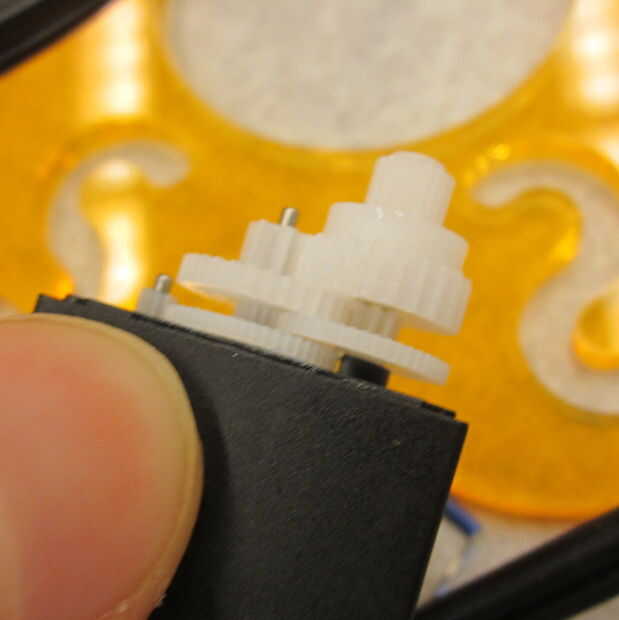

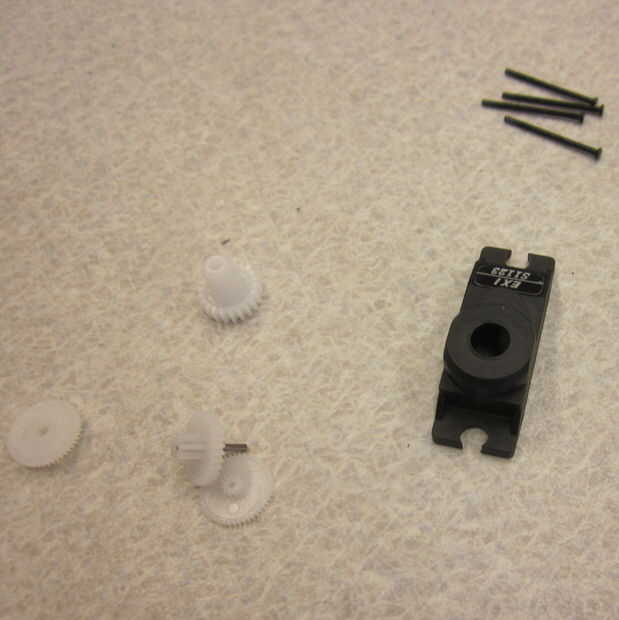

Pretenden girar continuamente en una dirección, que hace necesario cortar los servos los servos.  El primer paso para hacerlo es eliminar la parada dura conectada a uno de los engranajes.  Quitar los tornillos de la carcasa y retire la tapa de plástico para exponer los engranajes.  Tome nota cuidadosamente de la orden en el que se colocan los engranajes para que usted puede poner en este orden.  El pasador de la parte inferior tiene una levantada pieza plástica que impide que el servo gire más de 180 grados en cualquier dirección.  Cortar cuidadosamente esta parada, cortadores de alambre pequeño con una punta en ángulo funcionan bien para esto.  Colocar todos los engranajes detrás y tornillo en la parte superior a continuación, poner en un cuerno de plástico.  Usted debe ser capaz de torcer la bocina continuamente en cualquier dirección.  Si no, sacar el cuerno y la cubierta hacia atrás y asegúrese de que retiró la parada completa.

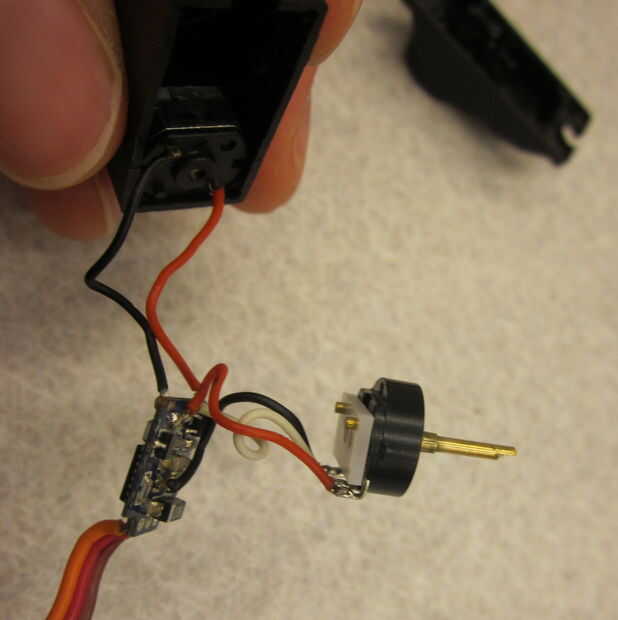

El potenciómetro (pot) dentro del servo dice tiene el servo en qué posición está.  Para permitir el movimiento continuo, queremos que el servo a pensar que el bote está en el centro en todo momento, por lo que cualquier valor distinto de 0 grados hará que gire.  El bote tiene una gama de 5k, por lo que puede reemplazar el bote con resistencias de 2.2K dos (no Pregúntenos acerca de las matemáticas--esto fue recomendado a nosotros).  El bote es el dispositivo cilíndrico dentro del cuerpo que tiene un eje conectado a él.  Cortar los alambres sosteniendo la olla por lo que puede extraer la olla de la carcasa.  Solde un resistor de k 2.2 entre el cable blanco (señal) y el cable negro (tierra) y otra resistencia k 2.2 entre el cable blanco y el cable rojo (corriente).  Utilice cinta eléctrica o calor tubería del encogimiento para aislar las conexiones.  (Luego con mucho cuidado!) volver a colocar el pote y el eje y asegúrese de que todos los componentes de ajuste en el cuerpo del motor.  Una vez todo en su sitio, vuelva a enroscar la cubierta.
