Móvil infantil interactivo (1 / 9 paso)

Paso 1: Piezas de diseño

El acrílico para este proyecto se corta con un cortador láser.  Hemos diseñado nuestras piezas en Solidworks, pero no dude en utilizar cualquier software de CAD que prefiera.  Todas nuestras piezas fueron entre 3 y 6 pulgadas en un lado, con la mayoría de ellos siendo aproximadamente 4" de cuadrados.  Para el tema nuestro nuestro bebé móvil, hemos diseñado dos flores, dos mariposas y un arco iris.

Los lados del acrílico fluorescencia más que las caras.  Para mostrar esto (y mezclar los colores) corte los orificios y piezas para todas las formas de acrílico de la inserción.  Para facilitar la mezcla y coincidencia de las piezas de inserción, cortamos uno de cada una de las flores y las mariposas de cada color de acrílico.  También cortamos el correspondiente arco del arco iris de cada color de acrílico (con rosa siendo el más grande y verde, siendo el más pequeño).  Esto nos dio 20 partes, suficiente para dos móviles con 10 piezas.  También cortamos agujeros pequeños (1/16") donde hemos querido fijar las piezas entre sí para facilitar el proceso de montaje más adelante.

Montar las piezas en cutsheets (según el formato para el cortador del laser que se utiliza), poniendo las partes tan cerca como usted puede dar la tolerancia de su cortador del laser.  Tenga en cuenta que pueden conseguir cortar piezas colocadas demasiado cerca al borde de la hoja.  Luego cortar las piezas (o pídale a alguien que corte para ti).

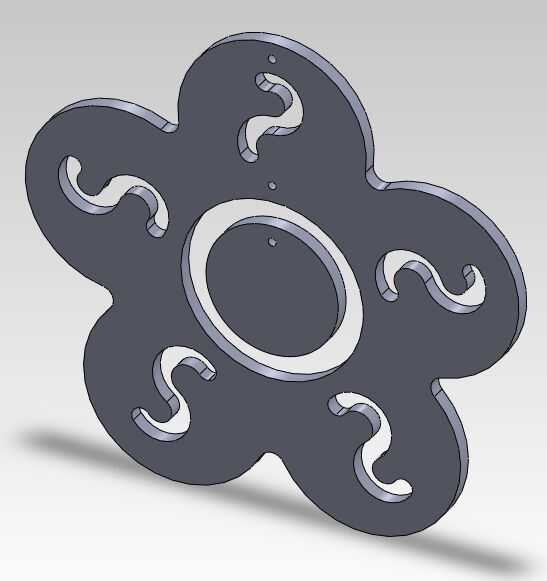

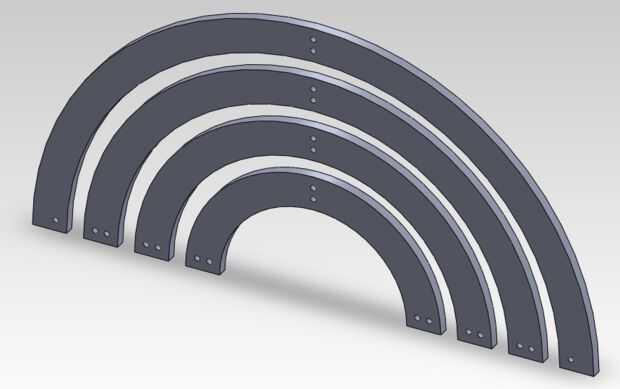

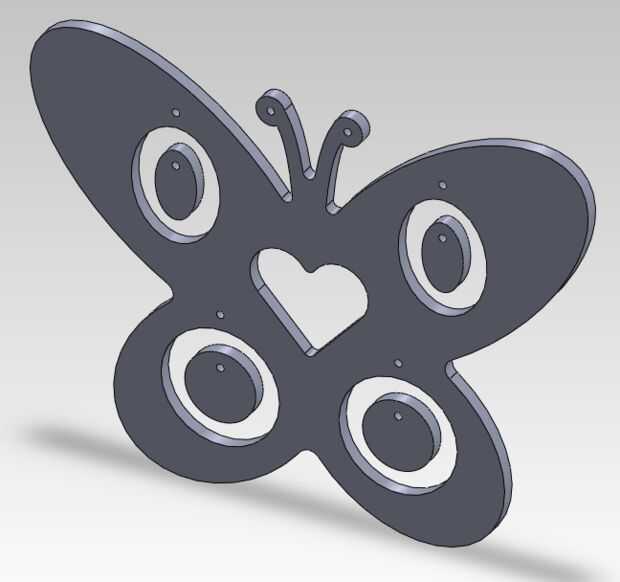

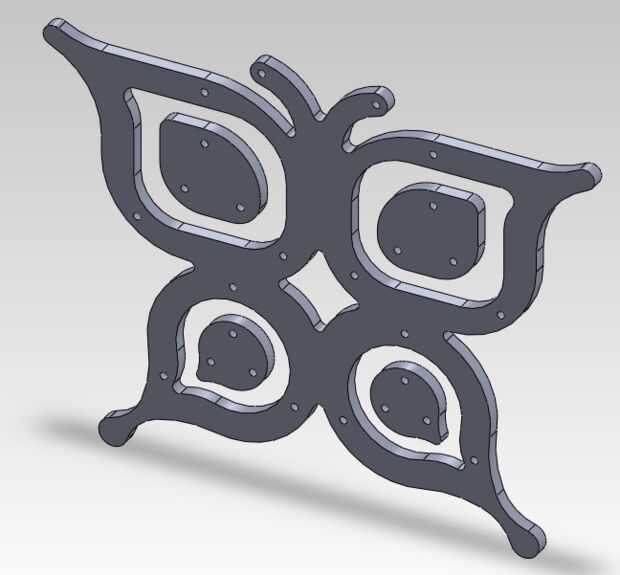

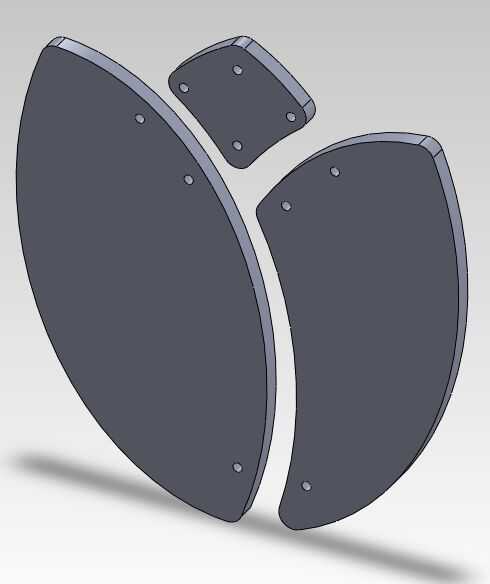

Las imágenes de este paso muestran las partes de Solidworks para todos los componentes que hemos diseñado.
