Motorizados, sonido reaccionando Star Wars en el St modelo de Bandai, con Arduino. (7 / 12 paso)

Paso 7: Integrar el servo en la cabeza

Micro servo

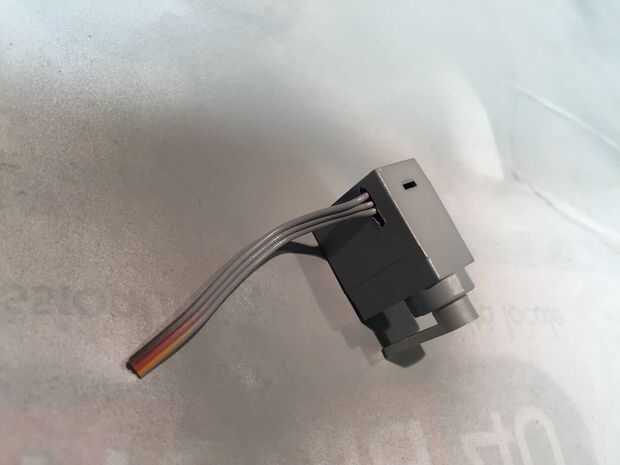

  • Una pequeña modificación tiene que hacerse aquí, en orden a ocultar los cables de servo If no quiere ver los cables de servo desde el "ojo": simplemente Desenrosque la tapa del servo y hacer una caja en el lado derecho del servo, para pasar los cables.

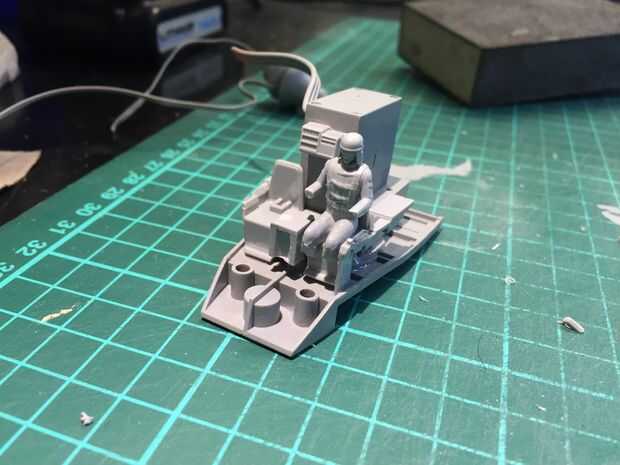

  • También decidí hacer Conecte el servo alguna parte de la cabina
  • Un servo azul dentro de la cabeza de los At-St, no es realmente cool. Pintar! con la cartilla o el color que te gusta.

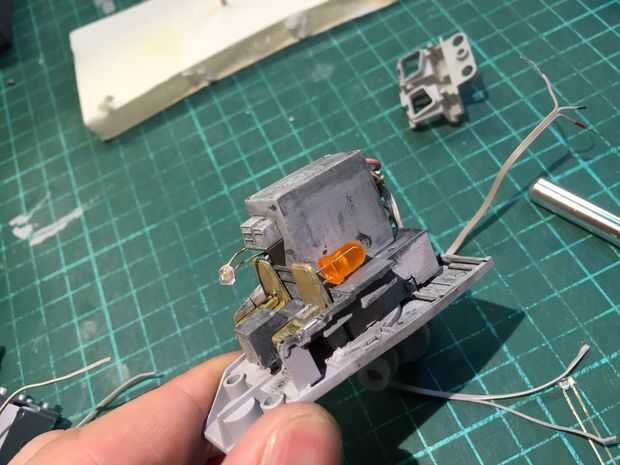

  • Instalar los leds: instalé el blanco cálido led a la derecha del piloto y la naranja led detrás del asiento del piloto. Ver fotos. Al no tener mucho espacio pegué directamente los LEDS en el servo con CA.

Cable de la cabeza

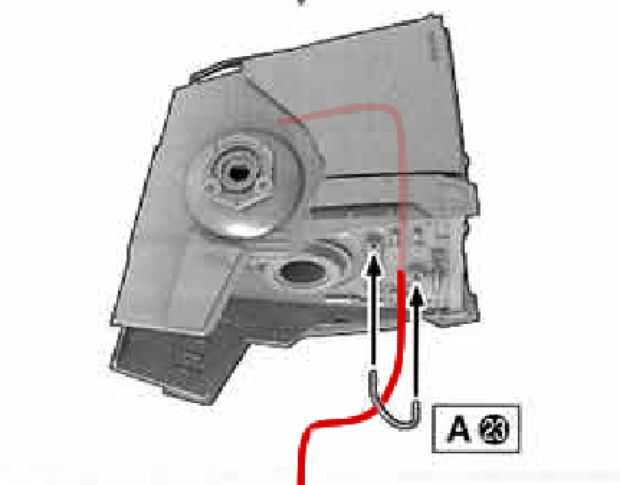

  • Hacer un agujero en el piso principal para obtener nuestro cable dentro.
  • Esta parte mueve mucho por lo que sugiero hacer un lazo largo para dejar todos los grados de movimiento necesarios.
  • Agregue un trozo de manga termocontraíble donde el cable entra en el agujero, para hacerla más fuerte.

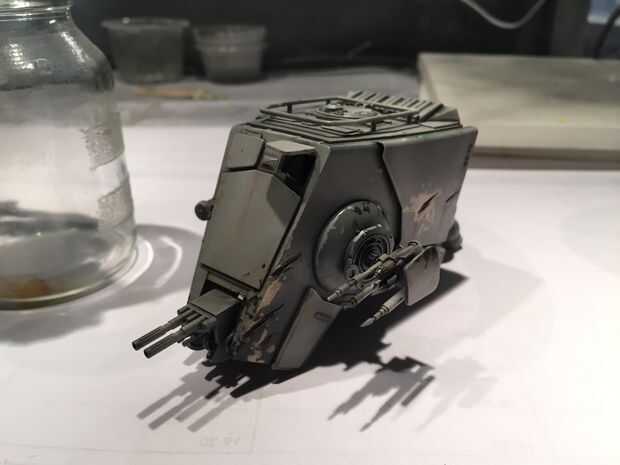

Montar la culata

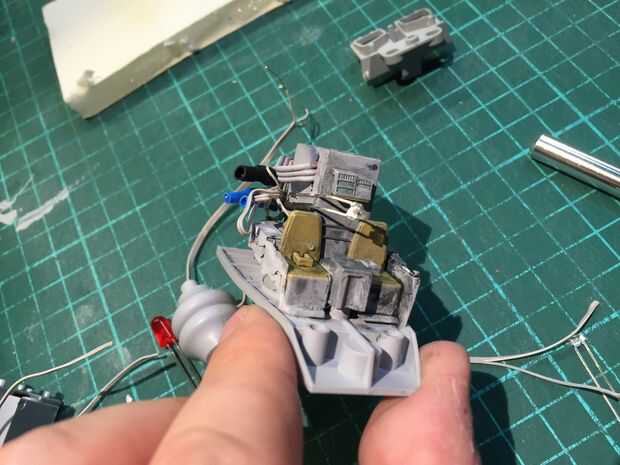

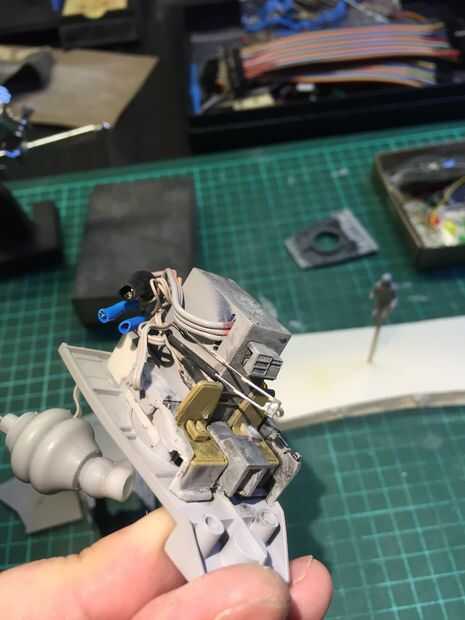

  • Tenemos nuestros 3 cables dentro de la cabeza de los At-St.

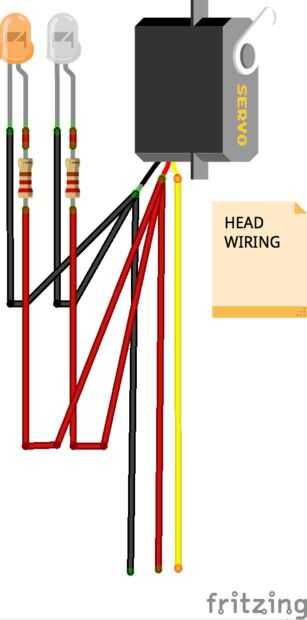

  • Es hora de soldar los cables (ver Fritzing esquemas Pic):
    • LED
    • Resistencia
    • Servo

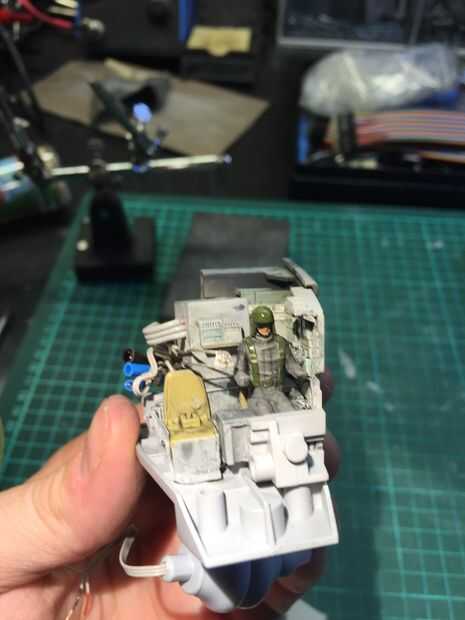

  • Pegar todas las piezas con cemento. Ca de uso si estás pegando piezas pintadas.
  • También pegué la parte superior del servo en la parte 3d con poco CA (Nota: no te preocupes si tienes que reemplazar el servo si se rompen los engranajes (como yo) he conseguido hacerlo quitando los tornillos de la tapa 4...
