Paso 1: Funcionamiento de motor de Stirling
El funcionamiento del motor Stirling se basa en el uso de cambios volumétricos del fluido de trabajo como consecuencia de los cambios de temperatura que esta afectada. Estos cambios volumétricos son debido al desplazamiento del fluido de trabajo entre la zona caliente y zona fría en un cilindro cerrado.

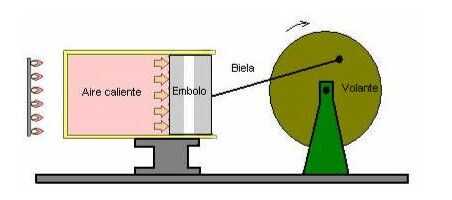

1. Si el aire encerrado en un cilindro y luego calentada, se observa que aumenta la presión dentro del cilindro. Se supone que una de las tapas del cilindro es un pistón y éste es apretado, habrá una expansión del gas y aumentar el volumen interior del cilindro hasta una posición final del émbolo.

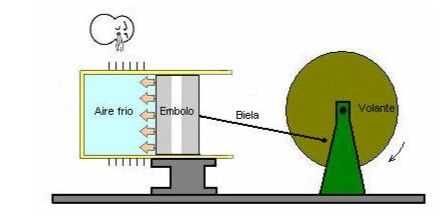

2. Si el mismo cilindro en estado expandido es apagado la presión disminuye, entonces el volumen se contrae y la posición de los pistones vuelve a su estado inicial.
3. Si se repite el proceso del estado 1, pero ahora unir el pistón al cigüeñal y a su vez una rueda, el aumento de la presión fuerza el movimiento del pistón haciendo que el cigüeñal y esto en la rueda, con esto logra el cambio volumétrico se transforma en movimiento.
4. cuando se repite el proceso del estado 2, el pistón vuelva refrescándose rápidamente por el movimiento de la rueda y se produce la disminución de la presión y el volumen.

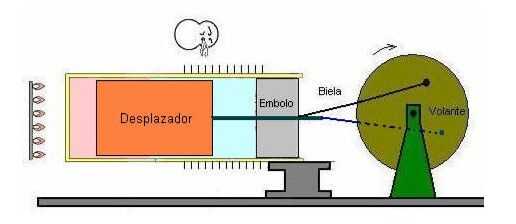

5. si cumple con los procesos 3 y 4 es que un movimiento de desplazamiento de motor monocilíndrico se producirá debido a la expansión del gas durante la compresión y el retorno del pistón a su posición debido a la energía del rueda volante.
Con este principio de funcionamiento del motor Stirling se explican.
