Motor Solar CSS555 (7 / 7 paso)

Paso 7: Modificar el circuito

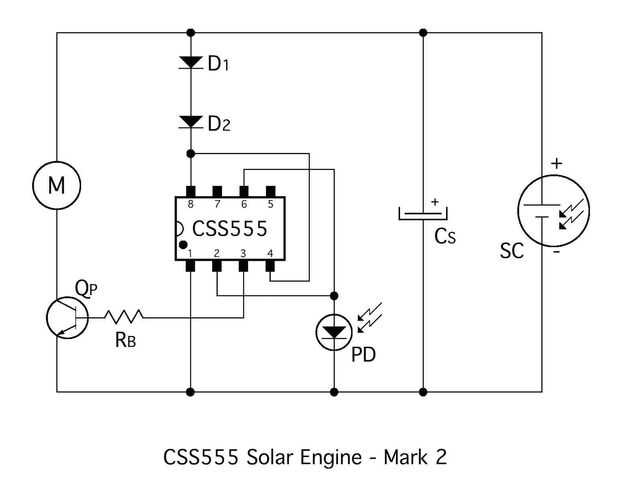

El voltaje máximo de operación del CI CSS555 es 5.5V.  Por lo tanto uno no puede secuencia dos LEDs en serie como entrada a los pines 2 y 6 para funcionar el motor a un voltaje mayor.  Sin embargo, el siguiente truco puede utilizarse en su lugar, que es para alimentar un diodo a través de la viruta o dos o tres. El circuito es el mismo que antes, pero dos diodos 1N914 conectan el chip a la línea de suministro.  La gota a través de los diodos permite permitiría que el voltaje en C_S para ir más alto que el PD.  El Pin3 todavía hace clic encendido y apagado en los niveles de tensión que se ve el chip, tal como lo hacía antes, pero el voltaje suministrado al motor desde el condensador es mayor.

Este circuito fue probado con los siguientes resultados medidos (en luz brillante con un fotodiodo de LED dando 1.42V):

# de diodos encender voltaje vuelta voltaje
0                      4.3                        2.3
1                      4.7                        2.7
2                      5.0                        3.0
3                      5.4                        3.3

Tenga en cuenta que se miden los voltajes listados aquí en el condensador, C_S.  También tenga en cuenta que la caída de tensión en los diodos es inferior a la habitual 0. 6V o porque la corriente por el CSS555 es tan pobre.
