Motor Solar CSS555 (2 / 7 paso)

Paso 2: Construcción de placa perforada

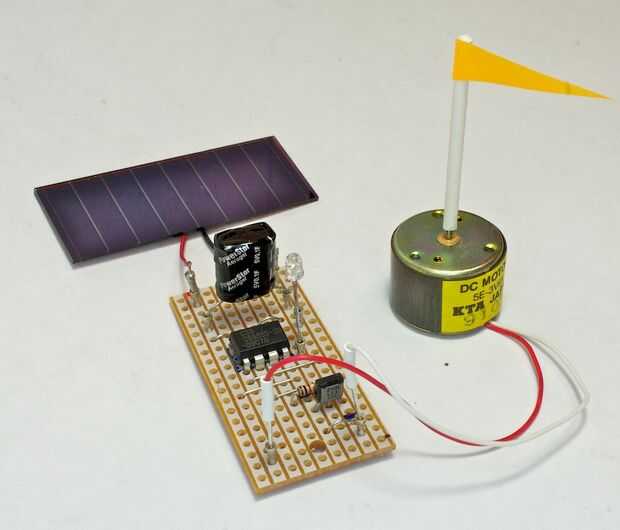

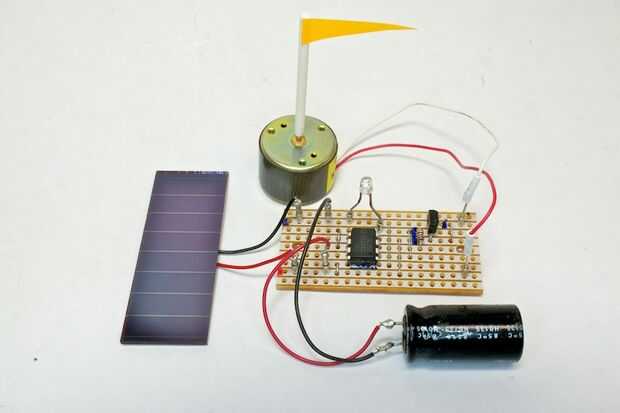

Los componentes principales del motor Solar CSS555 están marcados en esta fotografía.  El chip de CSS555 está disponible en Jameco.com.

La célula solar se muestra aquí es una película delgada sobre vidrio tipo de imagesco.com (#SC-02).  Aunque aparece como una célula al aire libre, funciona muy bien en la luz indirecta y buena sala.   Está clasificada en 5.2V OC y CS 21mA.  Las células calificación como trabajo interior bajo luz fluorescente, como las células de la calculadora.  Lo que las células se utilizan, debe ser capaces de poner hacia fuera un voltio o dos por encima del voltaje de encendido del motor para asegurar una adecuada tasa de carga para el condensador solar.

El motor es un modelo actual baja conveniente para la operación solar.  La resistencia estática de los motores que funcionan con motores solares es en el barrio de 10 ohmios.  Un motor típico "juguete" a ejecutar en una batería o dos debajo de 2 Ohms que es mucho demasiado bajo para este tipo de aplicación; el condensador se descarga a través de un motor de esto antes de que incluso comience a moverse.

El condensador que se muestra es 0,1 faradio 5 voltios.  Este motor solar ha mostrado para trabajar perfectamente con los condensadores de 1000uF hasta 1.0F.  Un requisito para cualquier condensador en cualquier motor solar de baja potencia es que tiene una baja ESR - bajo 1 ohmio.

LEDs más comunes realmente funcionan como fotodiodos, es decir, cuando la luz cae sobre un LED apagado, salidas de voltaje y corriente.   Un LED típico se pone generalmente hacia fuera alrededor de 1,2 voltios de luz brillante, pero que varía entre LEDs con algún ser unas décimas más altas o más bajas.  La corriente de salida de un LED es muy pequeña, pero suficiente para que la alta impedancia de las clavijas de gatillo y el umbral de la CSS555.

Ahora con un LED poner 1.2V, la vuelta de tensión teóricamente sería 3.6V y el apagar de 1.8V.  Con 1.4V el LED, enciende a 4.2V y apagado a 2.1V.  Esto se compara muy bien con voltajes medidos usando una variedad de LEDs: rojo teñido, claro rojo, verde, amarillo, pequeño y grande.

El transistor de salida en este circuito pasa a ser un Mosfet ZVNL110A, pero un transistor 2N3904 ordinario funciona muy bien.

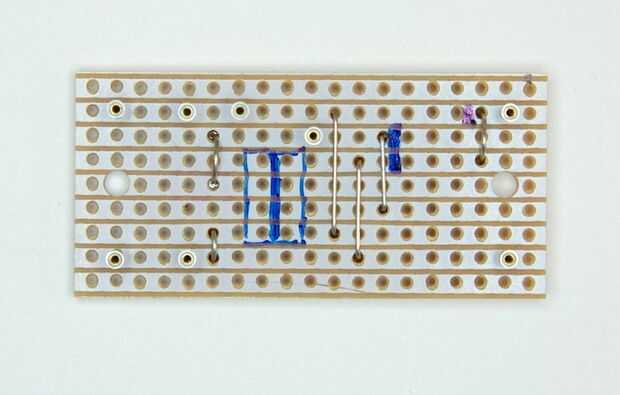

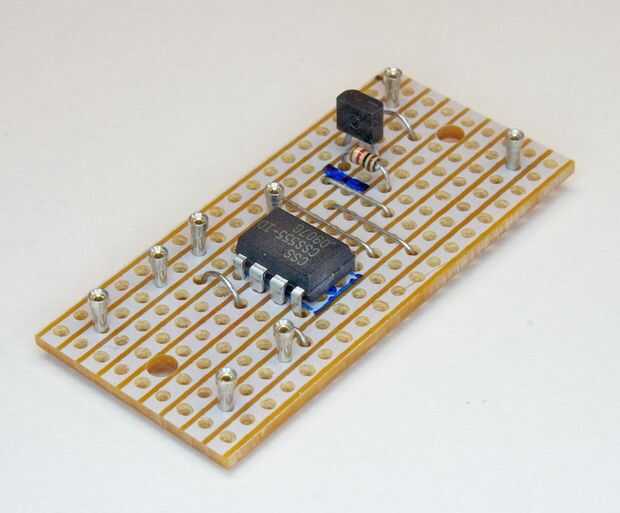

Este circuito se hace en un pequeño trozo de placa perforada.  Algunos de los detalles de construcción son visibles en las fotos que lo acompaña.
