Motor Solar CSS555 (1 / 7 paso)

Paso 1: El circuito básico

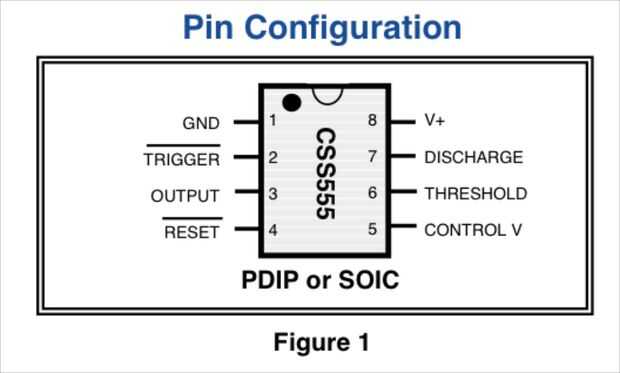

La célula solar SC carga el condensador de almacenamiento C_S y alimenta el IC de CSS555 través de los pines 1 y 8 (el diagrama de pines se incluye a continuación).  El pin 4 es el reset que debe mantenerse alto para permitir la operación de la viruta.  PD es un fotodiodo utilizado como una fuente de tensión constante con un nivel de iluminación fija.

Cuando la tensión en el condensador C_S sube a cerca de 3 veces la de la PD, el Pin 2 es solamente 1/3 de la tensión de alimentación al chip.  En ese caso, el 555 hace que la salida del Pin 3 del chip va alto.  Esto enciende el transistor Q_P y el motor arranca.  R_B es solo hay un resistor de 1 K para limitar la corriente a través de la base de Q_P.  Como el motor continúa funcionando, el voltaje de C_S cae - a menos que la célula solar es lo suficientemente grande o la iluminación lo suficientemente fuerte para mantener la tensión mientras los motores funciona.  La operación de la 555 es tal que 3 Pin ahora se mantendrán altos como la tensión que también alimentada al Pin 6 por el fotodiodo es inferior a 2/3 de la tensión de alimentación al chip.  Así, si el voltaje en los pines 1 y 8 cae a cerca de 3/2 de la tensión de la PD de fotodiodo, el chip apaga 3 Pin, el transistor se corta y el motor se detiene.  El condensador C_S entonces puede cargar otra vez y el ciclo se repite.
