Motor grande - boca Jr. Panavised modificación (5 / 5 paso)

Paso 5: Base de fabricar y montar el tornillo de Banco

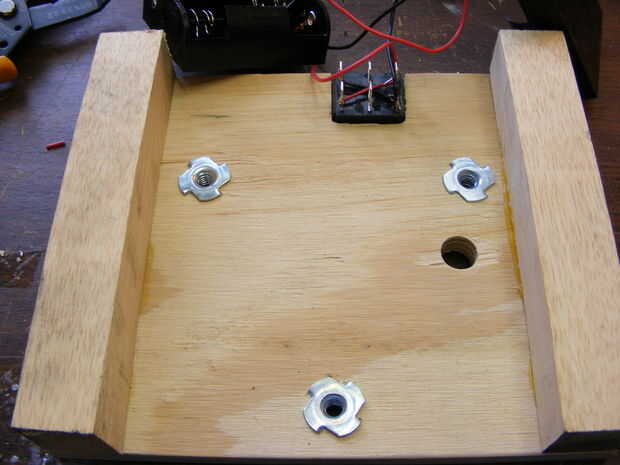

1. hacer la placa base de madera contrachapada de 1/2" por dibujo B (archivo PDF), libra tres tuercas en T en la parte inferior como se muestra y pegamento 1" carriles cuadrados en cada extremo. Opcional - pintar la base.

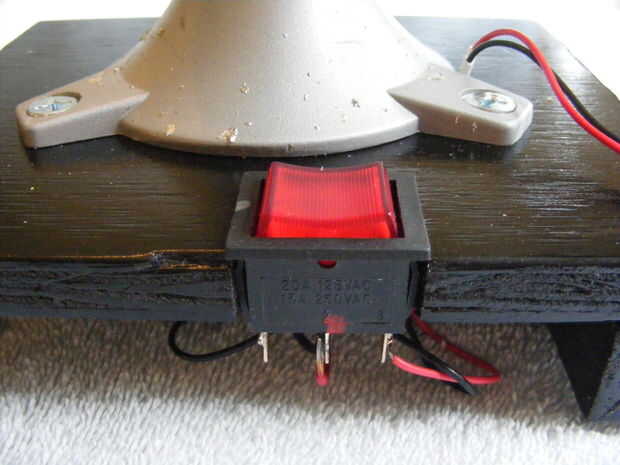

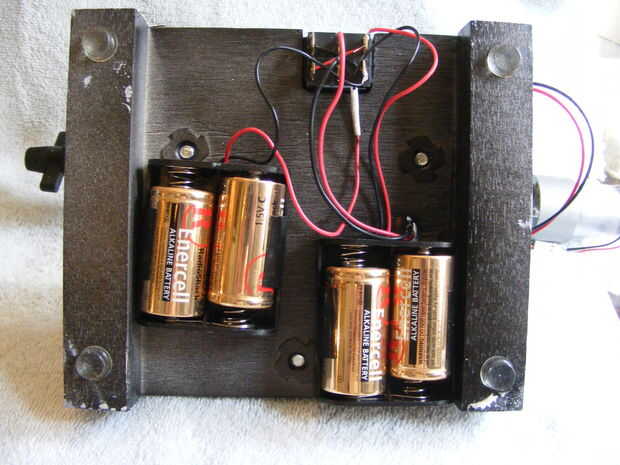

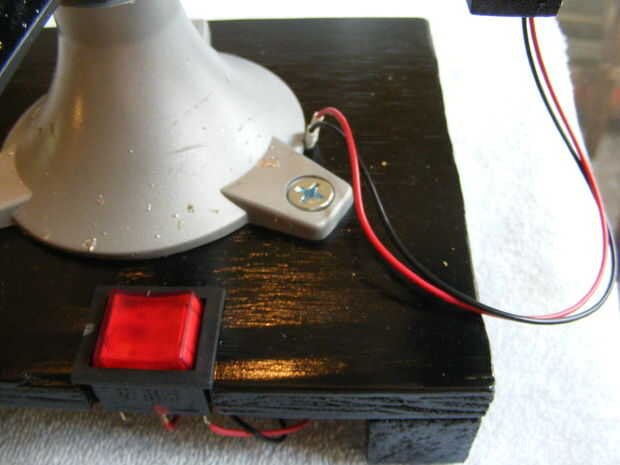

2. Monte los dos portapilas en la parte inferior con tornillos de madera pequeños, deslice el interruptor en su ranura, agotado su orificio de acceso al cable del motor y coloque el tornillo en la base 3, tornillos de cabeza plana de 1/4-20.

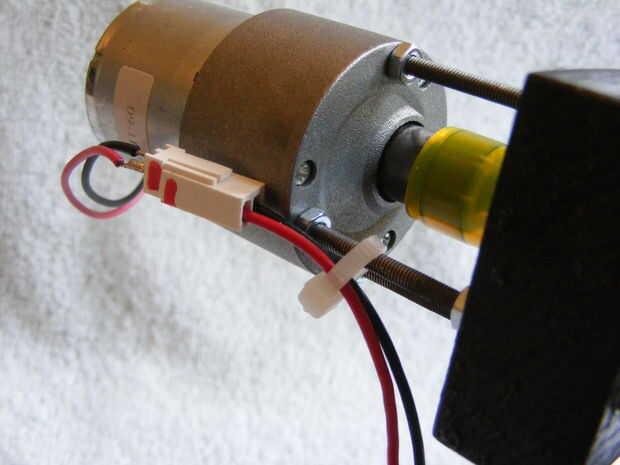

3. Instale las baterías, conectar el cable del motor y asegúrelo con punta pequeña-ty. Pruebe el funcionamiento y si es necesario, cambiar el interruptor alrededor de la ranura.

4. Conecte 4 pies de goma a los dos travesaños.

Eso es todo. ¡ Disfrute!
