Motor grande - boca Jr. Panavised modificación (4 / 5 paso)

Paso 4: Cableado de Motor, baterías y el interruptor DPDT

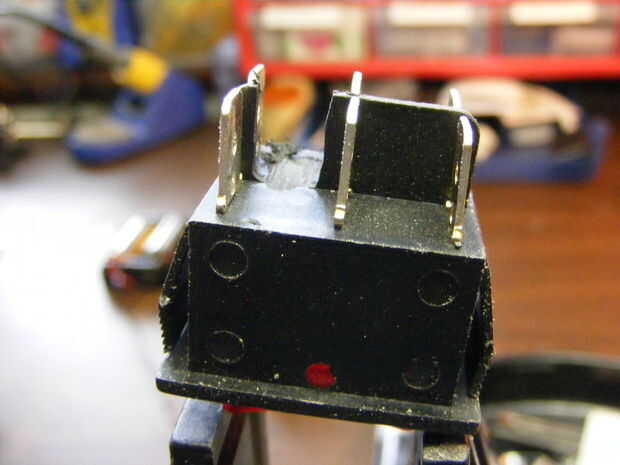

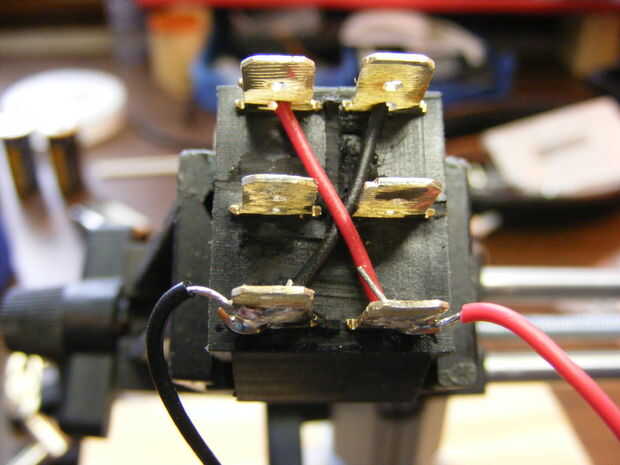

1. hay paredes de barrera de plástico entre las terminales del interruptor que necesitan ser removidas utilizando una Dremel o algo similar de modo que usted puede soldar los cables del patrón de "X" entre superior e inferior pares de terminales. Ver foto.

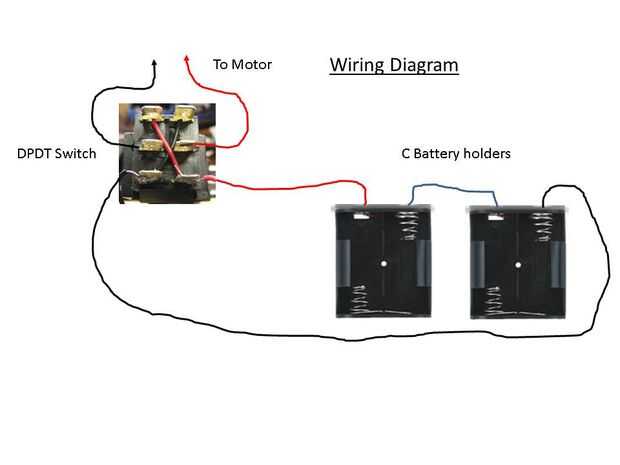

2. Siga el diagrama de cableado para los titulares de la batería y el interruptor de conexión.

3. para la conexión al motor, he usado un caja de basura hombre y par de conector hembra - una mejor opción sería un conector JST ya que eso es lo que el motor viene con ya. Sugiero JST PH batería Cable de extensión - 500mm - Adafruit.com ID: 1131 o similar.

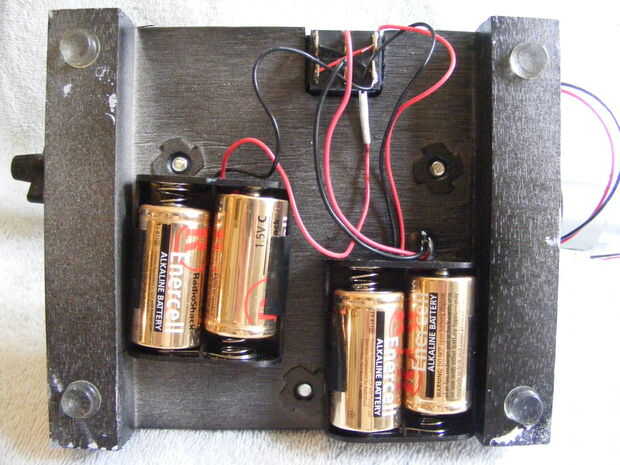

4. Instale las células de 4 C y compruebe el cableado para asegurarse de que el eje de balancín interruptor poderes el motor en ambas direcciones por lo que la prensa puede abrir y cerrar. Nota: usted no tiene que preocuparse acerca de qué lado del interruptor impulsa el motor que manera porque usted puede simplemente gire el interruptor de 180 grados con respecto a la placa base durante el montaje final.
