Paso 5: Aviónica en las rocas
Con el cierre de control cabina todos corte y pintada (y seca), podremos montar los componentes electrónicos y otros componentes que proporcionarán datos de vuelo para nuestro héroe astronauta!

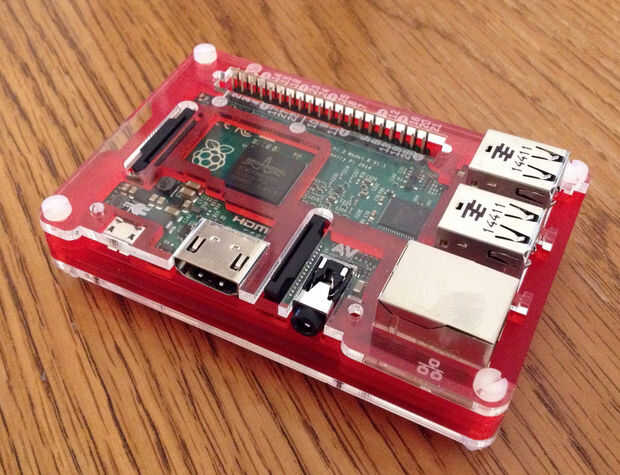

Montara el Pi en un caso plástico capas, parcialmente para protegerlo sino para darme algo para garantizar la Pi a la madera con otros entonces el tablero de circuito pelado, pero sobre todo porque este caso fue el más barato en el momento de espacio permitido para la pantalla de Adafruit.

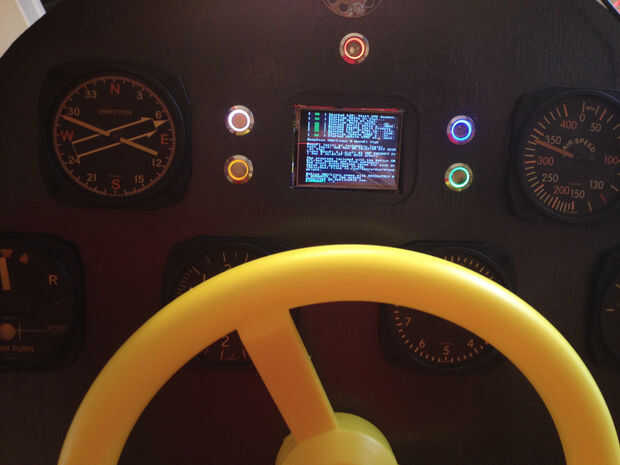

La pantalla de Adafruit 2,8" se sienta encima de la pi, conectada directamente a la cabecera GPIO. La pantalla misma encaja en el orificio de la pantalla que se corta en el paso anterior.

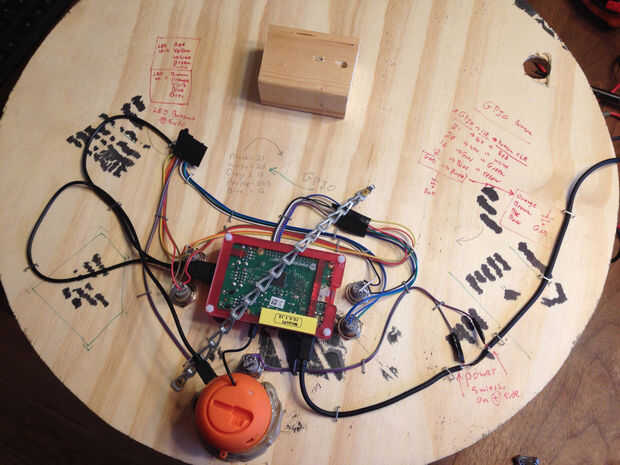

Usé un marcador y escribió sobre el circundante madera donde van y lo hacen para todos los cables, ya que no recuerdo el camino cuando pueda tengo que arreglar algo. Estoy seguro que la NASA hace lo mismo...
Ser seguro anotar los pines GPIO está utilizando para los botones de disparo por lo que puede escribir el código de Python para reflejar esto más tarde, otro tienes que tomar la mampara delantera aparte otra vez a ver (o mucho de ensayo y error GPIO de la interrogación)!
El Pi es alimentado por un cable USB que viene desde el otro extremo del cohete, a través de un conducto apretado líquido, junto con el cable de red.
Asegúrese de poner un pequeño toque de PL en las conexiones para asegurarse de que no pueda soltarse después del hecho.

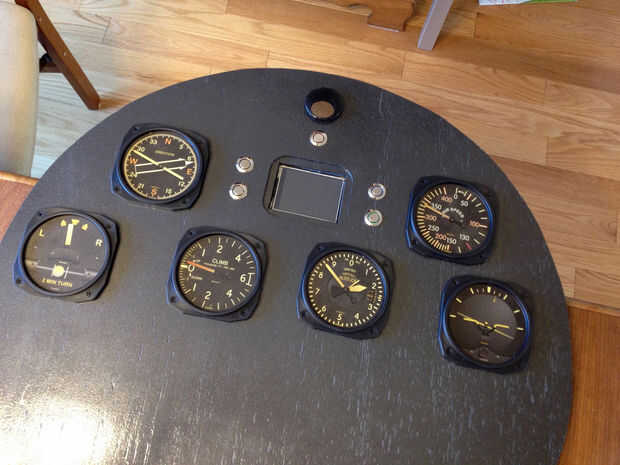

La aviónica es realmente especiales posavasos para pilotos y aficionados de aviones.
La muestra de ellos son realmente un plástico de buena calidad, no las etiquetas engomadas de papel. Fui con el conjunto vintage de 6, pero la empresa hace que muchos diseños diferentes e incluso algunas réplicas de aviones reales específicas.
Además, fueron hechos en Canadá. :)
He quitado la espuma suave forro de cada uno de los prácticos de Costa (de modo que no puede ser rasgadas por manos poco) y medido nivel incluso montaje. Usé pegamento de PL y un montón de pinzas para garantizar los prácticos de Costa de unos pocos a la vez para la mampara.
Sólo se necesita unas horas de tiempo para conseguir una buena articulación fuerte de PL con algo este ligero de curado.

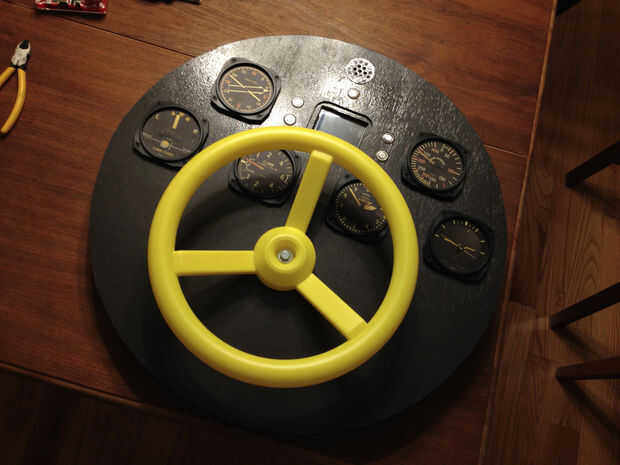

El volante es realmente de un patio al aire libre establecido. Era cerca de $11 en una ferretería.
Podría reciclar una vieja GT tobogán rueda o videojuego vuelo simulador yema demasiado.
El volante fue fácil de instalar, sólo había unido a un bloque de madera de 2 "x 4" a la parte trasera de la cuaderna, perforados a través de la pared y en el bloque con un poco de menos diámetro entonces el centro de montaje tornillo incluido en el volante, ensarta en y probado por hacer girar la rueda y haciendo ruidos de motor cohete despegue.
Otra vez, hacia afuera del manual del ingeniero de Saturno V... BRRRRRRWWWWWWOSH!
La parte final de este paso fue completar la costura alrededor de la pantalla y la madera para la pantalla.

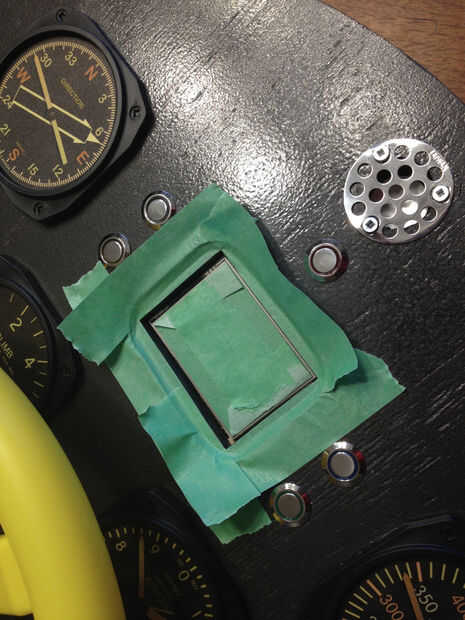

Usé cinta de pintor para crear un espacio uniforme alrededor del borde de la pantalla y el borde ranurado. Usé un tubo de calafateo negro y había alisado con mi dedo. Una vez hecho esto, quité la cinta de pintor, teniendo todos la extensión masilla con él.
Agradable de líneas limpias y ninguna costura fea entre el borde de la pantalla y la madera.
Espere a que el sellador Cure antes de conseguir su corte de acrílico a la barbilla.
Se puede ver un altavoz amplificado naranja en la foto de la parte trasera de la cuaderna. Esto es alimentado mediante el puerto USB de la Pi y obtiene su audio directamente del conector de audio de 3,5 mm de Pi.
Quería una parrilla del altavoz pequeño para poner encima de él en el lado de la buena exhibición de la mampara, pero no pude encontrar una pequeña, por lo que sólo re propuso una cubierta del dren de piso pequeño.
