Paso 4: Agregar una ventana a las interwebs y más allá!
Con el olor a pino recién cortado todavía persistente en el aire del garaje, es momento de crear la pantalla de apertura para nuestra frambuesa Pi con el adjunto Adafruit 2,8" con pantalla táctil y los controles de botón circular 5.
El Pi se concederá a la parte trasera de la madera, mientras que la pantalla táctil se extenderá sobre a medio camino a través de la abertura.
Los botones se sentarán firmemente en los orificios perforados alrededor de la pantalla de Pi y fijados a la madera con su tuerca incluida de la parte trasera.
La pantalla está protegida por una pieza de acrílico transparente personalizado corte de la inserción para quedar al ras con la superficie de la madera usando un poco la barbilla en una fresadora de inmersión.
Mida la pantalla sí mismo (no adjunto circuito por debajo de ella) y marcar las dimensiones de la madera que se quiera. Mina está en el centro superior de la mampara de "consola".

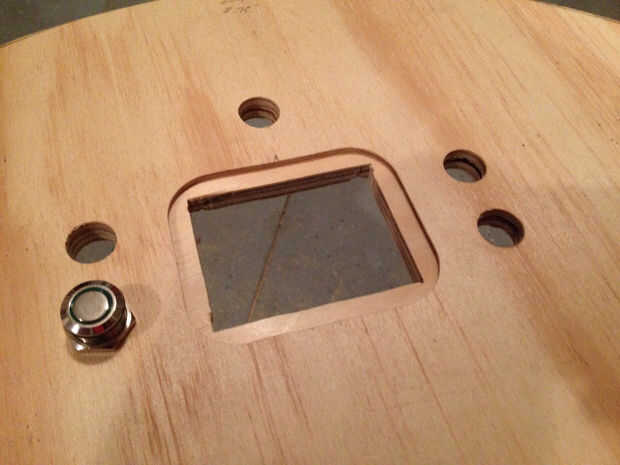

Perforar algunos agujeros y cortar el interior de las marcas de la pantalla.

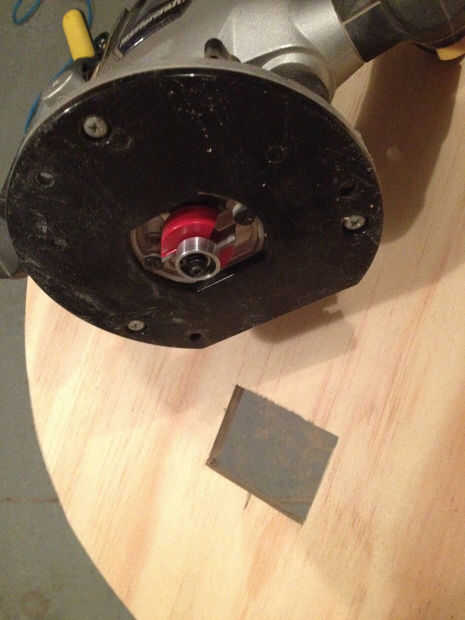

Tengo que comprar un brillante nuevo poco rebajos de Freud con varios tamaños de rodamientos intercambiables para este proyecto (que es de todos modos mi excusa).
Seleccionar el rodamiento a utilizar dependiendo de la cantidad de corte de rebajos te quiere. No necesitaba mucho ya que era sólo tener en algún lugar para que el acrílico adjuntar a.
Ajuste la profundidad de la rebajadora de la zambullida al ancho de la hoja de acrílico que tiene. Así se pone al ras de la madera una vez en el lugar.
Recuerde, las esquinas de la ruta será circular, como es la naturaleza de la broca que gira, así que tendrá que cortar y presentar el acrílico para que coincida con.

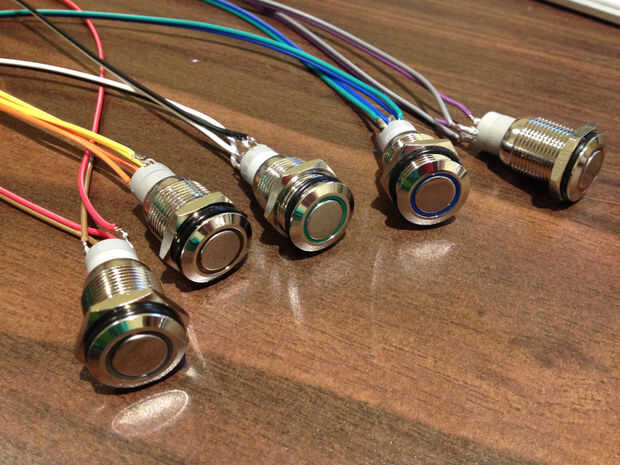

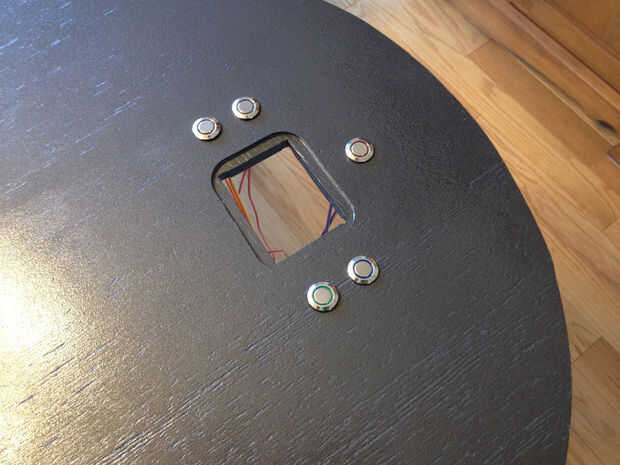

Para los botones, opté por los espacio uniformemente con dos a cada lado de la pantalla. El encendido y apagado interruptor está situado en la parte superior central.
Todos los botones que compré eran del mismo diámetro, por lo que pude medir y marcar el espacio rápidamente y luego los agujeros en la madera con mi taladro.
Funciona el Pi con un paquete de batería de cargador móvil USB equipado situado en la parte trasera del cohete. Reproducir vídeos en una carga completa izquierda funcionó para más de 9 horas seguidas. También hay un conector de Ethernet que se extiende desde la parte posterior hasta el puerto de red en el Pi para hacer fácil a SSH en y cambie los archivos de vídeo.
Usé una longitud de 1" de diámetro líquido apretado conducto eléctrico para correr el cable de USB y el cable de red Cat5e de la parte posterior de la Pi en el frente. El conducto se acabe el mamparo trasero, abajo a la derecha del cohete, entonces en el tabique hermético de control frontal 1" agujeros en la madera. Asegúrese de ahorrarse algunos dolores de cabeza y taladro los dos conducto agujeros antes de pintura y montaje de la electrónica... a diferencia de lo que. jajaja
Recuerde comprobar y asegurarse de que donde va a instalar botones no será de la manera de lo Pi o sus puertos de conexión una vez que todo está conectado a la parte trasera del tablero!
Ahora que todos los cortes y agujeros han sido perforados, es hora de darle un lijado para eliminar las asperezas y luego pintar la madera antes de colocar cualquiera de los componentes electrónicos.
Dar el tiempo suficiente de pintura se seque antes de manipularla. Nada peor que las huellas dactilares en la pintura casi seca (trust me)!
