Paso 3: Identificar el esquema de cableado
Todos tienen por lo menos cinco hilos:
1) tres cables procedentes del alternador de carga de las fases. Generalmente (pero no siempre) el mismo color y no es necesario ser ningún orden en particular. Voy lo a éstos como la "carga de fases".
2) el cable de salida vivo que lleva el poder de la batería. Se une generalmente a la pila, el sostenedor del fusible principal o el solenoide de arranque. Voy lo a esto como el "Live".
3) un cable de tierra. Puede ser confuso porque a menudo se conecta en un revoltijo todo de otros cables pero va eventualmente a una tierra de marco o negativo de la batería. Voy a lo de esto como la "tierra".
4) más (pero no todos) tienen otro cable conectado en el telar que detecta la tensión en la parte de trabajo de las eléctricas. Esto se conecta a un alambre vivo que es después el interruptor de encendido. Tan sólo es vivo cuando la ignición está encendida. Voy lo a esto como el "Conectado en vivo".
Usted notará que algunos parecen tener dos vivo o cables de tierra. Sospecho que esto es un intento deliberado de confundir al mecánico de motos amateur. Tratarlos como un alambre, se alimentan en exactamente el mismo lugar dentro de la unidad.

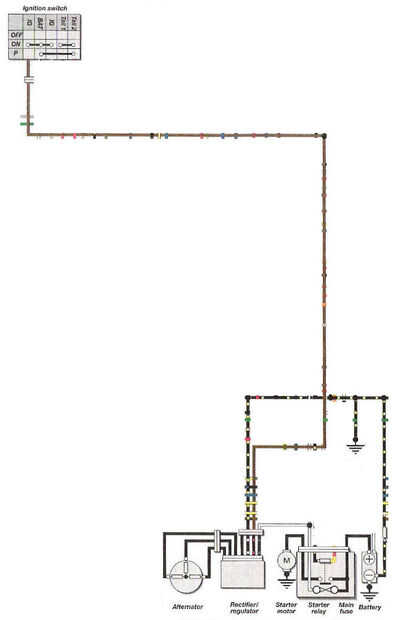

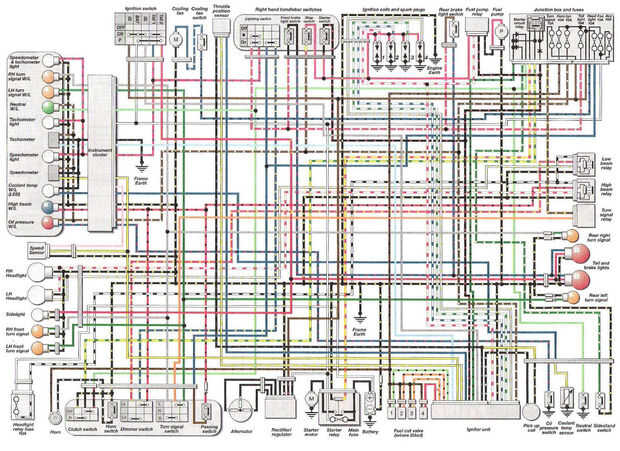

Un esquema puede ser bastante desalentador pero sólo nos interesa una parte muy pequeña de él. En mi ejemplo de una ZX6R, que he unido. Usted verá en la segunda foto, me he borrado todos los bits que no me interesa y se ve todo mucho más manejable.
Primero Localice el alternador. Hay tres cables conectados a él, el otro extremo de ellos está conectado al regulador rectificador. Estas son las fases de carga. En este caso, son todo negro como van en él.
Ahora concentrarse en los restantes dos o tres cables que salen del regulador rectificador. La tierra del alambre en este caso es blanco sobre negro. El hilo se une al fusible principal y es de color azul negro. El cable restante es el vivo. Es y es de color rojo sobre negro.
"No, se me perdió. ¿Cuáles son ésos Honda los?"
Honda utiliza los siguientes colores de alambre:
Fases de carga = amarillo
Vivo = rojo
Tierra = verde
Conecta directo = negro o blanco sobre negro.
