No quiero gastar varios cientos de libras de equipo, por lo tanto, yo estaba feliz de encontrar el siguiente sitio:
http://metku.net/index.html?path=mods/Ring-Light/index_eng
Esto era lo suficientemente simple como para poder construir, hecho de componentes que son fáciles de conseguir.
Necesita lo siguiente:

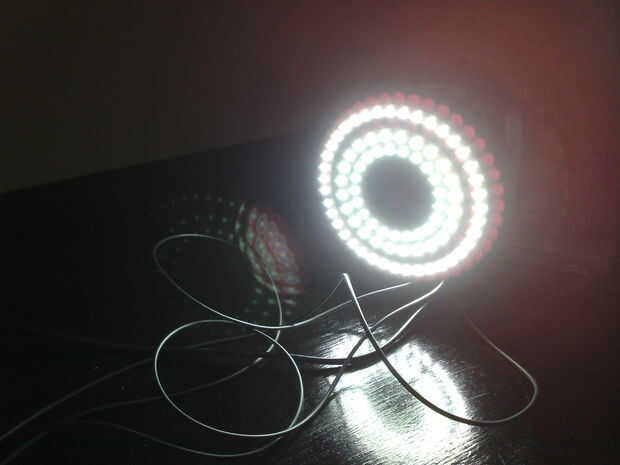

-Ojo del ángulo T10 coche luz blanca LED 21 (70mm de diámetro) de Dealextreme
-Ojo del ángel T10 coche luz blanca LED 24 (90mm de diámetro) de Dealextreme
-Ojo del ángel T10 coche luz blanca LED 39 (120mm de diámetro) de Dealextreme
-Grandes Altoids hierbabuenas de la caja del supermercado local
-La vieja fuente de alimentación portátil "prestada" de trabajo
-3,5 mm estéreo enchufes y toma, cada 3. Utilicé un zócalo que tiene tornillo de montaje, por lo que es fácil de encajar en la caja.
-enchufe de zócalo 2.5mm DC que se adapta a la fuente de alimentación
-Regulador de voltaje fijo de 12V de 1A TS7812
-Pinzas de batería de 9V
-Anillo adaptador, mi ESO de la Canon 300D tiene 58mm anillo
-Un cable

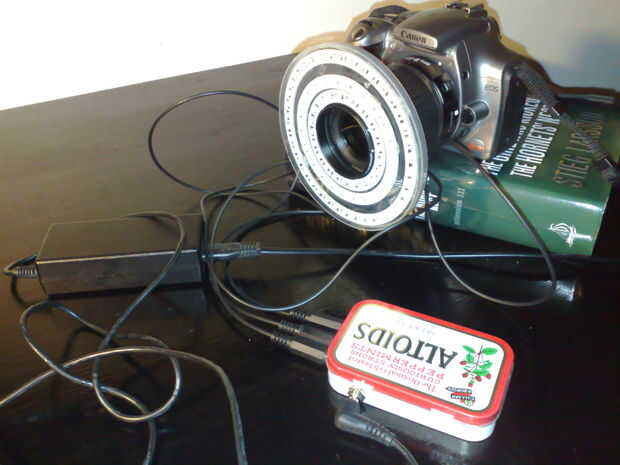

La caja de Altoids es lo suficientemente grande como para dos baterías de 9V que dan suficiente voltaje cuando se conecta en serie. El regulador de voltaje mantiene la tensión en 12V que es necesario para los anillos de LED. En la mayoría de los casos utilizaría la luz del anillo cuando la red está alrededor por lo tanto, opté por la fuente de alimentación externa.
El anillo adaptador que solía montar el anillo de luz es un 58-58 mm anillo reversa adaptador Marco que compré en esta tienda: http://stores.ebay.com/ADPLO. Esto tiene un borde bonito donde podía pegar la base.
Los componentes electrónicos son Maplin o Farnell. No hay nada especial sobre ellos. El regulador de voltaje se calienta durante el uso, especialmente si la "tensión" es alta. Estoy usando un viejo 19,7 V fuente de alimentación portátil. Sólo para estar en el lado seguro puse un pequeño disipador de calor en el regulador de tensión. Tenga en cuenta que en mi la luz del anillo estaba usando el anillo base del jack de 3,5 mm para la tierra y el conector externo de la fuente de alimentación también es de tierra. Estos terminales están conectados a través de la caja y los tornillos de montaje metálico. Así que si su fuente de alimentación tiene el exterior positivo y el interior negativo puede causar corto circuito.
Ver el video de la construcción:
