Como se puede ver en esta entrada de blog desarrolló los fundamentos de este proyecto hace dos años como una alarma / kit de interruptor de apagado de la impresora 3D RepRap... sólo que había montado y que habían fumado!
Desde entonces he tenido placas de circuito impreso que no he hecho nada con hasta ahora! Este instructable le dirá cómo tomar uno de mis PCBs (disponible aquí en eBay) y convertirlo en un humo basado en Arduino / alarma de calor.
Como dije anteriormente, este dispositivo fue originalmente diseñado para controlar una impresora 3D para temperatura o gas (e.g. humo) por encima de cierto umbral, punto en el que la impresora sería impulsado hacia abajo. El circuito consta de un Nano Arduino conectado a un sensor de temperatura y un sensor de gas. Dos LED y un zumbador retroalimentar. El circuito lleva un relé que puede cerrar el circuito PS_ON de fuente de alimentación tipo ATX (o un relé que participa en el circuito de alimentación de la impresora).

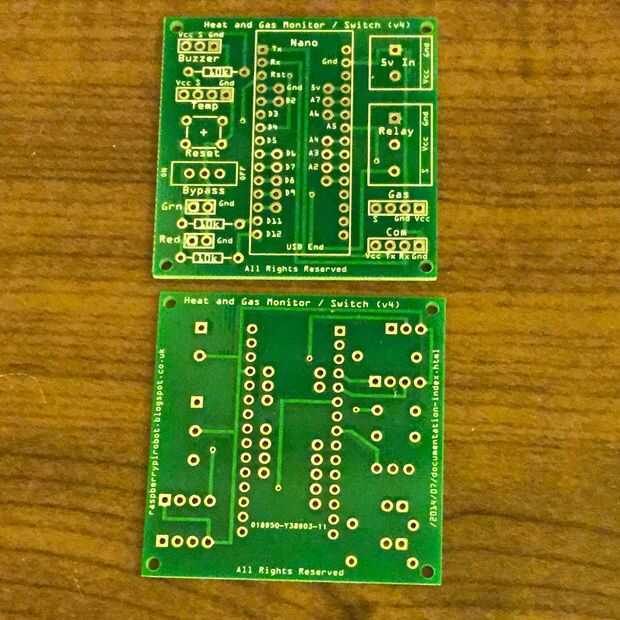

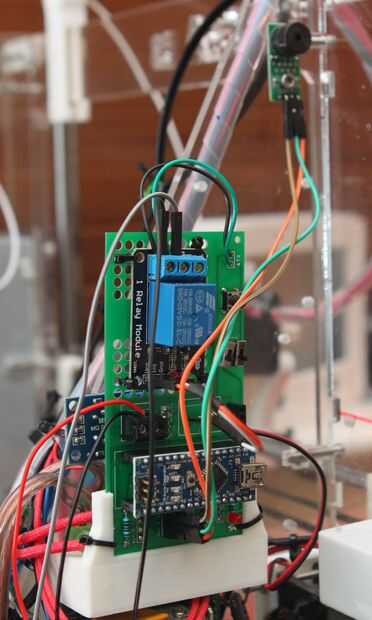

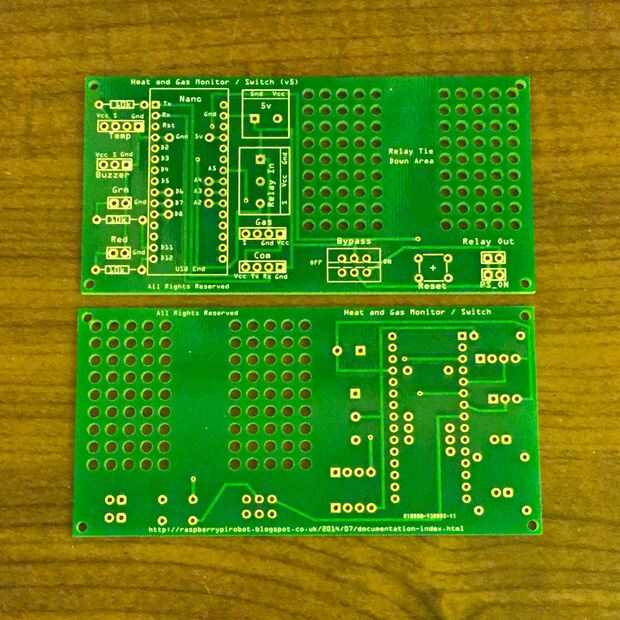

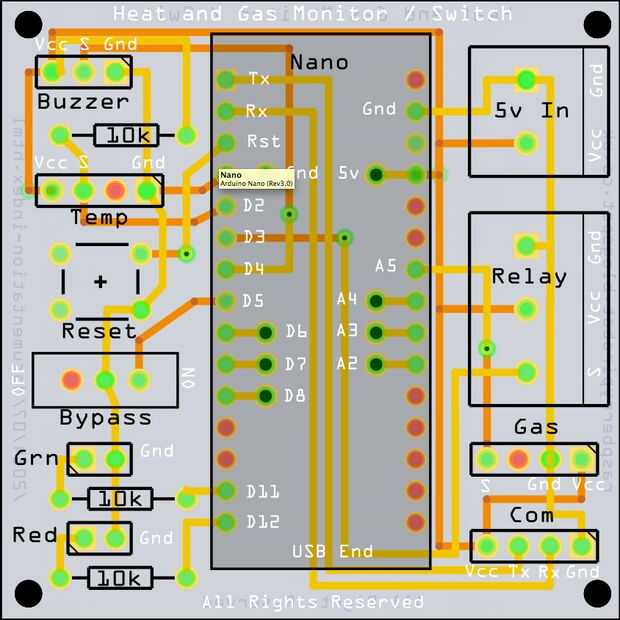

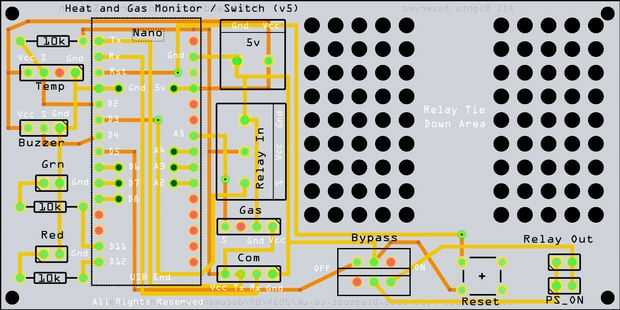

Hay dos tableros diferentes con uno siendo 50x50mm que tendría el relé montado fuera del tablero como se muestra en la foto de arriba. Los dos sensores se montan también fuera del tablero como el zumbador (parte superior derecha de la foto). La configuración del tablero es 50x100mm y tiene espacio para el relé en el PCB. El relé puede ser parte de una potencia de suministro de circuito (DC o AC incluso) pero el PCB está diseñado realmente para ser parte de un circuito PS_ON de fuente de alimentación ATX ya que tiene un interruptor de bypass se puede utilizar para cerrar ese circuito.
Lo PCB también tiene un punto de conexión del puerto serie de Arduino para la salida de información de diagnóstico con el esquema que impulsa al monitor. El monitor fue diseñado para una impresora 3D, pero podría ser utilizado para monitorear cualquier cosa de calor y gas donde debe activarse un relé. Yo MQ-2 sensor de humo pero otros sensores MQ podrían ser utilizados para otros tipos de gas.
DESCARGO DE RESPONSABILIDAD
El PCB que se basa este proyecto se vende AS-es con la asunción que el comprador correctamente será ensamblar el dispositivo, configurar y cargar el software adecuado bosquejo y la voluntad entonces asumir la responsabilidad para su funcionamiento. Si no estás cómodo con el "como-es" naturaleza del PCB puede devolver el producto (a su costo de envío) para un reembolso completo. El vendedor no será responsable de impresiones terminadas por el monitor de disparo como consecuencia de un mal parámetro entrada o cualquier otro mal funcionamiento del monitor. Asimismo el vendedor no será responsable para el monitor que falta una circunstancia de apagado que ocasiona daño ya sea por entrada de parámetro mal o cualquier otro mal funcionamiento del monitor. En ningún caso el vendedor será responsable especial cualquier directo, indirecto, putativo, incidental, consecuentes daños a la propiedad o la vida, que surja de o relacionados con el uso o mal uso de este producto. En ningún caso el vendedor será responsable especial cualquier directo, indirecto, punitivo, incidental, consecuentes daños a la propiedad o la vida, que surja de o relacionados con el uso o mal uso de nuestros productos. -Ver más en: http://injury.findlaw.com/product-liability/are-p...
