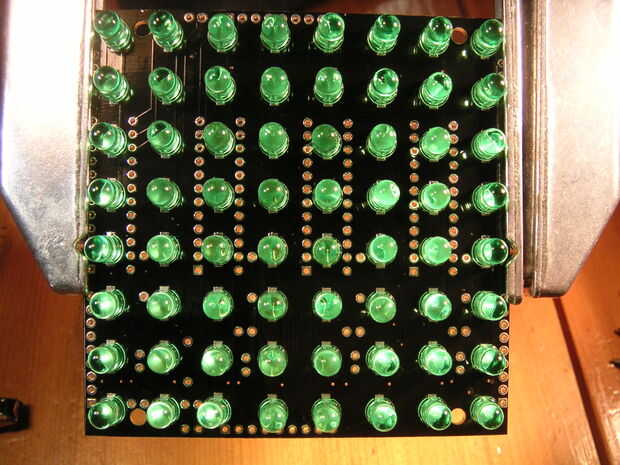

Paso 1: Soldar los LEDs
Preste especial atención a la polaridad de cada LED y asegúrese de que usted no tiene empalmes de la soldadura fría.
Usted estará poniendo zócalos IC sobre varios de los empalmes de la soldadura y, si sale algo mal, hará reparación muy difícil.
Elegí verde LED como el más barato que pude encontrar. Puedes utilizar otros colores, pero ser conscientes de los requerimientos actuales tanto en opciones de resistencia y la fuente de alimentación.

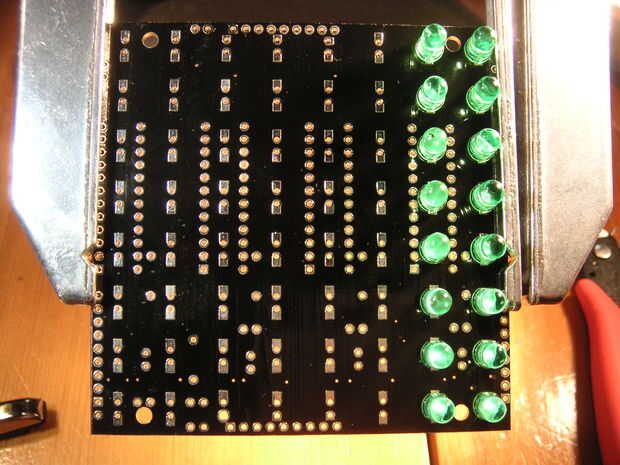

Los LED se colocan en el lado no impreso de la Junta. Tengo delante de mí cuando primero comencé y puse un par de filas en el lado equivocado de la Junta. La soldadura no es diversión!
Moderndevice.com describe el siguiente procedimiento de prueba para los LEDs. Verdad se sabe, sólo fui a través y examinado de cerca los empalmes de la soldadura y la orientación de cada LED antes del siguiente paso. Si usted salta la prueba, tenga en cuenta que usted puede encontrarse con un complicado proyecto de soldadura si algo sale mal.
Pruebas:
En una punta de prueba negra pinza clip de una resistencia de 470-1000 ohm. Conecte el otro extremo de este cable de prueba al lado de tierra de una fuente de alimentación 5-6V. A continuación, conecte un extremo de una punta de prueba del clip de piel de cocodrilo color rojo al positivo + 5V lado de su alimentación. Enganche el otro extremo de este cable rojo, positivo a uno de los "+ 5V" etiquetado como agujeros en el lado de la Junta de 8x8LED. Bucle un trozo de alambre por el orificio y giro atrás en sí mismo, hará un terminal conveniente que a la punta de prueba positiva.
Cuidadosamente usando el extremo de la resistencia de toma de tierra como una punta de prueba, enciende cada LED en orden. Esto se puede hacer convenientemente de las almohadillas que los chips de controlador se montará finalmente.
