Montar el Kit de tablero de 8 x 8 LED (8 / 10 paso)

Paso 8: Las cabeceras de la soldadura

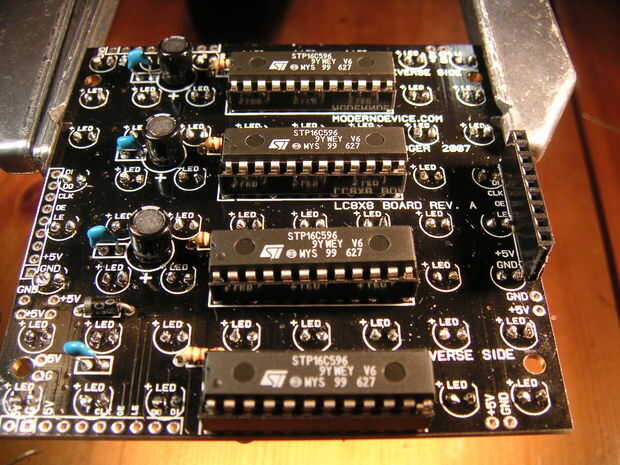

Ya que yo fui piggybacking un BBB soldar las cabeceras para el lado derecho del tablero. Aquí las conexiones son, de superior a inferior, datos hacia fuera (DO), In(DI) datos, reloj (CLK), activar salida (OE), cierre (LE), 2 pines sin usar, volts(+5v) + 5 y masa (GND).

Son capaces de poder un solo tablero de 8 x 8 a través de la BBB. Si desea encadenar juntas, te sugiero leer las instrucciones (ADVERTENCIA de PDF) de la Junta. Usted debe asegurarse de elegir la fuente de alimentación correcta para su proyecto. Puedo atestiguar el hecho de un poder estadístico suficiente matriz mostrará un comportamiento muy errático. Se puede observar un puente de alambre en el BBB en los cuadros en las instrucciones de la Junta. Ignorar el puente a menos que tenga una mayor Reverendo C BBB.
