Montar e instalar su meArm (5 / 9 paso)

Paso 5: Paso 4:安裝左、右臂與底座

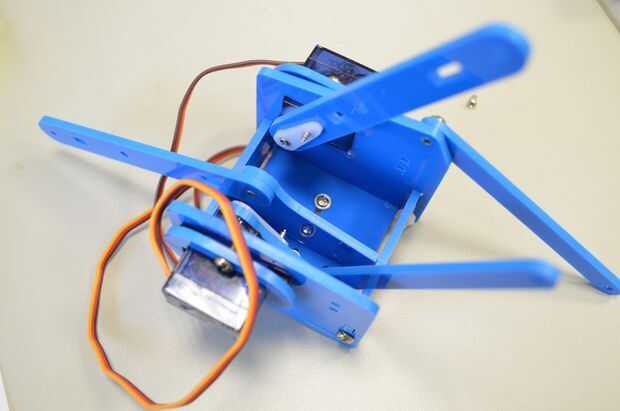

左臂 + 底盤

  1. 左臂側板:12mm螺絲 * 2, 螺帽 * 2。
  2. 底座 (白色馬達轉軸): 攻牙螺絲 * 2。

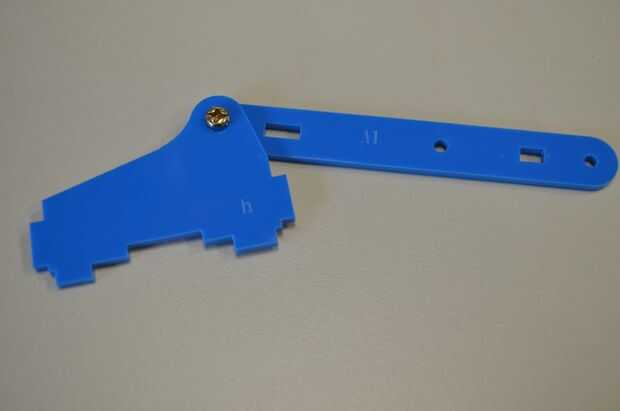

安裝中間手臂支架(A1)

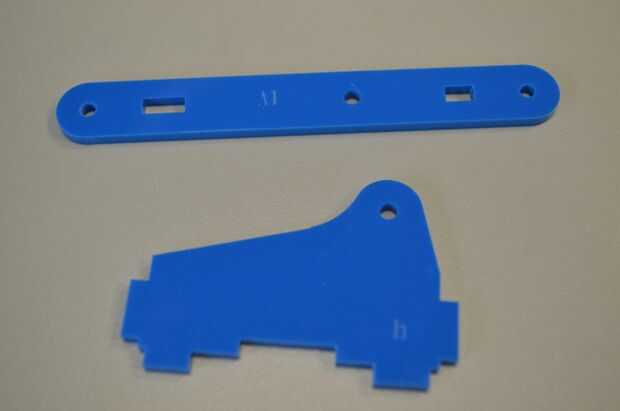

  1. 中間支架 (h) 與手臂主要支架 (A1) 固定:6mm螺絲 * 2。

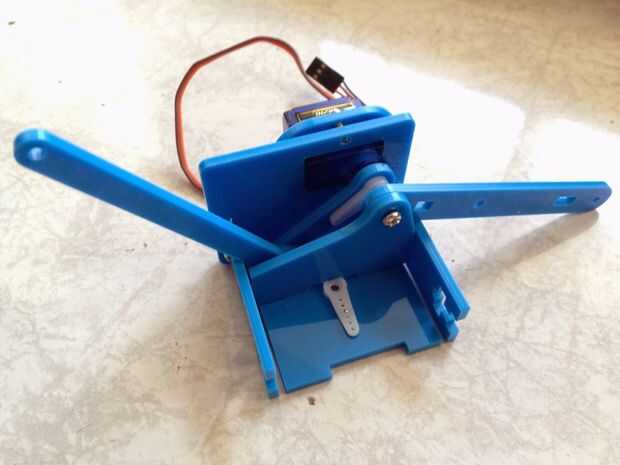

右臂 + 底盤

  1. 右臂側板:12mm螺絲 * 2, 螺帽 * 2。

說明:

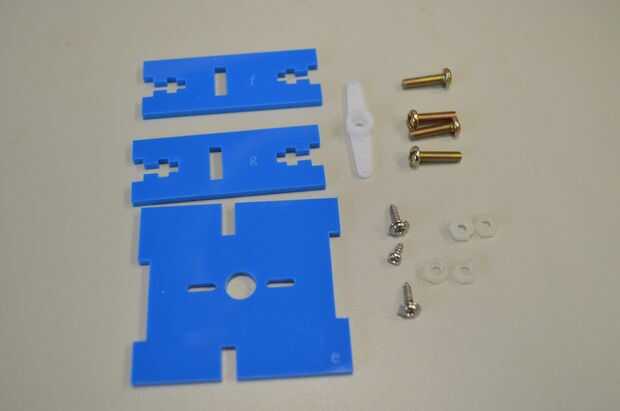

組合左右側板與中間支架 (h), 在組裝過程需要注意方向性, 中間支架位置略偏向左側, 位置的支架固定孔位也是需略偏左側 前後檔板 (g、f), 安裝妥適後才進行螺絲(12mm) 固定。

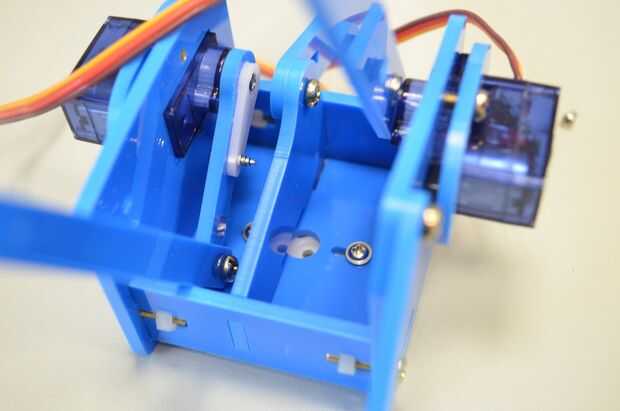

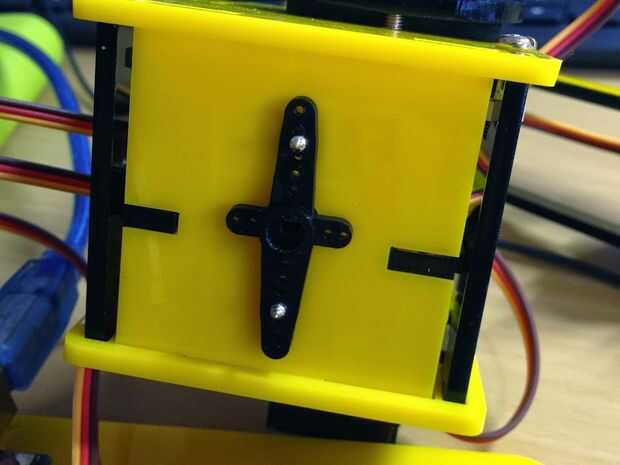

底座的舵機支架, 請安裝於底座下方外側 (如圖五), 可以有效提高手臂轉台高度, 避免手臂卡住, 同時提高維修的便易性。
