Montaje "sabio reloj 2" (basada en Arduino despertador con muchas características extras) (3 / 6 paso)

Paso 3: Conecte la pantalla y encajonar el reloj

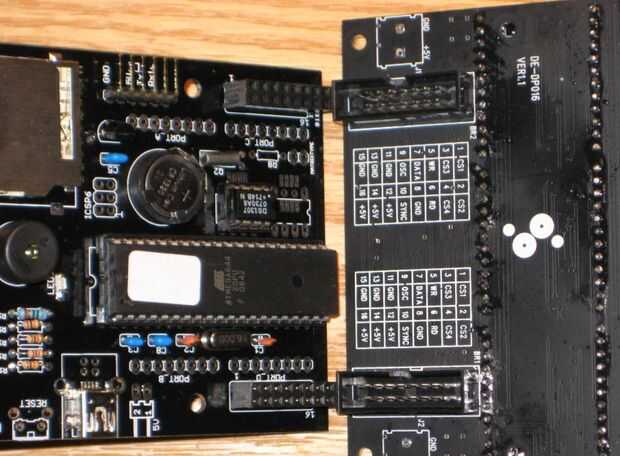

Inserte el recién minted Duino644 en la parte posterior de la pantalla (como en la foto 3.1), asegurándose de que los dos conjuntos de conectores (macho cabeceras en los encabezados del panel y mujer de pantalla en el tablero de Duino644) enchufe el uno al otro. Presione suavemente hasta que los conectores estén totalmente conectados y asegúrese de que los dos tableros son paralelos. Este es el único accesorio entre los dos tableros (no existen sujetadores o tornillos), y estarán protegido por el recinto.

El recinto consta de dos placas de plexiglás, intercalando los dos tableros (Duino644 y la pantalla). Estas placas son mantener en su lugar con atornillada-juntas espaciadores (tornillos y tuercas).

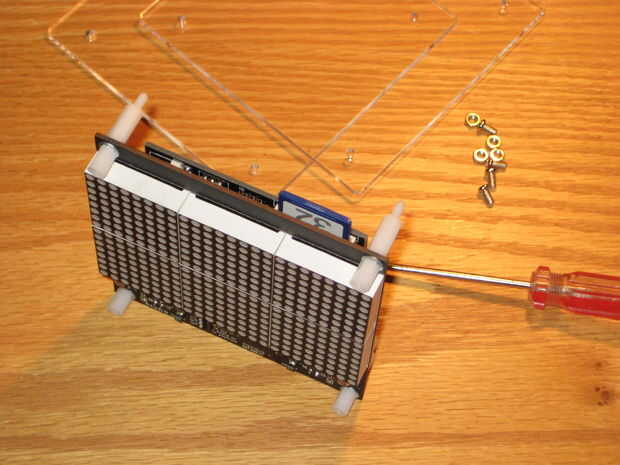

Vamos a proceder a colocar a los espaciadores de nylon blanco (separadores) en ambos lados de la pantalla, en los cuatro orificios en las esquinas. Los separadores más cortos ir delante de la pantalla, que ya se atornillan en la parte trasera (como se muestra en foto 3.2). Nota las arandelas con los distanciadores cortos, crean un pequeño espacio entre el panel frontal de plexiglás y la exhibición de LED, por lo que no tocan.

Después de que los separadores estén apretados, coloque el tornillo en la placa frontal de plexiglás e ir a la placa trasera. Apriete todos los tornillos y las tuercas mientras el recinto se encuentra sobre una superficie horizontal (mesa), para asegurarse de que la Asamblea es robusto y no hay ninguna torsión.

Después preparamos la tarjeta SD, debemos estar dispuestos a probar el reloj.
