Montaje "sabio reloj 2" (basada en Arduino despertador con muchas características extras) (1 / 6 paso)

Paso 1: Contenido del kit de Duino644

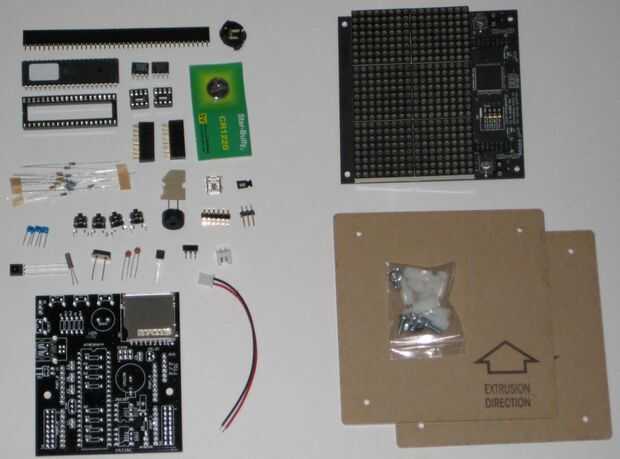

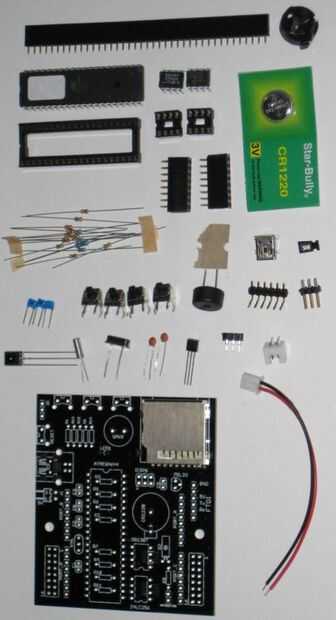

Duino644 kit contiene los siguientes componentes:
-PCB con el zócalo de la tarjeta SD soldado
-Chip ATmega644 y zócalo de 40 pines
-Chip DS1307 (controlador de tiempo real) en paquete de la inmersión de 8 pines y un zócalo de 8 pines
-Chip EEPROM 24LC256 en paquete DIP de 8 pines y un zócalo de 8 pines;
-CR1220 pila de moneda pequeña y su soporte de plástico;
-Cristal 16MHz y dos condensadores de 22pF;
-Cristal de 32768 Hz;
-micro altavoz;
-los interruptores micro rectángulo (4 piezas);
-USB miniB conector;
-2 x 8-pin hembra encabezados (2 piezas);
-LED azul de alta intensidad en 1206 paquete;
-40 femenina pines;
-Regulador de voltaje L78L33;
-JST energía 2-pin conector y enchufe 2 pines JST con cable;
-receptor infrarrojo IC y conector de 3 pines;
-6 ángulo recto masculino pines (para conector FTDI);
-10K resistencias (10 piezas);
-4K 7 resistencias (3 piezas);
-75R resistencia;
-condensadores de desacoplamiento de 100nF (3 piezas);
-2 x 3 hombre pines (para el conector de ICSP).

Una vez que comprobamos que tenemos todos los componentes listos, podemos proceder a soldar.
