Montaje "sabio reloj 2" (basada en Arduino despertador con muchas características extras) (2 / 6 paso)

Paso 2: Junta de Duino644 de soldadura

Aunque no se recomienda como un kit de inicio, Duino644 debería ser relativamente fácil soldar.
Sólo dos componentes requieren alguna experiencia en soldadura (buenos ojos y mano firme) porque son en superficie: una es el conector USB miniB, un componente pasivo bastante robusto, que puede tomar una gran cantidad de calor, y el otro es el LED azul de la terminal 2, en (de la) paquete SMD más grande.

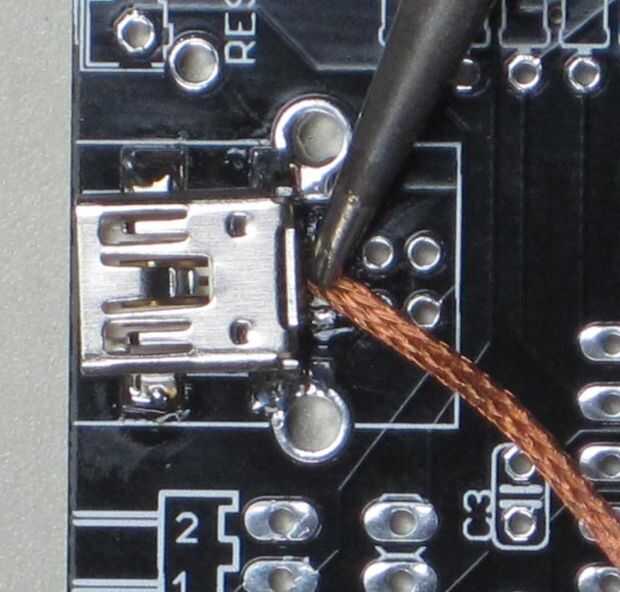

1. (Foto 2.1) vamos a empezar con el conector USB miniB. Posición para que los 2 topes de plástico ir en sus respectivos orificios en la placa y el conector se encuentra más cercano a la Junta. La soldadura de las cuatro "orejas" laterales para sujetarla en su lugar y continuar con las clavijas de 5 conexión. Use una lupa para asegurarse de que no hay puentes de soldadura quedan entre los. Para quitar los posibles puentes, usar mecha de soldadura. Tómese su tiempo, no es (como) un componente sensible a la temperatura.

2. a continuación, se suelda la resistencia de 75 ohmios (púrpura, verde, negro, oro, marrón) en su lugar, marcada R14.

3. vamos a aplicar la experiencia adquirida para soldar el conector SMD, el LED. Orientación de este componente es importante, por lo que debe estar correctamente colocada. El cátodo (terminal negativo) de lo LED está marcado con un punto verde (lupa definitivamente ayuda aquí). En el PCB, el cátodo está marcado con 3 puntos. Fundir alguna soldadura en la almohadilla del cátodo, entonces coloque el cátodo de los LEDs sobre que el acolchado y soldadura con el blob existente. Luego de la soldadura de la almohadilla del ánodo.

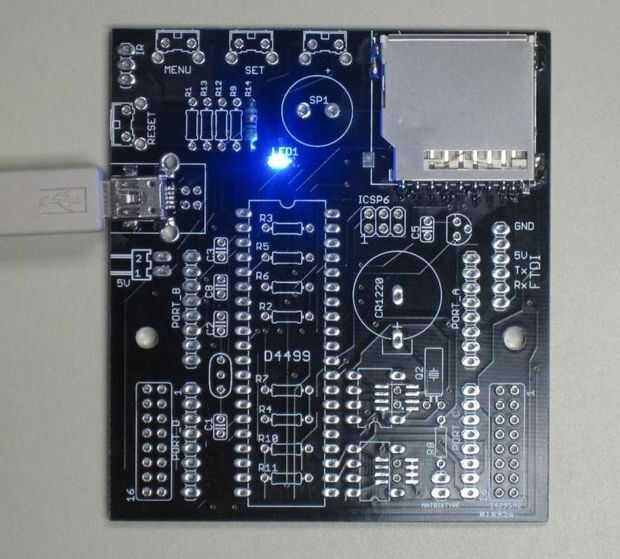

3. (Foto 2.2) en este punto realizamos una primera inspección, para asegurarse de que la Junta obtiene energía del USB. Simplemente conecte el cable USB y el LED debe quedar azul brillante. Tenemos encendido!

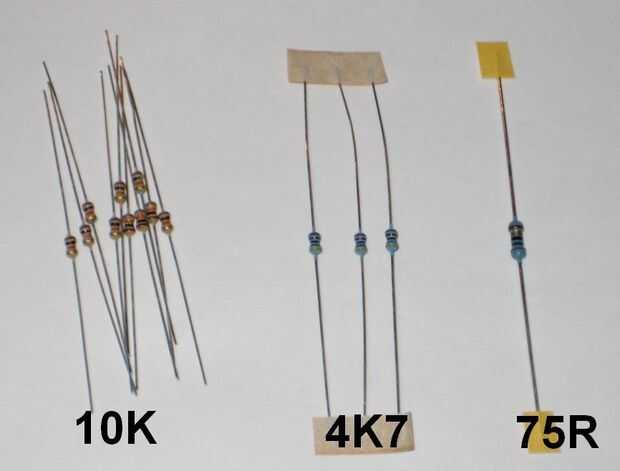

4. a continuación se suelde las resistencias. Iniciar con los tres de 4 K 7 resistencias (amarillo, morado, negro, marrón, marrón): R5, R6, R7 (la orientación no es importante). Luego colocar y soldar las restantes resistencias de 10K (marrón, negro, naranja, oro): R1, R2, R3, R4, R8, R9, R10, R11, R12, R13.

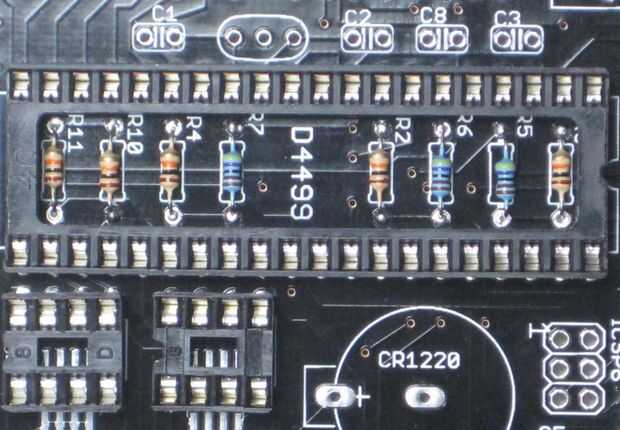

5. (Foto 2.3) a continuación, colocar y soldar los zócalos IC, a partir de la uno grande de 40 pines y continuando con los 2 pequeños de 8 pines. Preste atención a la posición de las tomas para que sus muescas coincidan con los de la serigrafía. Más tarde esto le ayudará a insertar correctamente los circuitos integrados propios.

6. soldadura de los dos cristales en los lugares marcan "XTAL" y "Q2", respectivamente (su orientación no es importante).

7. soldar los condensadores de 22pF (coloreada naranja) en sus lugares, marcados C1 y C2 (la orientación no es importante).

8. soldar los tres disociación 100nF los condensadores (coloreada azul) en sus lugares, marcados C3, C5, C8 (orientación no es importante).

9. colocar y soldar el soporte de plástico de la batería en su posición marcada, luego insertar la batería de la moneda en el soporte (polo positivo frente a la Junta, negativa hacia arriba).

10. Insertar y soldar los headers hembra dos 2 x 8 en sus posiciones marcadas (esquinas inferiores del tablero). Estos son los conectores en el panel de visualización.

11. cuatro microinterruptores (botones) en sus posiciones marcadas de la soldadura:
-tres ir en la parte superior de la Junta y son utilizados por la funcionalidad de reloj (fijar alarma, acceso a menús etc.);
-uno va en el lado izquierdo del tablero y el botón reset.

12. el micro altavoz en su lugar marcado en la parte superior de la Junta de la soldadura (la orientación no es importante).

13. Suelde la cabecera hembra de 3 pines en la esquina superior izquierda del tablero (IR marcada). Se trata de la toma para el receptor de infrarrojos. Inserte el receptor IR en el conector hacia el interior de la Junta. Luego doblar sus terminales 90 grados, por lo que termina hacia arriba (en la línea de la TV con control remoto).

14. colocar la viruta de regulador de voltaje L78L33, teniendo cuidado de que su orientación coincide con el de la serigrafía.

15. el encabezado masculino derecho-anguloso de 6 pines en el lugar marcado FTDI de la soldadura.

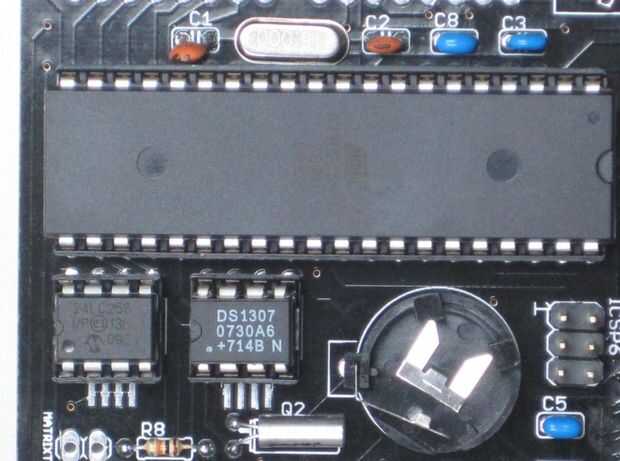

16. (Foto 2.4) insertar los circuitos integrados en sus zócalos respectivos, prestando especial atención a su orientación. El gran chip ATmega644 tiene la muesca hacia la parte superior de la Junta. Las otras dos pequeñas virutas tienen las muescas hacia la parte inferior del tablero. DS1307 debe ser lugar de la toma de corriente cerca de la batería de la moneda. 24LC256 debe colocarse en su toma de corriente cerca del borde inferior de la Junta, como está marcado.

En este punto, el tablero del microcontrolador Duino644 está armada y lista para probar (o uso).

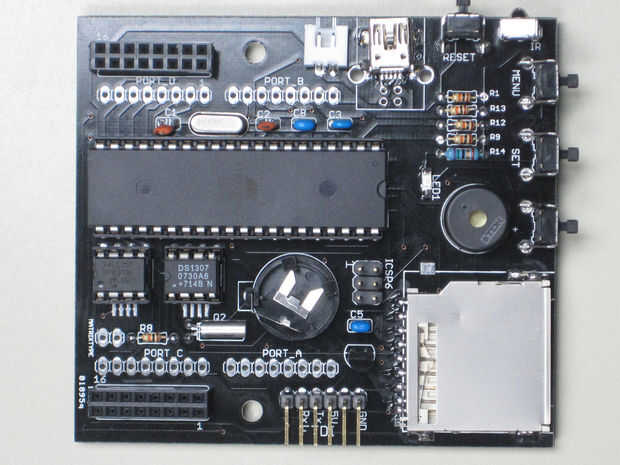

Sería como la de la foto 2,5.

A continuación tapará la tablilla

A continuación, se programa el chip ATmega644 con el último esbozo de Reloj sabio , mediante el IDE de Arduino.
