Montaje de un tablero de Triple Sensor (6 / 8 paso)

Paso 6: Añadir el conector triple

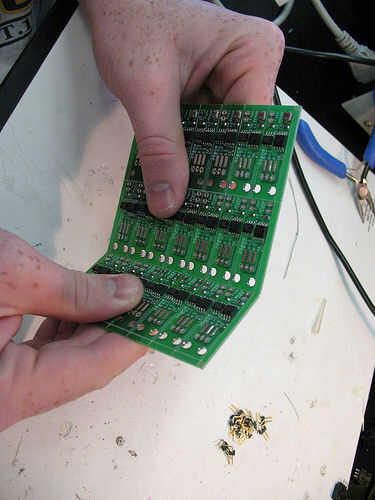

Antes de agregar los conectores de triple y doble, podría ser una buena idea para romper el grupo de tablas en filas (fotografiadas abajo).  No rompen las placas de sensor individual, sin embargo - dejando en filas hace más fácil mantener el sensor doble recta al soldar en el paso siguiente.

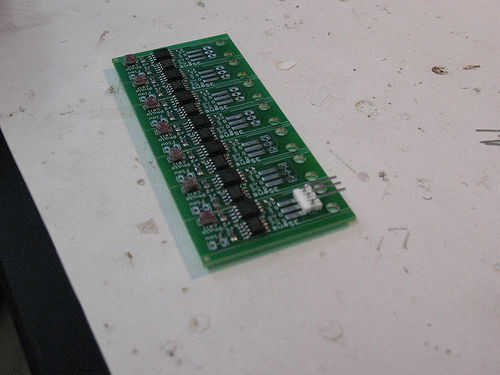

Coloque el conector de tres puntas en los tres agujeros como se muestra en la figura 2.  La pieza debe ajustar y mantener en su lugar para hacer la soldadura fácil.  Debido a esto, puede ajustar una fila entera de conectores en su lugar y soldarlos consecutivamente.

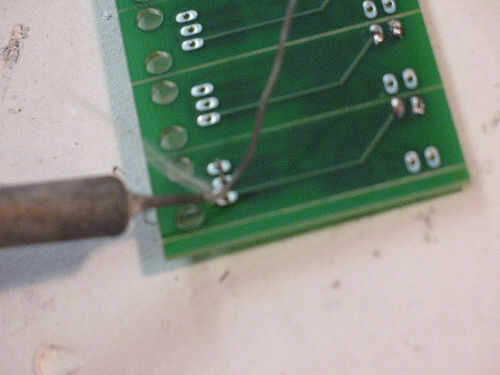

Entregar las placas y soldadura los tres pernos que se pegan a través de la Junta a los anillos metálicos alrededor de los orificios (Figura 3).  Como en el paso anterior (5), forma un cono de soldadura alrededor del perno.  Sin embargo, no hay nada que recorte después de soldar con estas piezas.
