Montaje de un tablero de Triple Sensor (1 / 8 paso)

Paso 1: Preparación para soldadura pegar

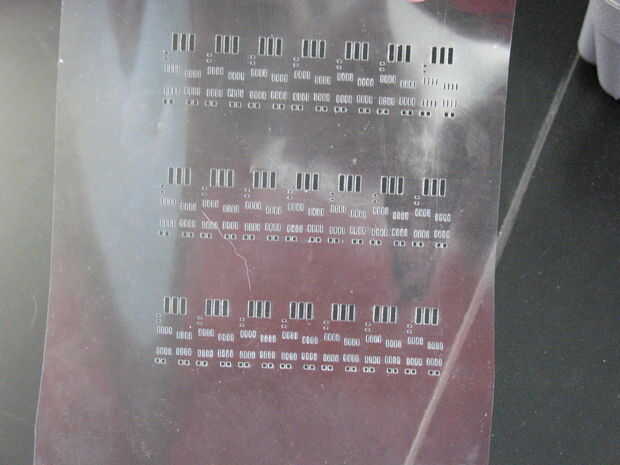

El primer paso en el montaje de la Junta del sensor es extender pasta de soldadura en las almohadillas donde se añadirán los pedazos más pequeños.  Para ello, utilizaremos una plantilla (mostrada abajo).

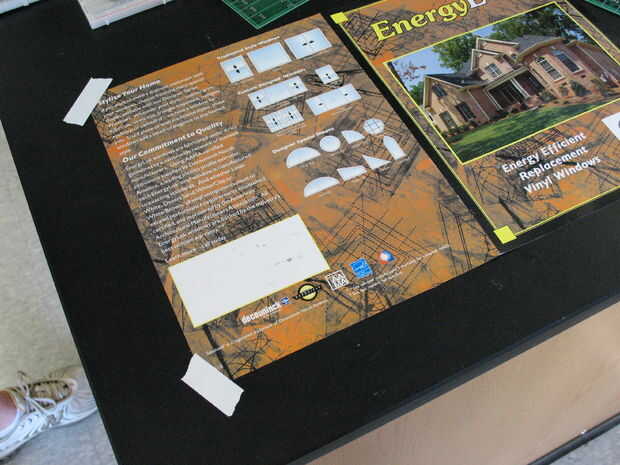

La primera cinta a una revista u otra superficie de chatarra en.

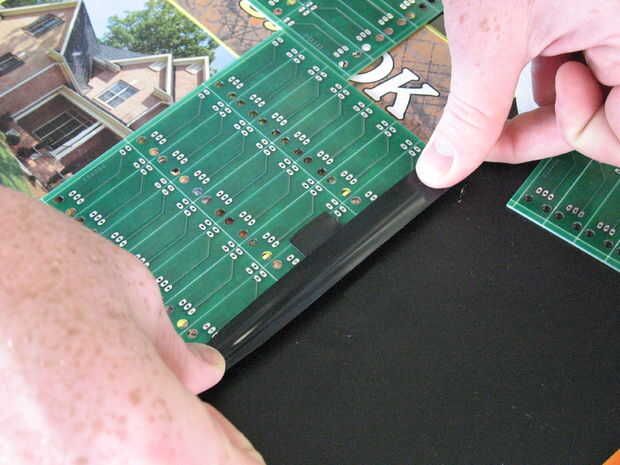

Cinta siguiente, dos grupos de sensores en un ángulo recto.  Estas placas de guía le ayudará a mantener en su lugar el grupo de placas que se soldar pegar.

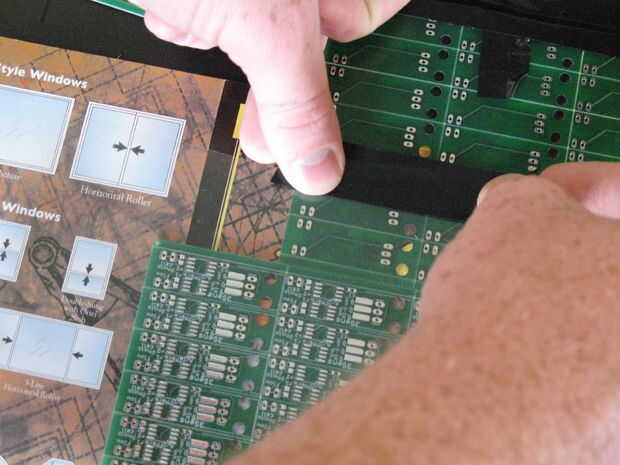

Deslice las placas de sensor a soldar en la esquina formada por la cinta hacia abajo la guía consejos.

* Aviso de que en las fotos se muestra, estamos soldadura Pegar y ensamblar un grupo de 21 placas de sensor. En cualquier momento, puede romper aparte las tablas si quiere montar menos o si crees que un paso puede ser más fácil con las placas de separación.

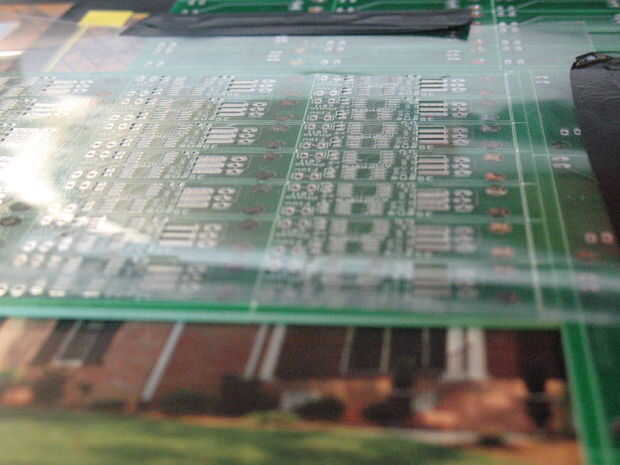

A continuación, coloque la plantilla en las placas de sensor - alineando los agujeros en la plantilla con las almohadillas de metal correspondientes en las placas de sensor.  Asegúrese de tener la plantilla voltea la forma correcta de manera que los cojines más pequeños alinean con los orificios escalonados.

Cuando la plantilla esté alineada con las placas de sensor, cinta hacia abajo para no moverse durante la soldadura Pegar.  Mejor cinta de dos lados adyacentes para dejar una de las esquinas de la plantilla es capaz de mover de un tirón hasta permitir que las placas de sensor se deslice hacia fuera después de que han sido pegada de soldadura (se muestra en el cuadro 5 abajo).
