Montaje de conectores de Pont (5 / 6 paso)

Paso 5: Shrinky y ajuste en la vivienda de Dupont

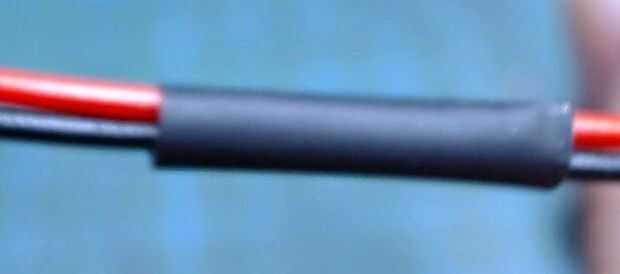

Ahora es el momento de meter el pequeño tubo shrinky sobre el conector y el cable. Eso es correcto, hazlo ahora, porque hacerlo antes de que soldado habría hecho su vida mucho más fácil... y estoy media sentimiento: P

Honestamente, yo debo han puesto los shrinky antes que soldado... pero mi shrinky es lo suficientemente grande como para caber.

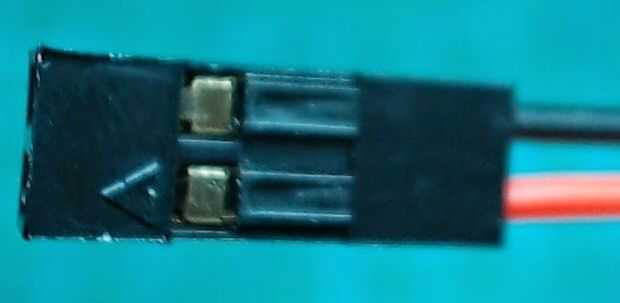

La cubierta de Dupont tiene un pequeño triángulo en relieve en un lado del plástico. Utilizo esto a indican positivo y siempre de orientar mi cable por lo que el rojo es positivo, el rojo está en la parte inferior. De esa manera sé que es positivo cuando me conecto, y llego a ser un poco más obsesivo.

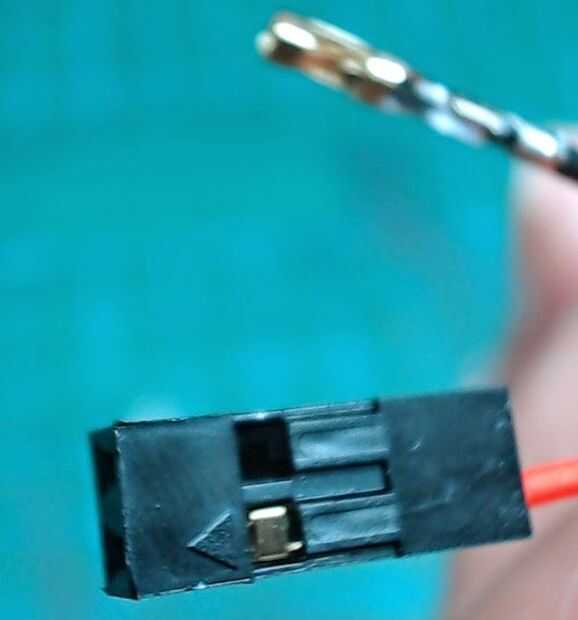

Deslice los conectores en la caja hasta oír un pequeño clic. Si no clic hay un par de cosas que puede haber pasado.

  1. no Retire suficiente PVC del alambre por lo que es un ajuste muy apretado o no encaja.

    1. Si utiliza un pin, puede la lengüeta plástica de la palanca para arriba y retire el conector de la carcasa. Eliminar más del aislamiento de PVC y vuelva a intentarlo... ten cuidado, no le gusta la lengüeta de plástico se movió mucho.
  2. usted no empuja bastante duro. A veces, todo lo que necesito hacer es apretar manualmente la lenguita para que coja la ficha cuadrada en el conector.

Si mantener la vivienda y dar el cable de un ligero tirón... el conector no debe moverse mucho.

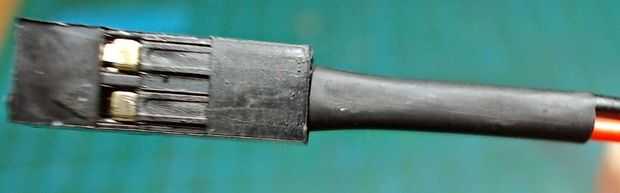

Ahora que eso se hace, deslice el tubo shrinky hacia arriba para que quede al ras con la carcasa y el encogimiento frotando ligeramente el soldador caliente sobre ella (teniendo cuidado de no quemar la caja, el cable, el tubo de shrinky o usted mismo.
