Montaje de conectores de Pont (3 / 6 paso)

Paso 3: Preparar el conector de Dupont y la soldadura

Corte dos conectores de la tira, dejando en la tira. Es mucho más fácil de manipular y más fácil de soldar al salir de la franja de conector a bordo.

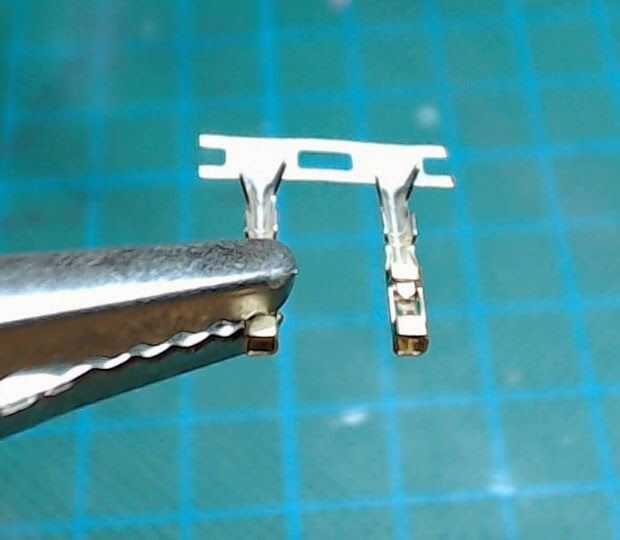

Con el conector en un cocodrilo clip en su tercera mano (o pegado en plastilina para la estabilidad). Necesita para el interior del conector donde va el cable de la lata. Es decir, entre el doblar-sobre las alas del conector y a la práctica frasecita en el cuerpo del conector.

Use una gota razonable de soldadura (dejando una mancha de unos 3mm) para que en el cable de soldadura es fácil... no hacerle difícil la vida!

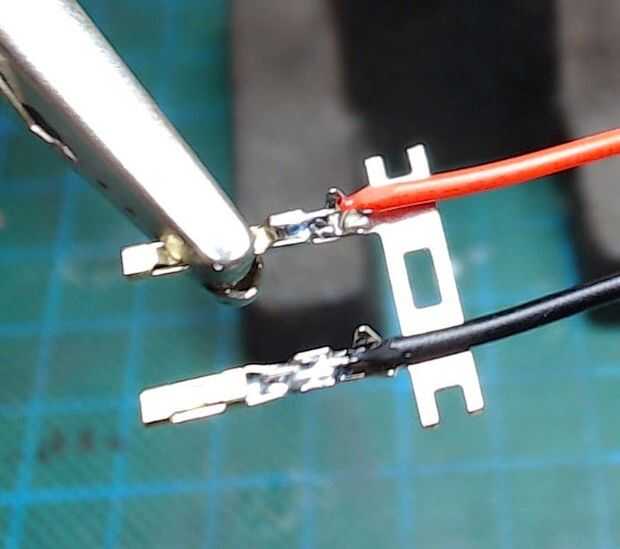

A continuación, coloque el cable dentro del canal U del conector Dupont de modo que el PVC biselado es entre las alas de la doblar-sobre.

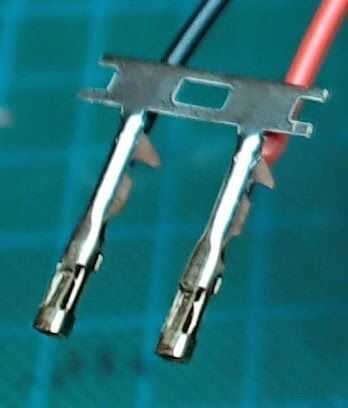

Aplicar el soldador a la gota de soldadura que usted soldado de antes. Cuando la soldadura esté caliente, fluirá el alambre por la acción capilar. No es necesario añadir que alguna más de soldadura para reparar la articulación.

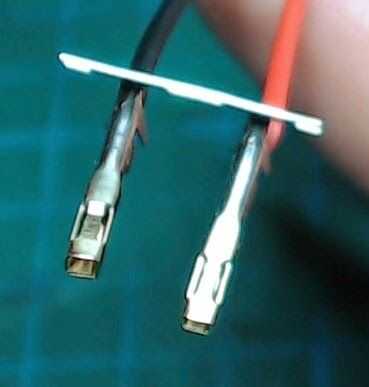

Tomar la pieza de la pinza y cuidadosamente mueva la tira hacia atrás y hacia adelante para quitarla. Si se mueva hacia delante y detrás, lo pone mucho estrés en la conexión fina entre el conector y la tira, que desea hacer esto para que salga lejos fácilmente, sin recurrir a cortar con el cortador de lado.

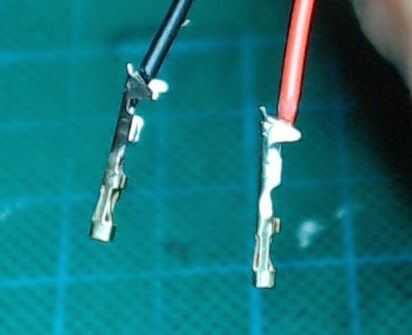

Los cables ahora deberían verse algo como la última imagen.
