¿Monopatín con LEDs y microcontrolador PIC (5 / 8 paso)

Paso 5: Construir viviendas

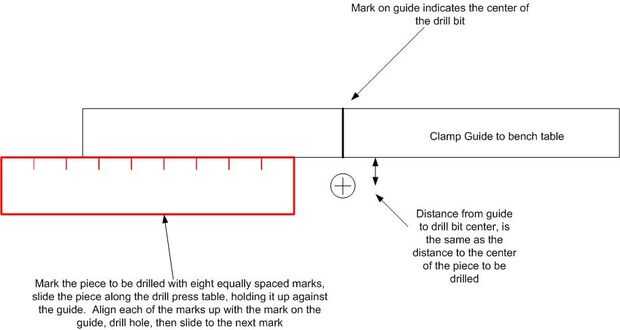

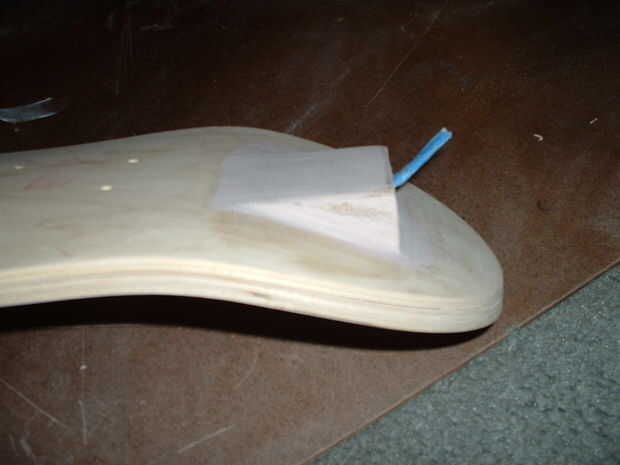

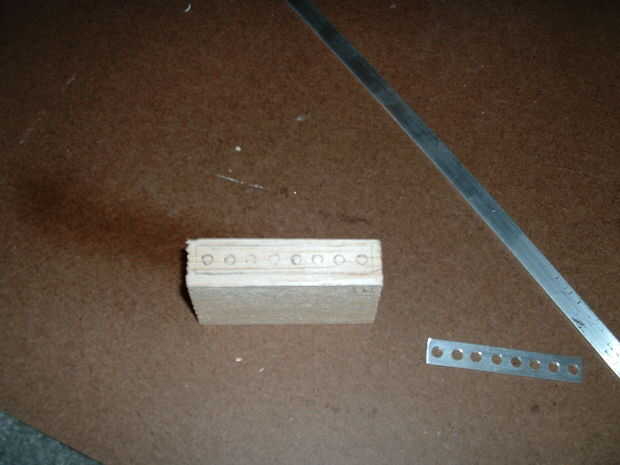

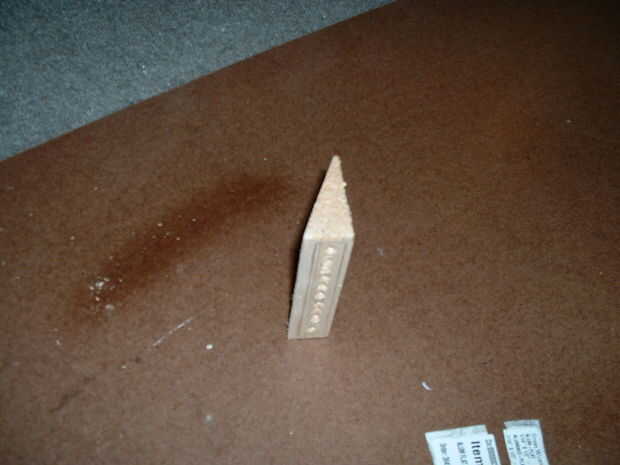

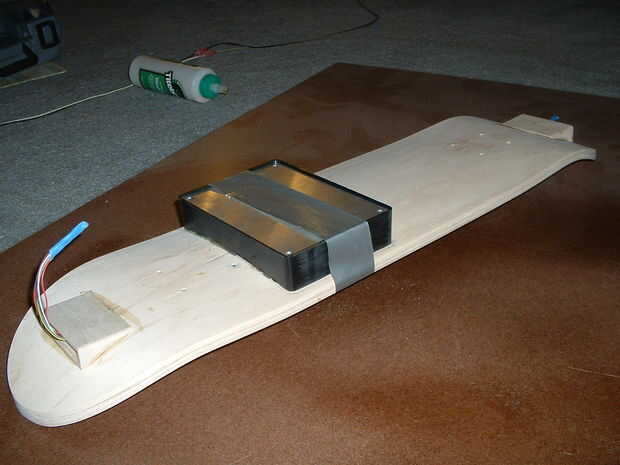

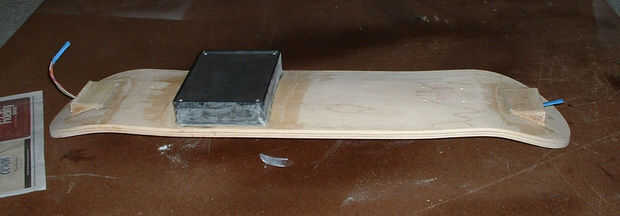

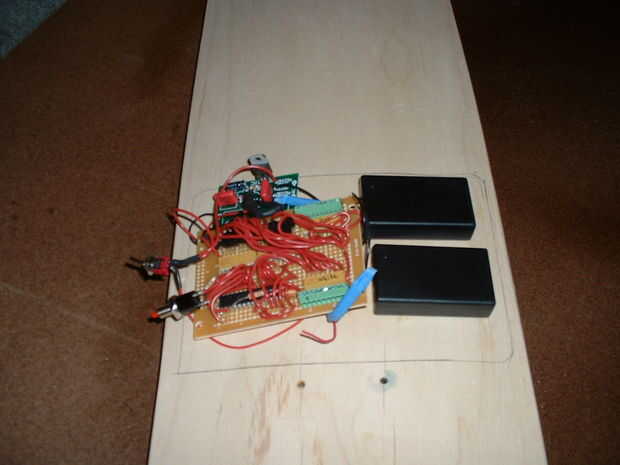

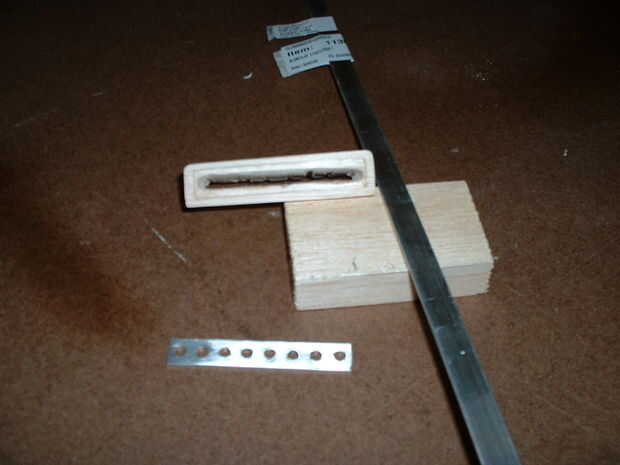

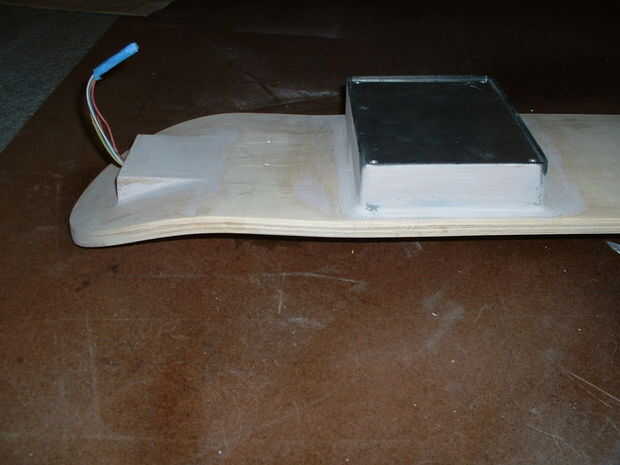

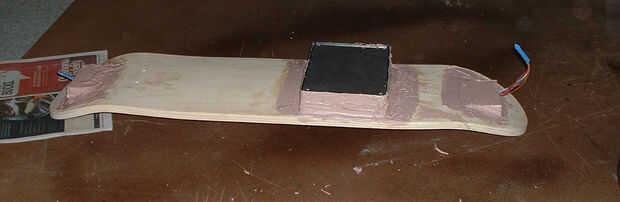

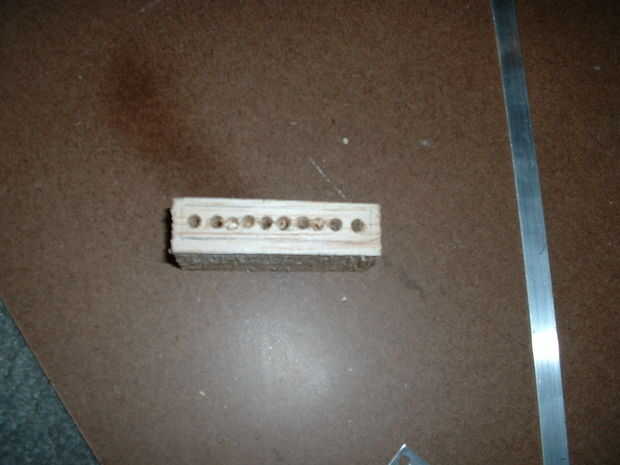

Las carcasas de los LEDs son talladas de Balsa, reforzadas con fibra de vidrio y epoxy 60 minutos entonces mezcladas en el tablero con Bondo (relleno del cuerpo de plástico). La cubierta de la placa de circuito se crea mediante un cuadro de proyecto de Radio Shack, cortar para ajustarse a las curvas del tablero conectado luego con resina epoxi y fibra de vidrio. El cuadro de proyecto también se mezcla a la junta con Bondo. Los soportes de LED en la parte delantera y trasera se hacen de las tiras de aluminio de Home Depot, que son perforadas para aceptar los LEDs. El circuito fue construido primero por lo que podría determinarse la altura de la caja de proyecto, nuevo utilizando el método TLAR.
