Monitor de Internet frambuesa Pi (13 / 25 paso)

Paso 13: Instale la placa de circuito en el panel inferior

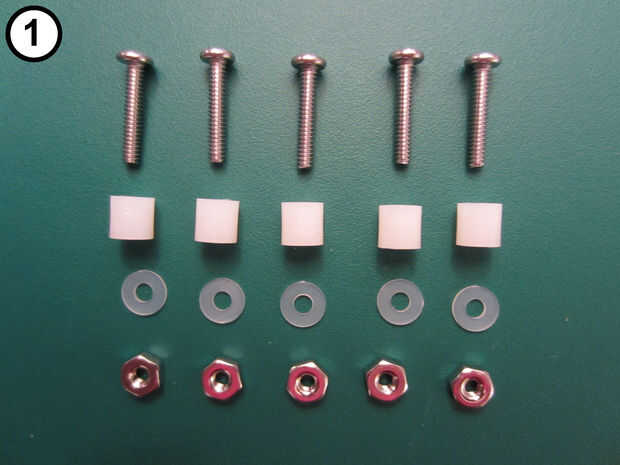

Usando el 5/8" tornillos de máquina #4-40, 1/4" #4 espaciadores de nylon redondo, las arandelas de nylon plana #4 y las tuercas #4 (Foto 1), fije la placa de circuito para el panel inferior como sigue:

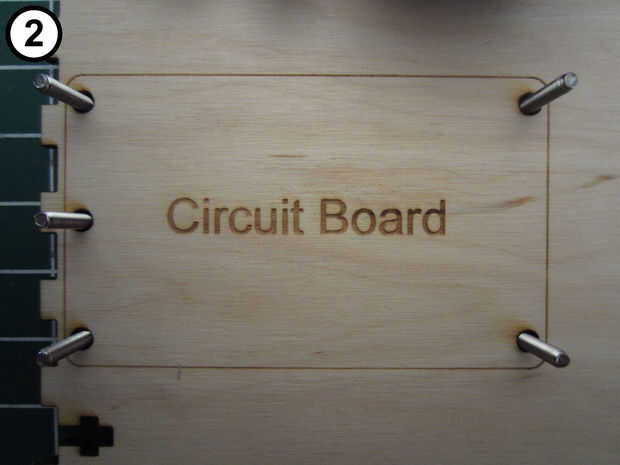

Introducir los cinco tornillos de la parte inferior (puede utilizar cinta de pintor para sostenerlos en posición si las manos no son lo suficientemente grandes como para mantener un dedo en cada cabeza de tornillo) (Foto 2).

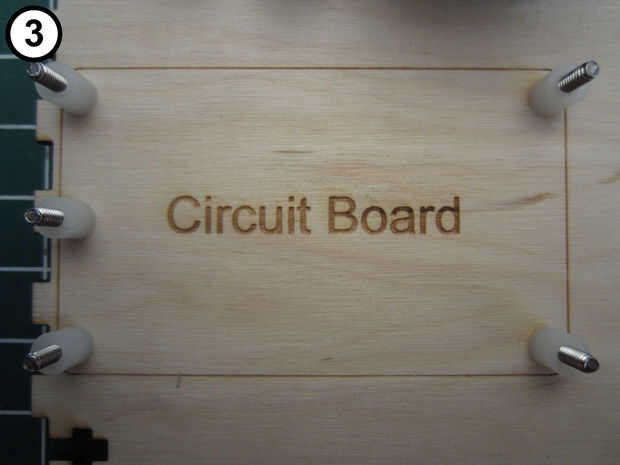

Coloque a un espaciador de nylon en cada tornillo (Foto 3).

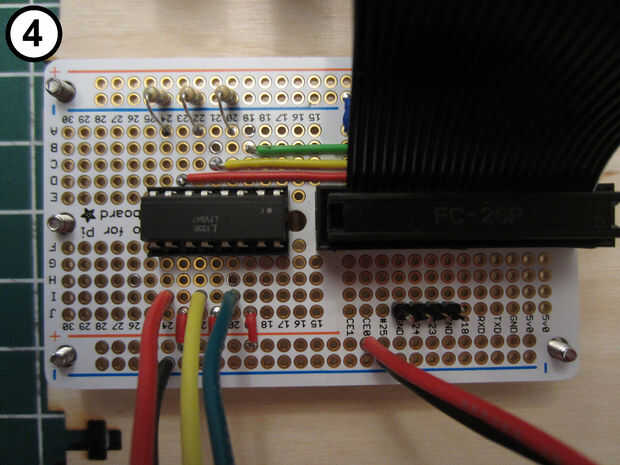

Coloque la placa de circuito en los tornillos (foto 4).

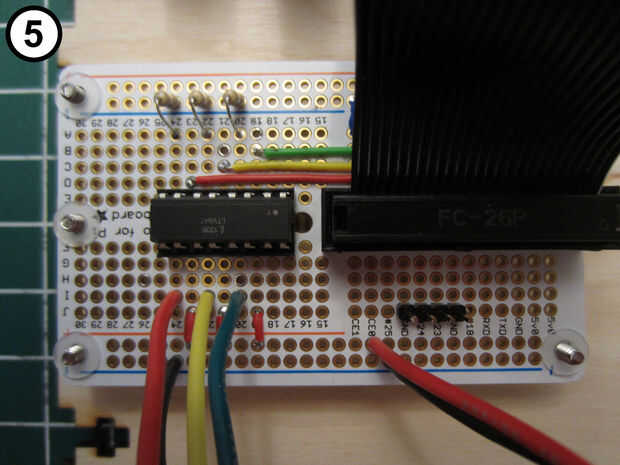

Coloque una arandela de nylon en cada uno de los tornillos (Foto 5).

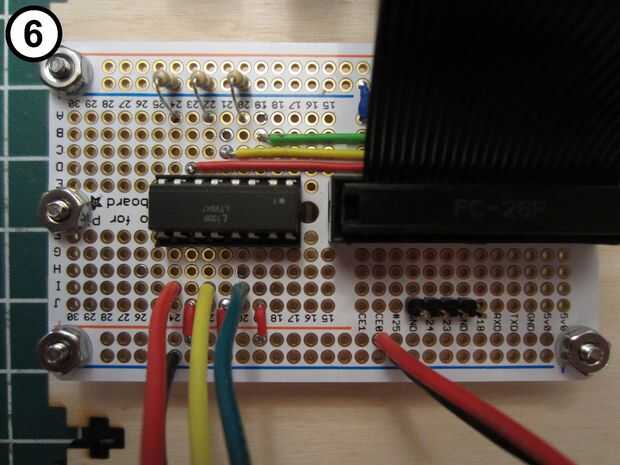

Atornille una tuerca en cada tornillo y apriete lo suficiente para mantener la junta firmemente en su lugar (foto 6). No apriete demasiado los tornillos.
