Monitor de contaminación Energía Solar Fotovoltaica (1 / 23 paso)

Paso 1: Partes y requisitos previos

Vamos a empezar por reunir todas las herramientas y piezas así como descargando el código / drivers para usarse.

Herramientas
-Un soldador
-Soldadura
-PC o portátil que puede programar tu Arduino (o clon), con un puerto USB

Requisito previo
Ir obtener e instalar controladores para la DigiX de: http://digistump.com/wiki/digix/tutorials/software

Código del proyecto
Repositorio de github: https://github.com/TampaHackerspace/pollution-sensor-network

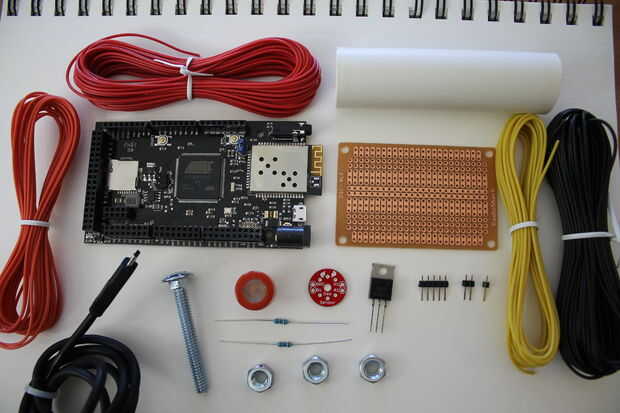

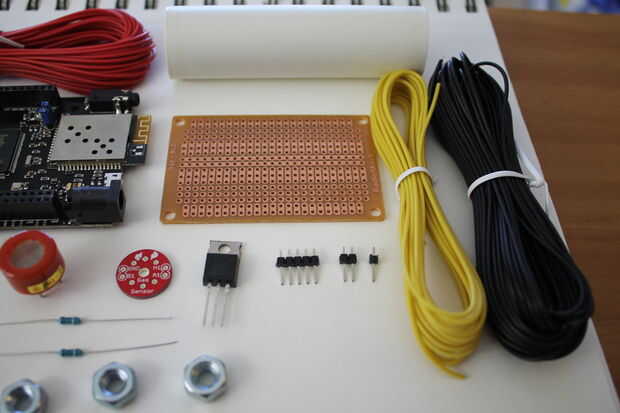

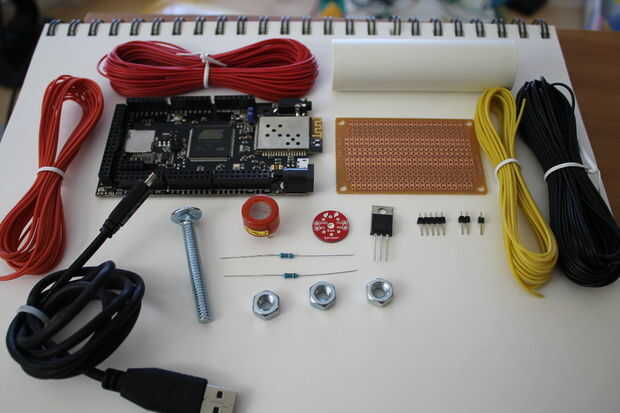

Piezas
-6 vatios Kit Cargador Solar Voltaic Systems (http://www.voltaicsystems.com/6wattkit.php)
-Arduino o clon de Arduino con Wi-Fi construido en (hemos utilizado la DigiX por Digistump versión 1.0)
-USB para el conector de Micro para alimentar el Arduino, este viene con el Kit de Cargador Solar
-USB para el conector de Micro a programar el Arduino (lamentablemente no se puede utilizar que viene con el Kit de Cargador Solar)
-Sensor de monóxido de carbono MQ-7 de SparkFun
-Gas adaptador Sensor Board de SparkFun
-BUK553-100 Mosfet (Mosfet nivel lógica de canal N, cualquier Mosfet de canal N nivel manejo 1 Amp)
-2 x 10 K Ohm resistencias
-PC (Junta soldable prototipo) de repuesto
-Hombre cabecera Pins (suficiente para manejar al menos 8, la voluntad número final depende del número de sensores que desee adjuntar si decide expandir de este Instructable!)
-1 x 2 pulgadas por 1/4 pulgada (elegimos este perno es una pieza cuadrada justo debajo de la cabeza de la seta que bien las cuñas contra el PVC para evitar la rotación) el perno de carruaje
-3 x ¼ pulgadas tuercas para el perno de carruaje
-1 tubo de PVC de 1 pulgada que es de aproximadamente 4 pulgadas de largo
-4 trozos de 1 pulgada de calor retráctil tubo de 3/16 pulgadas
-1 naranja 24 AWG de 1,5 metros de largo
-1 negro 24 AWG de 1,5 metros de largo
-1 rojo 24 AWG de 1,5 metros de largo
-1 amarillo 24 AWG alambre de 1,5 metros de largo

Nota: Aunque no es necesario, le recomendamos los 4 colores del cable de conexión.  Realmente puede ser el mismo color pero con diferentes colores ayuda a evitar conexiones equivocadas.
