Monitor de baterías de 12V programable PIC 12F675 (4 / 4 paso)

Paso 4: Programación de la unidad

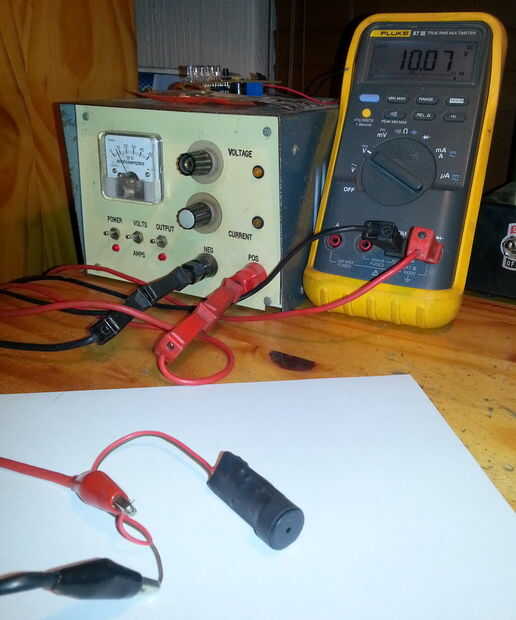

Usted necesitará una fuente de alimentación variable y voltímetro decente para la calibración.

-Antes de conectar la unidad a la fuente de alimentación, ajuste la fuente de alimentación del valor de alarma deseado.
-Coloque el jumper mini en pin 1 y 2.
-Conectar la unidad a la fuente de alimentación.
-La unidad sonará 6 veces.
-Después de una segunda unidad emitirá un pitido.
-Unidad es programada.

Desconecte la unidad de alimentación y poner mini puente entre pines 2 y 3 para el almacenaje.

La calibración sólo debe hacerse una vez, como la alarma de valor se almacena en la memoria EEPROM. Si desea cambiar el valor, simplemente rehacer el proceso de calibración.

Debido a los muchos tipos diferentes de baterías, no soy capaz de dar precice niveles mínimos para cada tipo. Utilizar los siguientes valores para mi equipo:

-12.0V para baterías selladas de plomo ácido de 12V.
-10.0V de 11.1V, 3 células de LiPo pilas.
-13.3V de 14.8V, 4 celulares baterías LiPo.
