¿Monitor de actividad sísmica Arduino - escudo de Ethernet (1 / 7 paso)

Paso 1: El circuito - Sensor

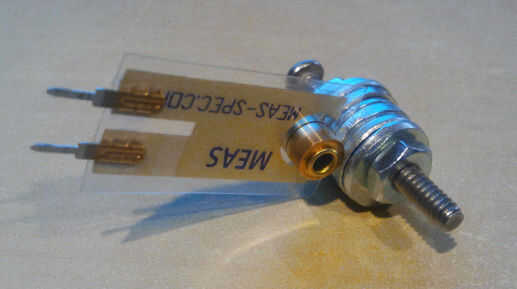

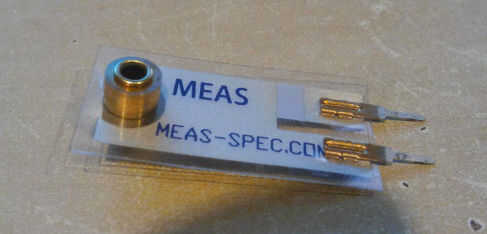

El sensor utiliza para capturar las vibraciones sísmicas es una película piezoeléctrica vibra-tab.
Vienen con un opcional peso atado al extremo, pero he encontrado que el peso no era suficiente.

La frecuencia de los terremotos es entre 1-20 Hz, pero incluso el más pesado peso la frecuencia de resonancia estaba en los KHz.

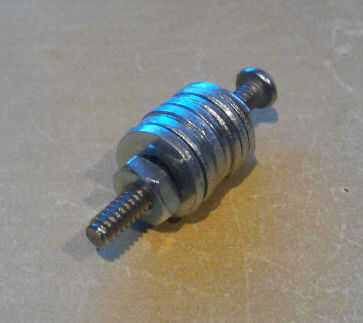

Así que para reducir la frecuencia de resonancia y algunas señales útiles, tomé algunas arandelas abofeteadas en un perno y algunas nueces y experimentado. Usé un osciloscopio con FFT y cambió el peso en la punta de la película hasta que fueron las mayores frecuencias de alrededor de 40Hz. Si usted no posee un osciloscopio, sólo tiene que añadir un poco peso y luego golpear el sensor. Debe flop alrededor de aproximadamente medio segundo a un segundo antes de llegar al descanso.

Una vez que el sensor sintonizado a la frecuencia correcta, colocar en la placa en un extremo, vas a necesitar el espacio para el resto del circuito.
Como se puede ver en la foto, graba la base del sensor. Esto es porque la lleva en la película piezoeléctrica es plana y tiende a estar sueltos dentro del protoboard, vibraciones tienden a perderse en el movimiento de los conductores.
Taping para que la base no se mueva se asegurará de que su información sea exacta!
