Paso 3: El cuerpo principal del molino de viento
El molino de viento

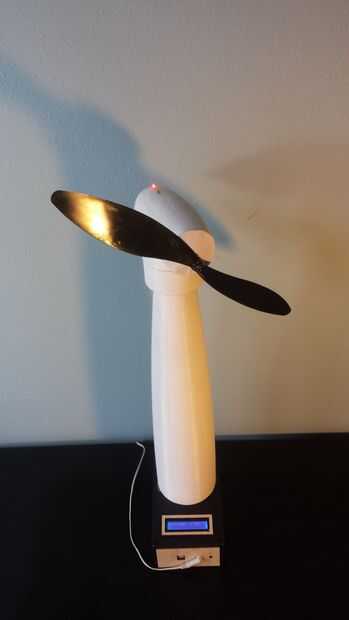

El molino de viento consiste en 4 partes. La torre principal, el servo de la vivienda, la parte inferior de la carcasa de la turbina de viento y la parte superior de la carcasa de la turbina de viento. Para mantenerlo simple, las dos secciones superiores se fijan con epoxi. Como se puede ver en la foto, la carcasa del servo se ajustaron a la torre principal mientras que la cubierta de la turbina es su propio compartimiento.
La caja de

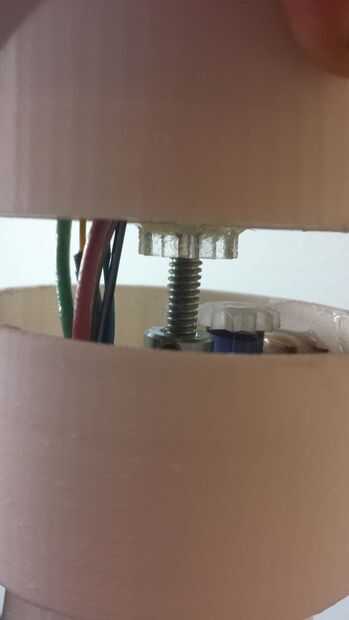

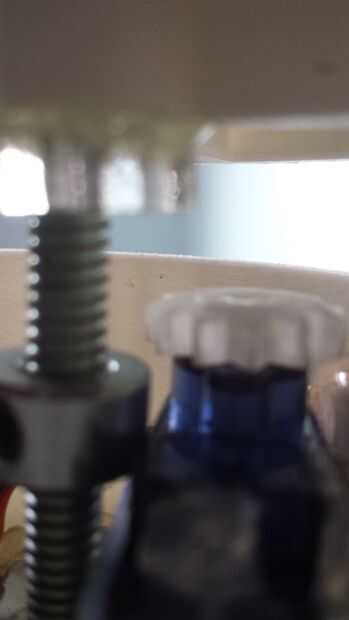

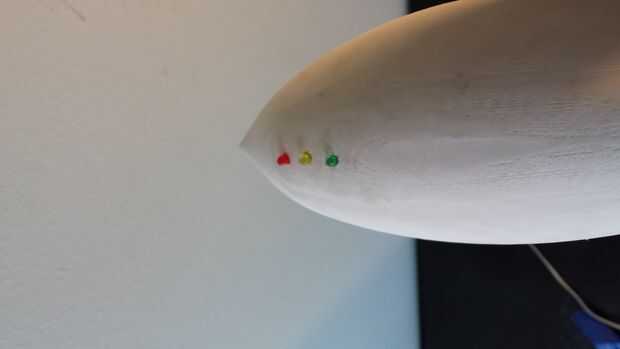

La carcasa de la turbina tiene 3 agujeros perforados en una línea que contienen los LEDs. Para reducir el cableado, soldar los pines de tierra LED juntos así que podría correr un cable a tierra hacia abajo para los LEDs, entonces los cables verdes y rojo son de la turbina. Los LED fueron movidos a su posición y entonces sujetados en su lugar con epoxi. La turbina se mantiene pulsado hasta el fondo de la vivienda con una amarra de servicio pesado y entonces siliconada en su posición de reposo final. Puedes ver cómo se orientan los engranajes en la caja en la foto de arriba; se ajustaron en su lugar como el servo (ser generoso cuando epoxying su servo experimentará un montón de esfuerzo de torsión). Una vez que has instalado todo, cuidadosamente-amarra los cables en un filamento uniforme apretado. Ejecute esta línea de alambre a través del segundo agujero en la carcasa del servo, a continuación, tire de la hebra que cuelga suelto en la parte inferior de la sección de la torre
La caja electrónica
Esta caja sirve como la base principal para el molino de viento. 1" espesor de 2.5" ancho trozo de madera cortado a la longitud correcta de la caja sirve como la base para la placa arduino y protoboard. La madera se lleva a cabo en su lugar con silicona. Alinee el Arduino para que los puertos de carga y usb estén orientadas hacia la parte delantera de la caja. Marque las posiciones y haga estos agujeros. Entonces, después de que te has cortado el panel lcd laser, usted necesita hacer una abertura en la tapa de la caja para montar la pantalla lcd. Trazar el marco lcd centrado sobre la tapa, corte la abertura con el tamaño adecuado (esto puede conseguir un poco complicado, que un rompecabezas de hoja fina funciona mejor). Después se prepara el agujero de la lcd, línea de la pantalla lcd y atorníllelo en su lugar desde la parte inferior (Asegúrese de tener tornillos muy cortos para que no sobresalgan de la parte superior de la tapa) una vez realizados los agujeros, alinear los paneles de madera y epoxi en su lugar. Otro agujero de 10 mm debe taladrarse en distancia de 2/3 del lado opta por ser el frente de la caja. Este orificio servirá como la estructura de soporte de la columna vertebral. Cortar a su allthread un realizable (aproximadamente 24") y, usando 2 arandelas grandes y 2 tuercas de fijación, fijar la allthread a la tapa de la caja. Entonces necesita otro agujero a perforar lo más cerca posible de las arandelas (esto es lo que correremos nuestros cables a través de).
Poner juntos
Ejecute su filamento de alambre en la parte inferior por el agujero que ha perforado en el cuadro. Deslice con cuidado la allthread a través de la torre en el orificio central de la carcasa del servo. Luego, coloque una arandela pequeña 10mm y bloqueo pero en el allthread. Apriete hasta que la torre se fija firmemente a la tapa de la caja (es necesario este mecanismo utiliza la tensión para mantener la torre en su lugar, sin cola). Esto se hace para facilitar el mantenimiento y reparaciones. Una vez que tengas todo completado, coloque el allthread que sale de la carcasa del servo en la carcasa de la turbina. Esto es lo que el orificio central de la caja gira sobre el eje. Asegúrese de que los engranajes se alinee correctamente, no fuerce la cubierta hacia abajo. Lo has hecho! La fase de construcción está completa.
