molino de viento de la generación. Esto es similar a varias bridas de molino de viento comercial.
La brida está impreso en NYLON para proporcionar shore 45 pieza única conexión flexible para el eje principal de ocho palas de fibra de vidrio.
Las piezas fueron impresas en NYLON en una impresora 3D 2BEIGH3.
Detalles de la impresora pueden verse en:
El fichero .stl para la impresión es en:
http://www.thingiverse.com/Thing:23961
La parte está diseñada para ser impreso en NYLON o NYLON6 como este material proporciona la flexibilidad y streangth necesarios para este tipo de brida de conexión de la hoja.
Uso:
El usuario pidió una sola unidad para reemplazar varias piezas bridas en 29 instalaciones existentes sobre una granja de la colina de 2200 hectáreas y
residencia. Cada unidad se conecta a un mismo sistema de inversor/alternador/batería construida por el propietario de un kit de un sitio web ecológica de regulación.
Todas las unidades controladas y monitoreadas a través de WiFi para ayudar a que el propietario supervisar la propiedad como él no podía permitirse ningún tipo de ayuda.
Uso incluye lugar riego, vigilancia animal, bomba y otros niveles de embalse.
Debido al tipo de cultivos, ha habido un aumento en la mortalidad de aves en los últimos años. Hubo una solicitud para modificar todas las bridas de la hoja de tal manera que proporcionan un considerable "dar" o "desviación" de las hojas, sin embargo mantener eficacia de la generación en su nivel actual. El valor de "orilla" fue proporcionado por un pasante de la universidad local.
Diseños anteriores utilizan bisagras con muelle. Después de poco tiempo, éstas se romperían y el molino se desequilibrada y por lo tanto inservible.
Se señaló que mientras NYLON proporcionaría la flexibilidad necesaria de la hoja o "Costa", es susceptible a la absorción de agua de los elementos. Esto significa que las bridas probablemente tendrían que cambiarse cada 20-24 meses dependiendo del uso. El usuario final cree es menos costoso que simplemente bridas de "impresión 3D" y cambiar hacia fuera cuando los molinos se sacó de invernaje frente a una alternativa más costosa.
Si imprime en una impresora 3D 2BEIGH3 esta parte, usted puede experimentar con el relleno para obtener diferentes "orilla" o flexibilidad de la brida.
El autor trabaja actualmente con otros plásticos que no son suceptable a los elementos, sin embargo, proporcionan la flexibilidad deseada.
Como ajustes o cambios se realizan en la impresora 3D de 2BEIGH3 a manejar estos nuevos materiales, el autor intentará actualizar esto y la cañería instructable.
Como rotación de cultivos se lleva a cabo el año próximo, con eficacia de la brida puede tomar 4-5 años y hasta entonces, será más de una estimación de un número duro.
La única sorpresa en uso real vino del hecho de que la brida NYLON reemplazo era tan ligera, que paleta de alineación del molino requiere un rebalanceo menores.
Una prueba de campo de la 12 unidad llevará a cabo a finales de junio.
La brida:

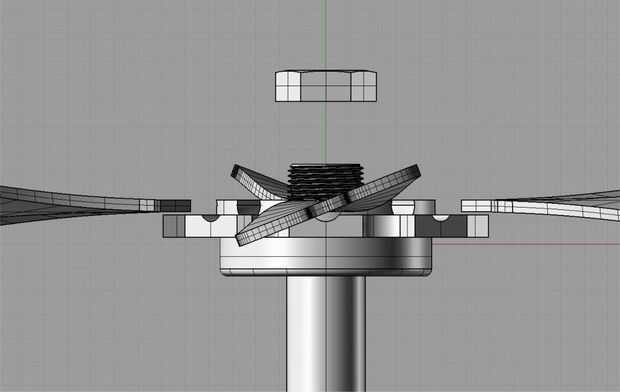

Cada hoja es alineado por medio de dos pasadores de alineación y sujeta por una pinza oval.
Esta parte es el diseño REV "A", pero el relleno se ha modificado para disminuir el valor de "Costa" después de las pruebas iniciales.
La parte es baja res y diseñado para ser impreso en NYLON o NYLON 6 en una impresora 3D 2BEIGH3 con un.56 -.62 mm boquilla.
Así como la pieza es grande, no hay elevación de esquina en el 80% de llenado.

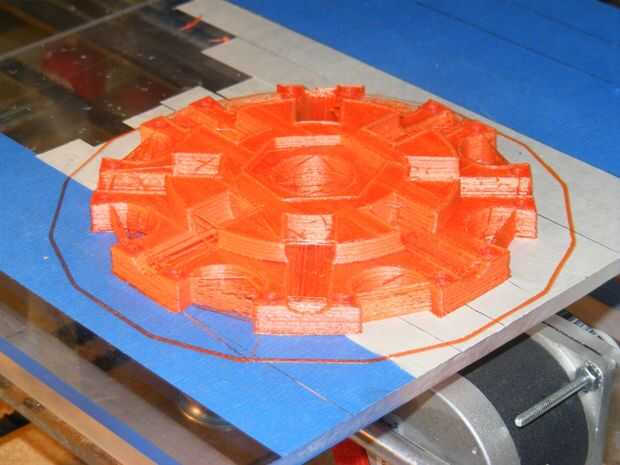

No se utiliza una tabla calentada. Como en la foto, la parte está impresa en cinta adhesiva simple.
Color material a la mano es una naranja "PRECAUCIÓN" – piezas de prueba de campo se imprimirá en un bronceado oscuro.

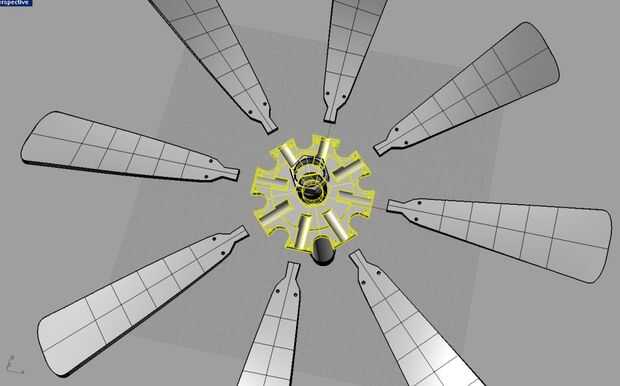

La parte fue diseñada en Rhino, piel en Slic3r v6 con ninguna contracción e impreso en un 2BEIGH3.
Venta por menor costo de materiales = $0,26
Se espera que con ambos una combinación de la capacidad de imprimir con NYLON y otros materiales nuevos, junto con el costo extremadamente bajo de estos materiales, la puerta de "3D impreso parte repuesto" ha abierto un poco más!
Como el número de piezas únicas y comunes y conjuntos está impresas en el 2BEIGH3 crece, la autora compartirá una parte de estos diseños aquí y en el sitio web de http://www.thingiverse.com. simplemente realice una búsqueda en "2BEIGH3".
