Molino de viento interactivo (1 / 4 paso)

Paso 1: Diseño de materiales y Resumen

El concepto de

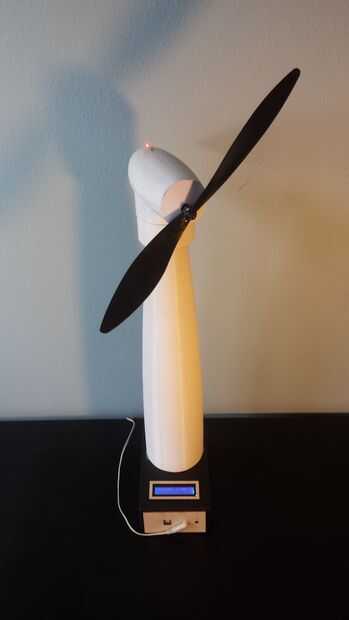

El concepto/objetivo de este proyecto es incorporar 3 LED y un LCD para mostrar visualmente el voltaje formado haciendo girar un motor de la C.C. fijado a una hoja (turbina de molino de viento).

ALGUNAS habilidades necesarias incluyen soldadura, entender el código C++ con el microcontrolador de Arduino Uno, conocimiento de software de diseño 3D (Autodesk Inventor) y acceso a impresión 3D son imprescindibles (hemos utilizado plástico ABS con un MakerBot Z18), además se necesita un cortador del laser para la fachada y los engranajes.

Las partes

El molino de viento interactivo consiste en

  • corte del laser de acrílico 2 engranajes
  • 4 principales partes impresas 3D
  • 1 LCD 1602 CII
  • 1 SG90 servo 9G
  • 1 DC - 47P DC serie Heavy Duty caja de electrónica
  • 1 generador de turbina de viento pequeño de energía Pacífico cielo
  • 1 pieza de 10mm de diámetro tornillo
  • 3 tuercas de 10mm
  • 2 arandelas grandes de 10mm
  • 1 microcontrolador Arduino
  • 1 tablero con cables de puente y varios componentes (discutidos más adelante)

Las piezas se pueden encontrar a continuación en formato .stl. Este es el formato necesario para impresión 3D utilizando el software de MakerBot.

El dibujo para los engranajes están también por debajo en formato PDF (apropiado para corte por láser), así como los archivos PDF para el marco de la pantalla LCD y tapa frontal.
