Módulo transmisor/receptor de RF 315/433 MHz y Arduino (2 / 5 paso)

Paso 2: esquemas

la conexión de este módulo es muy fácil.

para el transmisor:

VCC >>>> 5V
ATAD >>> D12 "se puede cambiar como usted tiene gusto de Software".
Tierra >>> tierra

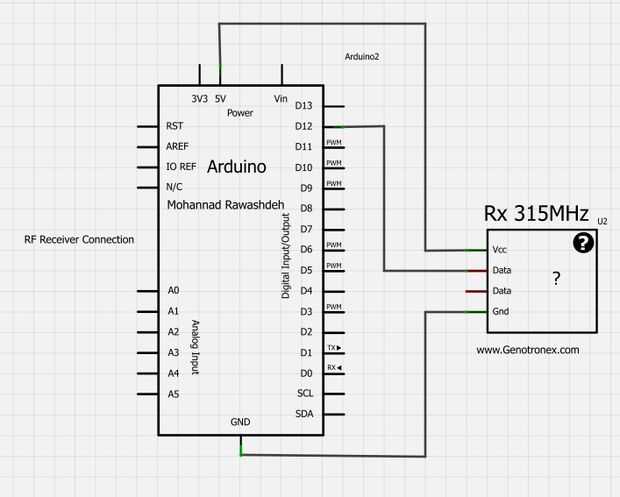

Receptor:

VCC >>>> 5V
Datos >>> D12
Tierra >>> tierra
