Módulo láser de KY-008 x módulo de grabación de voz de láser Detector x ISD1820 (2 / 4 paso)

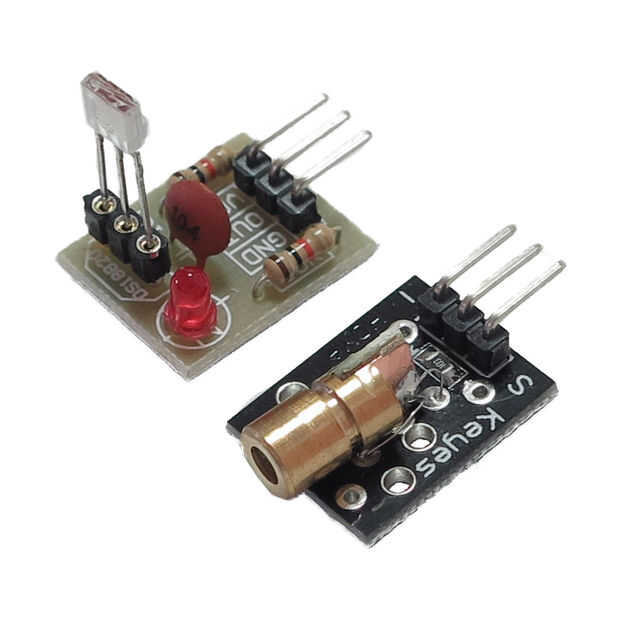

Paso 2: KY-008 Laser x Detector de láser

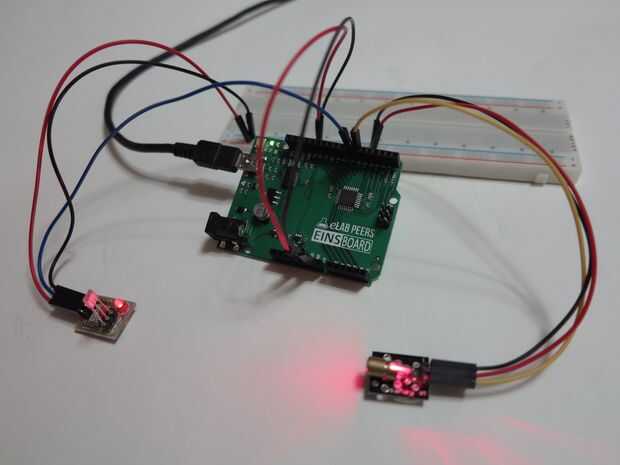

Usted puede hacer un interruptor con este conjunto con pocos pasos. El cableado es como sigue:

+ módulo láser > 5V de Einsboard

-módulo de láser > GND en Einsboard

S Módulo de láser > 6 Digital en Einsboard

VCC en el Detector de láser > 5V de Einsboard

GND en el Detector de láser > GND en Einsboard

EN el Detector de láser > Digital 7 en Einsboard

Comprobar el código con este enlace:

https://www.elabpeers.com/KY-008-laser-x-laser-det...

 int Laser = 6;int Detector = 7;void setup(){ Serial.begin (9600);pinMode(Laser, OUTPUT);pinMode(Detector, INPUT);}void loop(){digitalWrite(Laser, HIGH);boolean val = digitalRead(Detector);Serial.println(val);}
