Módulo láser de KY-008 x módulo de grabación de voz de láser Detector x ISD1820 (1 / 4 paso)

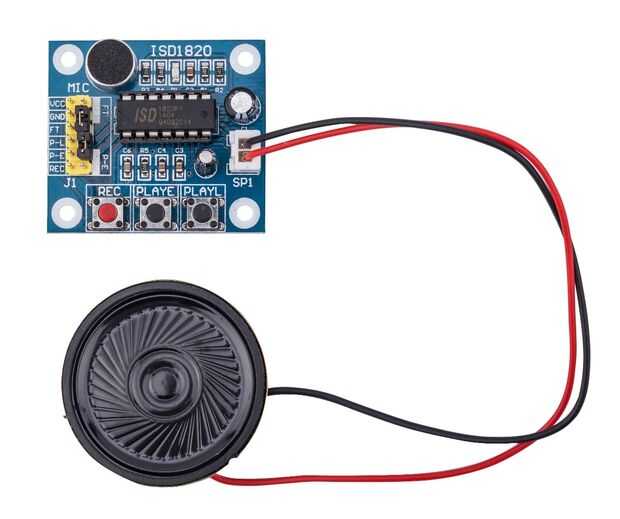

Paso 1: Módulo de grabación de voz ISD 1820

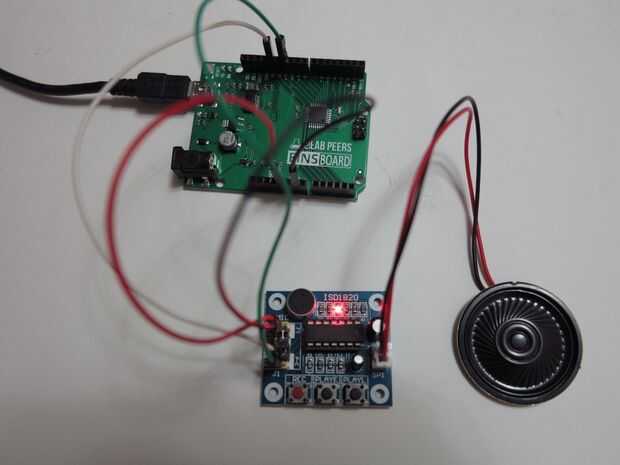

Este módulo puede controlar por cualquiera de los dos botones de presionar directamente o por Einsboard. Para el control de a bordo conexión VCC y GND de la fuente de alimentación. Einsboard, el cableado es como sigue:

VCC > 5V de Einsboard

Tierra > tierra en Einsboard

REC > Digital 11 en Einsboard

P-E > 13 Digital en Einsboard

El siguiente es el código de instruir a este módulo, también se puede descargar en:

https://www.elabpeers.com/isd1820-Voice-Recording-...

 int Rec = 11;int Play = 13;void setup(){ pinMode(Rec, OUTPUT);pinMode(Play, OUTPUT);}void loop(){digitalWrite(Rec, HIGH);delay(10000);digitalWrite(Rec, LOW);delay(5000);digitalWrite(Play, HIGH);delay(100);digitalWrite(Play, LOW);delay(10000);}
