MÓDULO de relé DIY (2 / 5 paso)

Paso 2: Prueba en PROTOBOARD

Ahora tenemos todas las piezas para hacer un módulo de relé Diy.

Ahora tenemos que probar el diagrama del circuito del módulo de relé en un protoboard.

no omita este paso, es necesario evitar errores cuando se suelda en un PCB y comprobar si es obras.

Después de todas las partes se recogen permite seguir adelante con el siguiente paso.

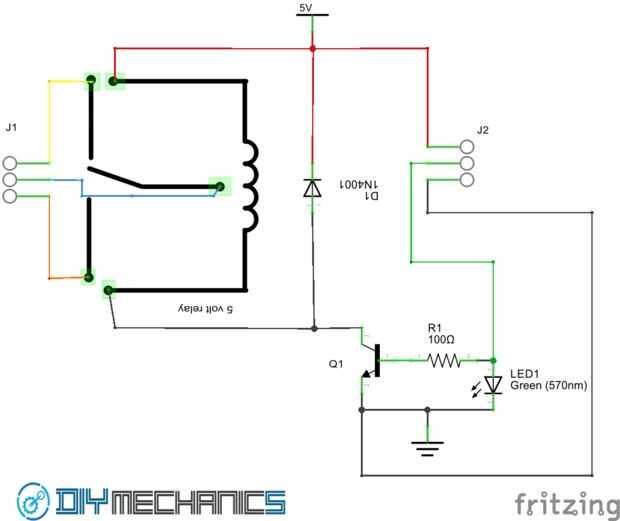

Echa un vistazo la diagrama esquemático y PCB. Luego conecte el circuito en un protoboard. Comprobaremos la esquemas diagramas y cableado de tablero para cualquier conexión incorrecta.

Dio el diagrama de pines del transistor BC548. cuidado para conexiones equivocadas.

Ahora tenemos que comprobar si está funcionando:

  1. primero descargar el archivo relay.ino luego abrir con tu Arduino.
  2. conectar los pines Vcc y GND del módulo relé con patillas de 5 volts y gnd de Arduino.
  3. Conecte la clavija de entrada de relés (viene el pin de pin de la base del transistor) al pin digital de Arduino 13.
  4. luego subo el código.
  5. y comprobar el relé da vuelta encendido y apagado en intervalos de 1 segundo (también encenderá el LED del módulo de relé y OFF)


Si es Nota trabajo, gire de repente OFF el Arduino .entonces busque cualquier mal existente, si tienen resolver y re alimentación del Arduino.


lamerone! sus trabajos. Ahora tenemos que hacer el circuito en General propósito pcb o pcb personalizado.
